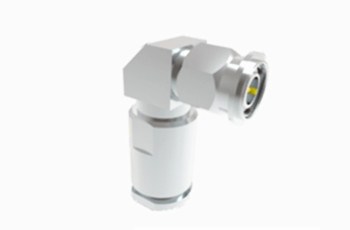

کانکتور تک محوری RF از فولاد ضد زنگ نوع TNC مرد
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور TNC RF | پوشش: | نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | استاندارد طراحی: | IEC 60169-17 |
| مواد تماس: | برنج، BeCu | دوام: | 500 چرخه |
| نوع: | Ra | درخواست: | RF |
| جنسیت: | نر | ||
| برجسته کردن: | اتصال TNC RF Coaxial,کانکتور کواکسیال RF فولاد ضد زنگ,کانکتور کواکسیال RF زاویه راست,Stainless Steel RF Coaxial Connector,Right Angle RF Coaxial Connector |
||
کانکتور تک محوری RF از فولاد ضد زنگ نوع TNC مرد
سری TNC یک تکرار رشته ای از کانکتور BNC را ارائه می دهد ، که با جفت گیری پیچ و رشته آن متمایز می شود و به عنوان مینیاتوری ، رشته ای ،واحدهای ضد آب با یک مقاومت ثابت 50 اوم. این کانکتورها به طور موثر در طیف فرکانسی که از DC تا 11 گیگاهرتز گسترش می یابد کار می کنند. دو نوع در دسترس هستند: قطب استاندارد و قطب معکوس. ساخته شده از مواد ریخته شده و قالب،این کانکتورهای مقرون به صرفه ممکن است با عملکرد محصولات درجه صنعتی برتر مطابقت نداشته باشند اما برای بسیاری از کاربردهای تجاری مناسب هستند. به طور گسترده ای در اتصالات آنتن استفاده می شود ، اتصال دهنده های TNC استفاده گسترده ای در هواپیمایی ، ارتباطات و بخش های مختلف صنعتی دارند.قطب معکوس و انواع 75 اوم برای نیازهای کاربردی خاص.
مشخصات
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
|
ویژگی های الکتریکی
|
||||
|
مقاومت
|
50Ω
|
|||
|
محدوده فرکانس
|
DC~4GHz
|
|||
|
ولتاژ نامی
|
2500VRMS (حداکثر سطح دریا)
|
|||
|
دی الکتریک مقاومت ولتاژ
|
750VRMS (حداکثر سطح دریا)
|
|||
|
مقاومت عایق
|
≥2000MΩ
|
|||
|
مقاومت تماس
|
هادی خارجی
|
≤6mΩ
|
||
|
مدير مرکزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| تطابق با RoHS | آره |
| پایان تماس با مرکز | بستن |
| پایان تماس خارجی | بستن |
| چرخه های جفت گیری | 500 چرخه |
| حفظ تماس | 10N دقیقه |
| نگه داشتن کابل | 100N دقیقه |
| نیروی جفت گیری | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |
ویژگی ها:
1مقاومت محیط زیست خوب: معمولاً از مس یا فولاد ضد زنگ ساخته شده است، درمان سطح ممکن است شامل نیکل یا طلا باشد تا مقاومت در برابر خوردگی را بهبود بخشد و عمر خدمت را افزایش دهد.می تواند در فضای باز استفاده شود، محیط های مرطوب، گرد و غبار و دیگر محیط های خشن.
2. چند قطعه: قادر به تحمل حداقل 500 عملیات وصل کردن و جدا کردن بدون آسیبکه به ویژه در کاربردهایی که نیاز به اتصال و قطع مکرر دارند مهم است.
کاربرد:
1کنترل هواپیمایی: در سیستم کنترل هواپیمایی، کانکتورهای زن TNC برای اتصال تجهیزات رادیویی مرتبط برای اطمینان از دقت و قابلیت اطمینان ارتباطات هواپیمایی استفاده می شود.
2تجهیزات پزشکی: در برخی از تجهیزات پزشکی، مانند MRI (تصویر ربات مغناطیسی) و تجهیزات سونوگرافی،کانکتورهای TNC برای اتصال سنسورها و واحدهای پردازش سیگنال برای دستیابی به تشخیص و تشخیص پزشکی با دقت بالا استفاده می شود.
نقشه مفصلکانکتور تک محوری RF از فولاد ضد زنگ نوع TNC مرد :
واحد: ((ملی متر)
توجه:
ما بیش از 10000 نوعکانکتور TNC، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
