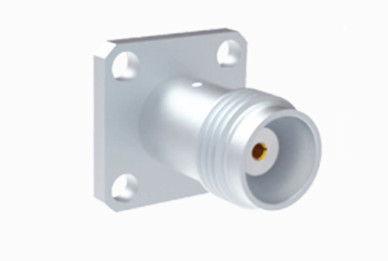

TNC زن نیکل 50Ohm فلنج نصب فولاد ضد زنگ RF کانکتور کواکسیال
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور TNC RF | پوشش: | نیکل اندود |
|---|---|---|---|
| مقاومت: | 50Ω | دوام: | 500 چرخه |
| مواد تماس: | برنج، BeCu | استاندارد طراحی: | IEC 60169-17 |
| مواد: | فولاد ضد زنگ | نوع: | سر راست |
| برجسته کردن: | کانکتور کواکسیال RF فولاد ضد زنگ,فلانژ نصب RF اتصال کواکسیال,کانکتور کواکسیال RF 50Ohm,Flange Mount RF Coaxial Connector,50Ohm RF Coaxial Connector |
||
TNC زن نیکل 50Ohm فلنج نصب فولاد ضد زنگ RF کانکتور کواکسیال
محصول سری TNC اساساً یک نوع رشته ای از کانکتور BNC است که با رشته های پیچ خود برای جفت گیری متمایز می شود.و کانکتورهای RF ضد آب دارای یک مقاومت 50 اوم ثابت هستند و در محدوده فرکانس DC-11 GHz طراحی شده اند. دو نوع اصلی از کانکتورهای TNC وجود دارد: قطب استاندارد و قطب معکوس. ساخته شده در درجه اول از قطعات ریخته شده و قالب،این کانکتورهای مقرون به صرفه برای طیف گسترده ای از کاربردهای تجاری مناسب هستندکانکتورهای TNC به طور گسترده ای در الکترونیک هواپیمایی، ارتباطات و بخش های مختلف صنعتی استفاده می شوند.علاوه بر این، قطب معکوس و نسخه های 75 اوم از کانکتور TNC نیز در دسترس هستند.
مشخصات:
توجه:دادهای خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
ویژگی های الکتریکی | ||||
| محدوده فرکانس | DC~4GHz | |||
مقاومت | 50Ω | |||
ولتاژ نامی | 2500VRMS (حداکثر سطح دریا) | |||
دی الکتریک مقاومت ولتاژ | 750VRMS (حداکثر سطح دریا) | |||
مقاومت عایق | ≥2000MΩ | |||
مقاومت تماس | هادی خارجی | ≤6mΩ | ||
مدير مرکزي | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||

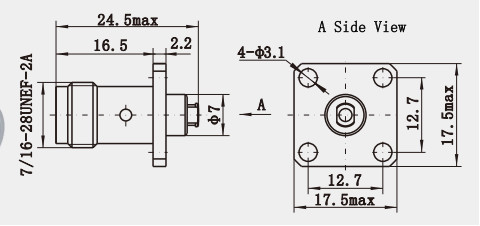

مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| تطابق با RoHS | آره |
| پایان تماس با مرکز | بستن |
| پایان تماس خارجی | بستن |
| چرخه های جفت گیری | 500 چرخه |
| نگه داشتن کابل | 100N دقیقه |
| حفظ تماس | 10N دقیقه |
| نیروی جفت گیری | 13.6N حداکثر |
| نیروی جدا کردن | 13.6N حداکثر |
مشخصات محیط زیست:
| دمای کار | -30 تا +70 درجه سانتیگراد |
| رتبه بندی IP (متزامن) | IP64 |
ویژگی ها:
1ویژگی های ساختاری
اتصال رشته ای: با استفاده از کانکتور رشته ای، آسان و سریع است که اتصال را با چرخش تنها هنگام نصب تکمیل کنید و کانکتور رشته ای دارای عملکرد قفل خود است.که می تواند به طور موثر از گشودن کانکتور جلوگیری کند و قابلیت اطمینان اتصال را بهبود بخشد..
اشکال مختلف و طرح های قطبی: مستقیم، 90 درجه زاویه راست، پارادایو، پانل 4 سوراخ و اشکال بدون نصب، و همچنین طرح های قطبی استاندارد و قطبی معکوس،می تواند نیازهای محیط های مختلف و سناریوهای نصب را برآورده کند.
2مقاومت مکانیکی بالا و دوام: معمولا از مس یا فولاد ضد زنگ ساخته شده است، درمان سطح ممکن است شامل نیکل یا طلا باشد.می تواند صدها بار عملیات وصل و جدا کردن را بدون آسیب آسان تحمل کند، اما همچنین می تواند در برابر درجه ای از نیروی کششی و فشار مقاومت کند، مناسب برای انواع محیط های خشن است.
کاربرد:
1. ایستگاه پایه بی سیم: برای اتصال تجهیزات ایستگاه پایه و آنتن برای اطمینان از انتقال کارآمد سیگنال های بی سیم استفاده می شود. به عنوان مثال در ساخت ایستگاه پایه 5G،کانکتور TNC می تواند اتصال پایدار بین ایستگاه پایه و آنتن را تضمین کند، به طوری که سیگنال بی سیم می تواند به طور دقیق ارسال و دریافت شود.
2تلفن همراه: کانکتورهای زن TNC برای اتصال مدارهای RF در داخل برخی از تلفن های همراه استفاده می شوند، مانند اتصال بین آنتن و ماژول RF در مادربرد،که به تحقق عملکرد ارتباطات بی سیم تلفن همراه کمک می کند.
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
