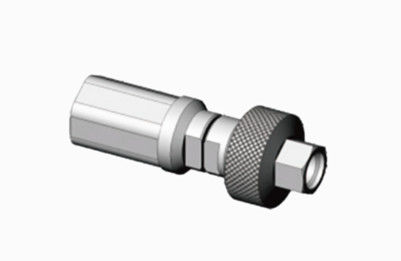

کانکتور RF موج میلی‌متری فولاد ضد زنگ سری K 2.92 میلی‌متری برای کابل MF363A
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نوع: | 2.92 میلی متر، نوع K، SMK | کلمات کلیدی: | زره فنری |
|---|---|---|---|
| Item: | Millimeter Wave Connectors | پوشش: | فولاد ضد زنگ |
| درخواست: | RF/Satcom | عایق: | PTFE |
| Impedence: | 50Ohm | جنسیت: | نر |
| برجسته کردن: | کانکتور RF فولاد ضد زنگ 2.92 میلی‌متری,کانکتور RF سری K برای کابل MF363A,کانکتور RF موج میلی‌متری 2.92 میلی‌متری |
||
سری K کانکتور RF موج میلی‌متری 2.92 میلی‌متری فولاد ضد زنگ برای کابل MF363A
نوع K که به عنوان کانکتور نوع 2.92 نیز شناخته می‌شود، متعلق به مجموعه‌ای از محصولات است که به طور مکرر از کانکتورهای موج میلی‌متری استفاده می‌کنند. این کانکتورها می‌توانند در فرکانس‌های تا 40 گیگاهرتز کار کنند و برای تعویض با محصولات سری SMA و سری 3.5 میلی‌متری با استفاده از رابط هوا طراحی شده‌اند. آنها با اندازه کوچک، ساختار سبک، قابلیت‌های فرکانس بالا و اتصالات قابل اعتماد مشخص می‌شوند.
مشخصات:
توجه: داده‌های خاص مدل بر اساس داده‌های برگه مشخصات محصول است.
| امپدانس | 50 Ω |
| محدوده فرکانس | DC - 40 گیگاهرتز |
| ولتاژ نامی | 250 VRMS (حداکثر سطح دریا) |
| ولتاژ عایق دی‌الکتریک | 750 VRMS (حداکثر سطح دریا) |
| نسبت موج ایستاده ولتاژ VSWR |
≤ 1.05 + 0.005f |
| مقاومت تماس | هادی مرکزی ≤ 3.0 mΩ |
| هادی خارجی ≤ 2.0 mΩ | |
| مقاومت عایق | ≥ 5000 MΩ |
| هادی داخلی | دوشاخه نر: برنج، روکش طلا |
| سوکت ماده: BeCu، روکش طلا | |
| تماس انعطاف‌پذیر | BeCu، روکش نیکل |
| بدنه / پوسته / محفظه | برنج، روکش طلا فولاد ضد زنگ، پاسیواسیون شده |
| عایق | PEI |
| واشر | لاستیک سیلیکونی |
| دما | -55℃ ~ +125℃ |
| دوام | 500 چرخه |
| گشتاور | 0.79 ~ 1.13 N.m |
سایر کانکتور RF نری و مادگی 2.92 میلی‌متری
|
شماره قطعه
|
توضیحات
|
|
K-KFD21
|
کانکتور کواکسیال RF مادگی نوع K 2.92 میلی‌متری
|
|
K-KFD87G
|
کانکتور کواکسیال RF مادگی نوع K فولاد ضد زنگ 2.92 میلی‌متری
|
|
K-KFD42
|
کانکتور کواکسیال RF مادگی نوع K 2.92 میلی‌متری
|
|
K-JFD61G |
کانکتور کواکسیال RF نری نوع K فولاد ضد زنگ 2.92 میلی‌متری
|
1.
2.
3.
4.
ویژگی‌ها:
1. مواد ممتاز: ساخته شده از فولاد ضد زنگ با کیفیت بالا، تضمین کننده استحکام مکانیکی عالی و مقاومت در برابر خوردگی.
2. عملکرد فرکانس بالا: طراحی شده برای فرکانس‌های موج میلی‌متری، پشتیبانی تا 40 گیگاهرتز، مناسب برای کاربردهای ارتباطی فرکانس بالا.
3. اتصال قابل اعتماد: عملکرد الکتریکی برتر را ارائه می‌دهد و انتقال سیگنال پایدار و قابل اعتماد را فراهم می‌کند.
4. قابلیت تعویض و سازگاری: سازگار با محصولات سری SMA و سری 3.5 میلی‌متری، با استفاده از رابط هوا برای قابلیت تعویض.
کاربرد:
1. ارتباطات ماهواره‌ای: انتقال سیگنال بین ایستگاه‌های زمینی و ماهواره‌ها، نیازمند عملکرد و قابلیت اطمینان فرکانس بالا.
2. سیستم‌های رادار: مورد استفاده در سیستم‌های رادار غیرنظامی برای انتقال سیگنال.
3. ارتباطات بی‌سیم: این شامل پیوندها بین ایستگاه‌های پایه و همچنین برنامه‌های بک‌هال در باند موج میلی‌متری است.
4. تجهیزات تست و اندازه‌گیری: اتصالات دقیق در ابزارهای تست فرکانس بالا مانند تحلیل‌گرهای شبکه و تحلیل‌گرهای طیف.
