کانکتور RF مادگی K2.92 میلی‌متری فولاد ضد زنگ کواکسیال برای کابل نیمه صلب/انعطاف‌پذیر 1#
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Material: | Stainless steel | Gender: | Female |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | 4 Holes Flange Panel Connector |
| Item: | Millimeter Wave Connector | Plating: | Passivated |
| Application: | RF | Insulator: | PTFE |
| برجسته کردن: | کانکتور RF مادگی K2.92 میلی‌متری فولاد ضد زنگ,کانکتور کواکسیال 2.92 میلی‌متری برای کابل نیمه صلب,کانکتور RF K2.92 میلی‌متری برای کابل انعطاف‌پذیر |
||

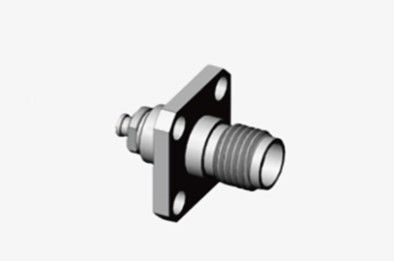

کانکتور RF مادگی K2.92 میلی‌متری فولاد ضد زنگ کواکسیال برای کابل نیمه صلب/انعطاف‌پذیر 1#
نوع K که با نام کانکتور 2.92 میلی‌متری نیز شناخته می‌شود، یک کانکتور موج میلی‌متری رایج است. این کانکتور می‌تواند در فرکانس‌های تا 40 گیگاهرتز کار کند. با داشتن رابط هوا، با کانکتورهای سری SMA و 3.5 میلی‌متری قابل تعویض است. این کانکتور دارای اندازه کوچک، طراحی سبک، فرکانس عملیاتی بالا و اتصالات قابل اعتماد است.

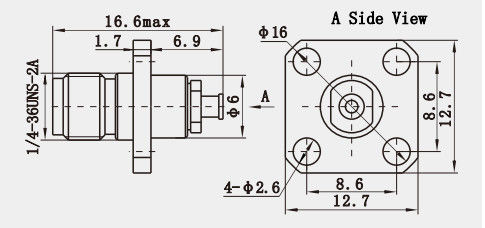

نقشه طرح کلی: (میلیمتر)
مشخصات:
توجه: داده‌های خاص مدل بر اساس داده‌های برگه مشخصات محصول است.
| امپدانس | 50 Ω |
| محدوده فرکانس | DC - 40 گیگاهرتز |
| ولتاژ نامی | 250 VRMS (حداکثر در سطح دریا) |
| ولتاژ عایقی دی الکتریک | 750 VRMS (حداکثر در سطح دریا) |
| نسبت موج ایستاده ولتاژ VSWR |
≤ 1.05 + 0.005f |
| مقاومت تماس | هادی مرکزی ≤ 3.0 mΩ |
| هادی خارجی ≤ 2.0 mΩ | |
| مقاومت عایق | ≥ 5000 MΩ |
| هادی داخلی | دوشاخه نری: برنج، روکش طلا |
| جک مادگی: BeCu، روکش طلا | |
| تماس انعطاف‌پذیر | BeCu، روکش نیکل |
| بدنه / پوسته / محفظه | برنج، روکش طلا فولاد ضد زنگ، پاسیواسیون شده |
| عایق | PEI |
| واشر | لاستیک سیلیکونی |
| دما | -55℃ ~ +125℃ |
| دوام | 500 چرخه |
| گشتاور | 0.79 ~ 1.13 N.m |
ویژگی‌ها:
1. قابلیت تعویض و سازگاری:
طراحی با در نظر گرفتن سازگاری با کانکتورهای SMA و 3.5 میلی‌متری انجام شده است، که اتصال و جایگزینی بین سیستم‌ها و دستگاه‌های مختلف را آسان‌تر می‌کند.
طراحی کانکتور امکان اتصال به کانکتورهای SMA و 3.5 میلی‌متری را بدون نیاز به تبدیل فراهم می‌کند، اما توجه به تغییرات احتمالی عملکرد و مسائل سازگاری مهم است.
2. دوام و قابلیت اطمینان:
کانکتور K2.92 برای تحمل ولتاژهای آزمایشی تا 750 ولت طراحی شده است و قابلیت اطمینان را در محیط‌های با ولتاژ بالا تضمین می‌کند.
دوام کانکتور به 1000 چرخه می‌رسد و قابلیت اطمینان و پایداری طولانی مدت را تضمین می‌کند.
کاربرد:
1. کاربردها در مراقبت‌های بهداشتی و تحقیقات علمی:
در فناوری‌های تصویربرداری پزشکی، مانند رادیوتراپی مایکروویو و تصویربرداری موج میلی‌متری، کانکتور K2.92 انتقال دقیق سیگنال بین دستگاه‌ها و سیستم‌های کنترل را تضمین می‌کند.
مؤسسات تحقیقاتی برای حفظ یکپارچگی سیگنال بالا در طول ارتباطات فرکانس بالا یا تجزیه و تحلیل خواص مواد، به کانکتورهای K2.92 متکی هستند.
2. کاربردهای صنعتی و اتوماسیون:
در اتوماسیون صنعتی و رباتیک با سرعت بالا، مقدار قابل توجهی داده باید به سرعت و با دقت بین واحدهای کنترل و محرک‌ها منتقل شود. کانکتورهای K2.92 جریان داده کارآمد را در این سیستم‌ها تضمین می‌کنند.
دستگاه‌های اینترنت اشیا (IoT) و سنسورهای هوشمند به طور فزاینده‌ای در صنعت استفاده می‌شوند. این دستگاه‌ها اغلب به کانکتورهای کوچک و با کارایی بالا برای حفظ ارتباط داده مداوم و پایدار نیاز دارند و کانکتور K2.92 این نیازها را برآورده می‌کند.
سایر کانکتور RF مادگی نری 2.92 میلی‌متری
|
شماره قطعه
|
توضیحات
|
|
K-KFD29
|
کانکتور کواکسیال RF مادگی نوع K 2.92 میلی‌متری
|
|
K-KFD87G
|
کانکتور کواکسیال RF مادگی نوع K 2.92 میلی‌متری فولاد ضد زنگ
|
|
K-KFD42
|
کانکتور کواکسیال RF مادگی نوع K 2.92 میلی‌متری
|
|
K-JFD61G |
کانکتور RF کواکسیال نری نوع K 2.92 میلی‌متری فولاد ضد زنگ
|
