2.4mm مرد کابل RF فولاد ضد زنگ کانکتور کواکسیال برای کابل MF540A
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| مواد: | فولاد ضد زنگ | جنسیت: | نر |
|---|---|---|---|
| نام محصول: | 2.4 میلی متر | کلمات کلیدی: | آداپتور موج میلیمتری |
| ماده: | آداپتور موج میلیمتری | پوشش: | نیکل اندود |
| درخواست: | RF | آبکاری سطح: | منفعل شده |
| برجسته کردن: | MF540A کانکتور کواکسیال کابل,2کانکتور کواکسیال کابل RF 4 میلی متری,کانکتور کواکسیال کابل RF فولاد ضد زنگ,2.4mm RF Cable Coaxial Connector,Stainless Steel RF Cable Coaxial Connector |
||

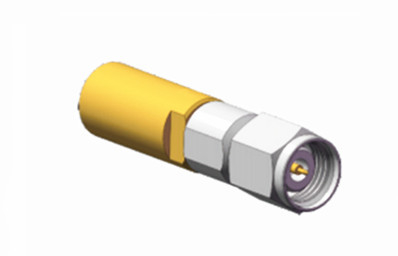

2.4mm مرد کابل RF فولاد ضد زنگ کانکتور کواکسیال برای کابل MF540A
کانکتور سری 2.4 یک کانکتور موجی میلی متری با عملکرد بالا است که برای فرکانس های تا 50GHz طراحی شده است، که با یک رابط هوا و اتصال رشته ای مشخص می شود.طراحی سبکاین کانکتورها به طور گسترده ای در اندازه گیری های مایکروویو با فرکانس بالا و تجهیزات امواج میلی متری استفاده می شوند.

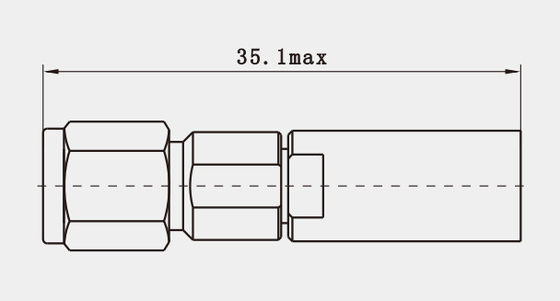

مشخصات 2.4mm مرد کابل RF فولاد ضد زنگ کانکتور کواکسیال برای کابل MF540A(ملی متر):
داده های خاص مدل بر اساس داده های صفحه مشخصات محصول است.
| مقاومت | 50 Ω |
| محدوده فرکانس | DC - 50 گیگاهرتز |
| درجه بندی ولتاژ | 170VRMS (حداکثر سطح دریا) |
| ولتاژ مقاومت دی الکتریک | 500 VRMS (حداکثر سطح دریا) |
|
نسبت ولتاژ موج ایستاده |
≤ 1.05+0.005f |
| مقاومت تماس | مرکز رسان ≤ 2 mΩ |
| لوله ی بیرونی ≤ 3 mΩ | |
| مقاومت عایق | ≥ 5000 MΩ |
| هدايت کننده داخلي | فلک مردانه: مس، طلا شده |
| زنانه جک: BeCu، طلا | |
| تماس مقاوم | BeCu، نیکل شده |
| بدن / پوسته / خانه |
برنج، زره دار |
| عایق | PEI |
| گاسکت | لاستیک سیلیکونی |
| درجه حرارت | -55°C ~ +125°C |
| دوام | 500 چرخه |
| چرخش | 0.79 ~ 1.13 ن.م |
| از دست دادن ورودی | < 0.04 sqrt ((f (((GHz)) دبی |
| محدوده دما | -65 °C تا +165 °C |
ویژگی ها:
کانکتور RF کابل 2.4mm یک طراحی دی الکتریک هوا پیشرفته را اتخاذ می کند که منجر به VSWR پایین و از دست دادن ورودی می شود.این ویژگی به ویژه برای انتقال فرکانس بالا مهم است زیرا از دست دادن ورودی کم از دست دادن انرژی را در طول انتقال سیگنال به طور قابل توجهی کاهش می دهد.، در حالی که VSWR پایین به بهبود ثبات سیگنال و کارایی انتقال کمک می کند. علاوه بر این، کانکتور در فرکانس های تا 50 گیگاهرتز کار می کند،پاسخگویی به الزامات محدوده فرکانسی سختگیرانه سیستم های ارتباطی مدرن با سرعت بالا.
طراحی مکانیکی این کانکتور نیز هوشمندانه است، با قطر رسانای بیرونی 2.4 میلی متر که امکان سازگاری با کانکتورهای سری 1.85 میلی متر را فراهم می کند.این طراحی نه تنها انعطاف پذیری در استفاده را افزایش می دهد بلکه همچنین امکان سازگاری بهتر و اتصال بین دستگاه های مختلف را فراهم می کندبه لطف دقت بالا و دوام، کانکتور RF 2.4mm به طور گسترده ای در زمینه های اندازه گیری دقیق و سیستم های ارتباطی موج میلی متری استفاده می شود.مانند تجهیزات آزمایش و اندازه گیری.
کاربرد:
1آنالیزورهای شبکه فرکانس بالا
اتصال دستگاه: کانکتورهای RF با کابل 2.4mm به طور گسترده ای در تحلیلگرهای شبکه فرکانس بالا مورد استفاده قرار می گیرند. این کانکتورها با یک رابط هوا طراحی شده اند و می توانند عملکرد بسیار بالا و ثبات را به دست آورند.به خصوص در محیط های آزمایش تا 50GHzآنها در درجه اول برای اتصال تجهیزات آزمایش به دستگاه های تحت آزمایش استفاده می شوند، اطمینان از دقت و قابلیت اطمینان در طول انتقال سیگنال.
2تجهیزات آزمایش و اندازه گیری
آزمایش کالیبراسیون: کانکتورهای RF 2.4mm به طور قابل توجهی در تجهیزات مختلف آزمایش و اندازه گیری استفاده می شوند. به ویژه در کیت های کالیبراسیون و برنامه های متروولوژی،طراحی دی الکتریک هوا دقیق آنها اجازه می دهد تا اندازه گیری های بسیار دقیق انجام شود.آنها به طور معمول در دستگاه های کالیبراسیون آزمایشگاه و خط تولید برای اطمینان از استانداردهای عملکرد یکنواخت در تجهیزات مختلف آزمایش استفاده می شوند.
ابزار اندازه گیری دقیق: کانکتورهای 2.4 میلی متری نیز به طور گسترده ای در آزمایشات ارزیابی پایان پرتاب و تجهیزات آزمایش پایان هیئت مدیره استفاده می شوند. این کانکتورها قابلیت اطمینان و تکرار بالا را ارائه می دهند.اطمینان از ثبات در هر اندازه گیری و فراهم کردن راحتی قابل توجهی برای مهندسان.
توجه:
ما بیش از 10000 نوعکانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
