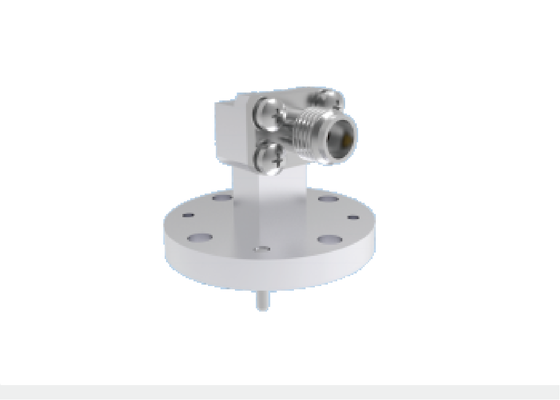

WR22 BJ400 موجبر زاویه سمت راست به آداپتور کواکسیال 2.4 میلی متری 4 حفره پایه فلنج گرد 23.9 گیگاهرتز - 50.1 گیگاهرتز کامپوننت های موجبر هوافضا باند Ka

تصویر بزرگ : WR22 BJ400 موجبر زاویه سمت راست به آداپتور کواکسیال 2.4 میلی متری 4 حفره پایه فلنج گرد 23.9 گیگاهرتز - 50.1 گیگاهرتز کامپوننت های موجبر هوافضا باند Ka بهترین قیمت

جزئیات محصول:

محل منبع:	Xi'an ، چین
نام تجاری:	ELT
گواهی:	ISO 9001, ISO14001
شماره مدل:	BTZH-P2K-1

پرداخت:

مقدار حداقل تعداد سفارش:	MOQ 10 عدد
قیمت:	Depending on the quantity
جزئیات بسته بندی:	1 عدد/ کیسه پلاستیکی؛ 100 عدد/ کارتن
زمان تحویل:	8-12 هفته پس از دریافت پرداخت
شرایط پرداخت:	T/T یا LC
قابلیت ارائه:	به عنوان الزامات

مخاطب

توضیحات محصول جزئیات

نام محصول:	آداپتور WR22 به کواکسیال 2.4 میلی متری	مدل:	BTZH-P2K-1
محدوده فرکانس:	23.9GHz-50.1GHz	هادی مرکزی:	آلیاژ مس ، آبکاری طلا
هادی بیرونی:	آلیاژ آلومینیوم، اکسیداسیون رسانای رنگ طبیعت	ساختار:	زاویه راست
پورت کواکسیال:	2.4 میلی متر	پورت موجبر:	BJ400 / WR22
روش کوه:	4 سوراخ پایه فلنج گرد	VSWR:	≤1.25
از دست دادن درج:	≤0.25dB	وزن:	≤16 گرم
برجسته کردن:	موجبر WR22 به آداپتور کواکسیال 2.4 میلی متری , جزء هدایت موج هوافضا باند Ka , کانکتور RF 2.92 میلی متری با پایه فلنج

توضیحات محصول:

راهنمای موج به آداپتور موج 2.4mm

الیت الکترونیک تولید کننده آداپتورهای موج هدایت کننده به هم محوری با عملکرد بالا در صنعت هوافضا است که در دو ساختار اصلی عرضه می شود: پیکربندی پایان پرتاب و زاویه راست.پوشش طیف گسترده ای از فرکانس ها از 5.3 GHz تا 145 GHz، گزینه های هدایت موج مستطیل ما شامل مشخصات استاندارد BJ / WR است: BJ70 ((WR137) ، BJ84 ((WR112) ، BJ100 ((WR90) ، BJ120 ((WR75) ، BJ140 ((WR62) ، BJ180 ((WR51) ، BJ220 ((WR42) ، BJ260 ((WR34) ،BJ320 ((WR28)، BJ400(WR22) ، BJ500(WR19) ، BJ620(WR15) ، BJ740(WR12) ، BJ900(WR10) ، BJ1200(WR8).

رابط های هم محوری موجود شامل SMA، 2.92 میلی متر، 2.4 میلی متر، 1.85 میلی متر، 1.0 میلی متر و 0.8 میلی متر هستند، با هر پورت موج هدایت شده برای کار با پهنای باند کامل در باند فرکانس تعیین شده آن.

با ساخت مکانیکی قوی، اثر فشرده، عملکرد فوق العاده ثابت RF و وزن کم کمتر از 20 گرم،آداپتورهای انتقال موج هدایت-کواکسی فضانوردی ما به طور گسترده ای در برنامه های فضانوردی ماهواره ای و فضانوردی استفاده می شود.

ابعاد طرحاز کانکتورهای موج WR22 تا 2.4mm:

شماره مدل:BTZH-P2K-1

WR22 BJ400 موجبر زاویه سمت راست به آداپتور کواکسیال 2.4 میلی متری 4 حفره پایه فلنج گرد 23.9 گیگاهرتز - 50.1 گیگاهرتز کامپوننت های موجبر هوافضا باند Ka 0

رابط هاي بيشتري براي موج راهنماييلطفاً برای فهرست محصولات با ما تماس بگیرید. |راه حل های سفارشی در دسترس

کاربردها:

شيان اليت الکترونيک تولید کننده پیشرو راه حل های اتصال سیستماتیککه عمدتاً در زمینه های هوافضا، هوانوردی، ناوبری، رادار، ارتباطات، اندازه گیری،الکترونیک. زمينه ها محصولات با کیفیت بالا ما از بهترین مواد و فرآیندهای دقیق استفاده می کنند تا دوام و قابلیت اطمینان در محیط های سخت را تضمین کنند.

WR22 BJ400 موجبر زاویه سمت راست به آداپتور کواکسیال 2.4 میلی متری 4 حفره پایه فلنج گرد 23.9 گیگاهرتز - 50.1 گیگاهرتز کامپوننت های موجبر هوافضا باند Ka 1

بسته بندی و حمل و نقل

بسته بندی:

درهدایت موج WR 22 به هم محوری 2.4mmرابط هابه دقت در جعبه بسته بندی شده است تا حفاظت از آن در طول حمل و نقل را تضمین کند.

WR22 BJ400 موجبر زاویه سمت راست به آداپتور کواکسیال 2.4 میلی متری 4 حفره پایه فلنج گرد 23.9 گیگاهرتز - 50.1 گیگاهرتز کامپوننت های موجبر هوافضا باند Ka 2

حمل و نقل:

ما به کشتی می رسیمهدایت موج WR22 به هم محوری 2.4mmرابط هابا استفاده از یک سرویس حمل و نقل قابل اعتماد برای اطمینان از تحویل ایمن و سریع به مشتریان ما. مشتریان یک شماره ردیابی را پس از حمل و نقل دریافت خواهند کرد.

مقایسه بندر موج

بی جی (چيني استاندارد)	WR	فرکانس (GHz)	عرض داخلی	ارتفاع داخلی	باند فرکانس مشترک
BJ70	WR137	5.38817	34.85	15.8	گروه C/X
BJ84	WR112	6.579999	28.5	12.62	گروه X
BJ100	WR90	8.201250	22.86	10.16	گروه X
BJ120	WR75	9.841500	19.05	9.525	با فرکانس پایین
BJ140	WR62	11.901800	15.8	7.9	گروه کو
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	با فرکانس بالا و پایین
BJ220	WR42	18.002650	10.67	5.33	گروه K
BJ260	WR34	21.703300	8.636	4.318	فرکانس پایین
BJ320	WR28	26.۵۰-۴۰00	7.112	3.556	کا
BJ400	WR22	33.50 دلار00	5.69	2.845	با فرکانس بالا
BJ500	WR19	39.20-5960	4.775	2.388	باند U/V
BJ620	WR15	50.00$7500	3.759	1.88	گروه V
BJ740	WR12	60.۵۰-۹۱90	3.099	1.549	گروه E
BJ900	WR10	75.۱۱۰ دلار0	2.54	1.27	گروه W
BJ1200	WR08	92.20-1400	2.032	1.016	گروه F
