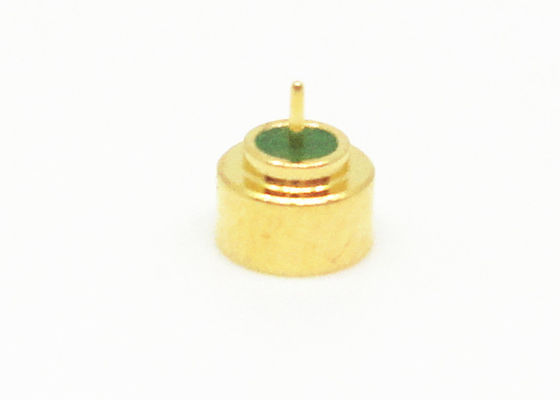

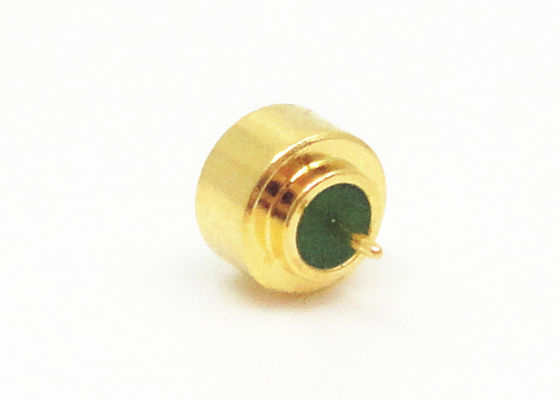

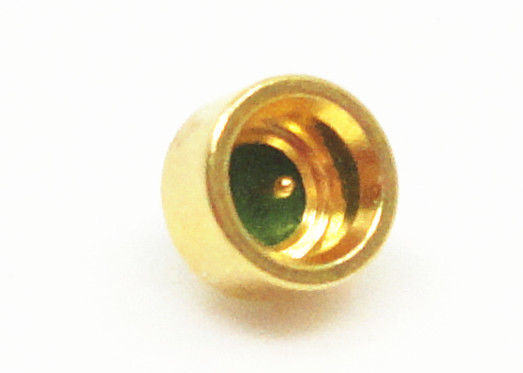

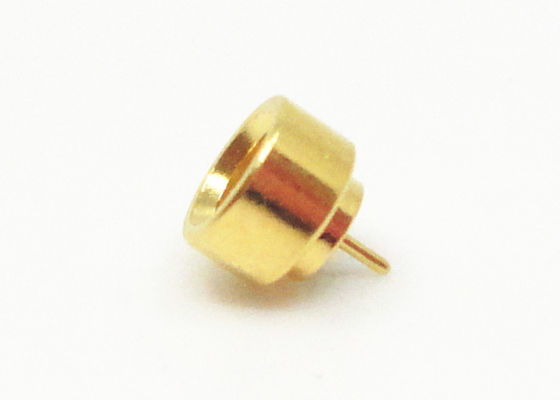

کانکتور RF SMPM نری سیل هرمتیک کانکتور کواکسیال SSMP امپدانس 50 اهم با میکرو استریپ پخ دار
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| عمق درگیری: | 1.4 | جنسیت: | نر |
|---|---|---|---|
| مواد: | برنج، آبکاری طلا | آبکاری: | روکش طلا |
| امپدانس: | 50Ω | محدوده فرکانس: | DC~50GHz |
| قطر پخ: | φ2.2 | رابط: | بازدارندگی کامل |
| برجسته کردن: | کانکتور RF SMPM سیل هرمتیک,کانکتور کواکسیال SSMP 50 اهم,کانکتور SMPM میکرو استریپ پخ دار |
||
کانکتور RF نر SMPM هرمتیک سیل SSMP کانکتور کواکسیال 50 اهم امپدانس با میکرو استریپ پخ
SMPM یک کانکتور RF کواکسیال میکرو فشاری است که با اندازه کوچک (در مقایسه با Mini SMP)، وزن سبک، پهنای باند کاری وسیع و غیره مشخص می شود. این کانکتور برای استفاده جفتی کانکتورهای برد به برد در مورد نصب فشرده ماژولار کاربرد دارد. پلاگ دارای دو فرم رابط است، یعنی چنگال کامل و سوراخ بدون رزوه.
رابط SMPM یک رابط میکرو مینیاتوری با محدوده فرکانسی DC تا 50 گیگاهرتز است. این رابط معمولاً در ماژول‌های کواکسیال فرکانس بالا مینیاتوری استفاده می‌شود و در هر دو سبک اتصال فشاری و کلیکی ارائه می‌شود.
سیستم‌های اتصال چنگال کامل و سوراخ صاف به ترتیب سطوح نیروهای اتصال/جدا شدن را فراهم می‌کنند. این خانواده از اتصالات نیازهای طراحی بسته‌بندی کوچک را برآورده می‌کنند؛ می‌توان از آن به عنوان یک اتصال محافظت شده بالا برای کاربردهای نرخ داده بالا یا در یک سیستم برد به برد با استفاده از آداپتور گلوله شناور استفاده کرد. این گلوله شناور پیوندی بین جفت‌های متصل ایجاد می‌کند و ناهماهنگی شعاعی و محوری را جبران می‌کند.
مشخصات
| مشخصات الکتریکی | |||||
| امپدانس | 50 اهم | ||||
| محدوده فرکانس | DC~50GHz | ||||
| ولتاژ نامی | 170VRMS* | ||||
| ولتاژ دی الکتریک-مقاومت | 500VRMS* | ||||
| مقاومت عایق | ≥2000MΩ | ||||
| مقاومت مرکزی | هادی خارجی | ≤5mΩ | |||
| هادی مرکزی | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| مشخصات مواد و مکانیکی | |||||
| هادی مرکزی | نر | کووار، روکش طلا | |||
| اتصال الاستیک | برنز بریلیوم روکش طلا | ||||
| پوسته و سایر قطعات فلزی |
کووار روکش طلا |
||||
| عایق‌ها | شیشه سینتر شده | ||||
| نرخ نشت محصول هرمتیک | ≤1.01325×10-3Pa·cm3/s | ||||
ویژگی‌ها
ویژگی‌ها و مزایا
اندازه بسته کوچک
سبک‌های اتصال فشاری و کلیکی برای نصب سریع
طرح‌های موجود برای پیکربندی‌های برد به برد و کابل به برد
| شماره مدل | L(mm) | نوع رابط | یادداشت |
| SMP(M)-JHD | 1.3 | چنگال کامل، هرمتیک سیل شده | عمق رابط 1.4 میلی متر |
| SMP(M)-JHD-S | سوراخ صاف | عمق رابط 1.4 میلی متر | |
| SMP(M)-JHD3 | چنگال کامل، هرمتیک سیل شده | عمق رابط 1.4 میلی متر | |
| SMP(M)-JHD50 | چنگال کامل، هرمتیک سیل شده | عمق رابط 1.4 میلی متر | |
| SMP(M)-JHD41-S | سوراخ صاف | عمق رابط 1.4 میلی متر | |
| SMP(M)-JHD57-S | سوراخ صاف | عمق رابط 1.4 میلی متر |
کاربرد:
آنتن‌ها
پهنای باند
بی‌سیم
ابزار دقیق
پزشکی
محاسبات کوانتومی
کاتالوگ محصول:
| آداپتور RF |
| آداپتور موج‌بر به کواکسیال |
| سیل‌های هرمتیک شیشه به فلز |
| کانکتور سری J30J |
| مفاصل دوار مایکروویو |
| کابل‌های RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور RF TNC |
| کانکتور RF نوع N |
| کانکتور RF BNC کانکتورهای موج میلی‌متری (2.4 میلی متر، 2.92 میلی متر) |
توجه:
ما بیش از 10,000 نوع کانکتور SMPM داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیریدها.
