جزئیات محصول:
پرداخت:
|

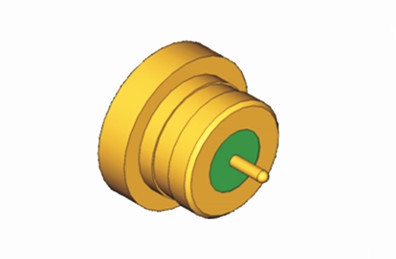

| مام محصول: | کانکتور نر SSMP هرمتیکال مهر و موم شده | جنسیت: | دوشاخه |
|---|---|---|---|
| مواد بودای: | کوار 4j29 | آبکاری: | روکش طلا |
| امپدانس: | 50Ω | محدوده فرکانس: | DC ~ 40 گیگاهرتز |
| اسم دیگر: | کانکتور SMPM، کانکتور Mini SMP | هرمسیتی: | <1.01325 X 10E-08 std.cc/s |
| برجسته: | SSMP کانکتور RF مرد,SMPM مهر مهر و موم مرد RF کانکتور,SMPM Adapter Microstrip Plug,SMPM Hermetic Seal Male RF Connector,SMPM Adapter Microstrip Plug |
||
کانکتور مینی SMP همچنین به عنوان کانکتور SMPM یا SSMP شناخته می شود. این یک کانکتور کواکسیال RF کوچک است که دارای اندازه کوچک (در مقایسه با SMP) ، سبک وزن،پهنای باند عملیاتی گستردهاین کانکتور مناسب برای اتصال های board-to-board، نصب متراکم ماژولار است و دو شکل رابط با باز شدن کامل و سوراخ صاف دارد.
ویژگی ها:
کانکتور مرد SMPM در هر دو طرح کامل و صاف در دسترس است تا به ترجیحات مختلف برای نیروهای جداسازی پاسخ دهد.
با اندازه ای که ۳۵٪ کوچکتر از طراحی استاندارد SMP است، کانکتور SMPM یک راه حل فشرده تر را ارائه می دهد.
به طور گسترده ای در سیستم های مخابراتی استفاده می شود، کانکتور SMPM (SSMP) به دلیل اندازه کوچک و پهنای باند عملیاتی گسترده خود را برجسته می کند.
به عنوان یک کانکتور فرعی کوچک و سبک میکرو رابط، SMPM (SSMP) یک گزینه اتصال قابل اعتماد را فراهم می کند.
این نوع کانکتور RF دارای طیف فرکانسی گسترده ای تا 50 گیگاهرتز است که آن را برای کاربردهای مختلف مناسب می کند.
در هر دو نسخه نصب کابل برای مواد کابل انعطاف پذیر و نیمه سخت ارائه می شود، کانکتور SMPM (SSMP) انعطاف پذیری در گزینه های نصب را فراهم می کند.
کاربرد:
* صنعت هوافضا
* ارتباط بین دو صفحه
* باند پهن
* آنتن ها
* ابزار
| ویژگی های الکتریکی | |||||
| مقاومت | 50Ω | ||||
| محدوده فرکانس | DC~50GHz | ||||
| ولتاژ نامی | 170VRMS* | ||||
| دی الکتریک مقاومت ولتاژ | 500VRMS* | ||||
| مقاومت عایق | ≥2000MΩ | ||||
| مقاومت مرکز | هادی خارجی | ≤5mΩ | |||
| مدير مرکزي | ≤30mΩ | ||||
| DC~18GHz | ۱۸ تا ۲۶٫۵ گگاهرتز | 26.5 ~ 40GHz | ۴۰ تا ۵۰ گیگاهرتز | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
مشخصات مواد و مکانیکی:
راننده مرکز:
مرد:Sn-P برنز/کاوار، طلا شده
زن:برنزی بریلیوم، طلا شده
تماس لاستیکی: برنزی بریلیوم
بدن و سایر قطعات فلزی: مس / کوار با نقاشی طلا
عایق بندی: سینتر کردن شیشه/PTFE/PEI
اتصال کننده ی مرد SMP مرتبط
1.
| شماره مدل | توضیحات | یادداشت |
| SSMP ((M) -JHD12-JH | SMPM Mini SMP مرد کامل محدود متصل کننده مهر و موم با سطح چسب | عمق رابط 1.2mm |
2.
| شماره مدل | توضیحات | یادداشت |
| SSMP ((M) -JHD1 | SMPM Mini SMP مرد کامل محدود متصل کننده مهر و موم با سطح چسب | عمق رابط 1.3mm |
| SSMP ((M) -JHD1-S | SMPM مینی SMP مرد صاف سوراخ hermetically مهر و موم کانکتور |
3.
| شماره مدل | توضیحات | یادداشت |
| SSMP ((M) -JHD42-S | SMPM مینی SMP مرد صاف سوراخ hermetically مهر و موم کانکتور | عمق رابط 1.4mm |
4.

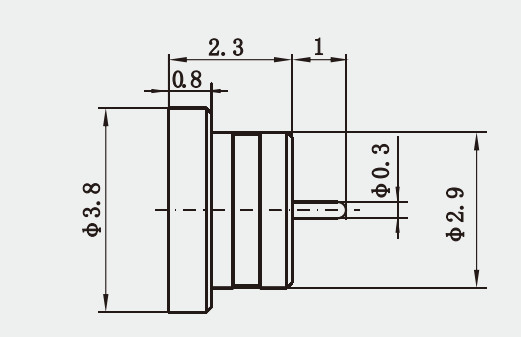

| شماره مدل | L | توضیحات | یادداشت |
| SSMP ((M) -JHD13 | 2.3 | SMPM مینی SMP نر کامل محدود اتصال بسته شده هرمیک | عمق رابط 1.7mm |
| SSMP ((M) -JHD15 | 1.85 | SMPM مینی SMP نر کامل محدود اتصال بسته شده هرمیک | |
| SSMP ((M) -JHD24-S | 0.9 | SSMP مرد صاف سوراخ hermetically مهر و موم کانکتور | |
| SSMP ((M) -JHD32 | 6 | SMPM مینی SMP نر کامل محدود اتصال بسته شده هرمیک | |
| SSMP ((M) -JHD43 | 1.7 | SMPM مینی SMP نر کامل محدود اتصال بسته شده هرمیک | |
| SSMP ((M) -JHD88-JH | 1 | SMPM Mini SMP مرد کامل محدود متصل کننده مهر و موم با سطح چسب |
5.
| شماره مدل | توضیحات | یادداشت |
| SSMP ((M) - JHD36 | SMPM مینی SMP نر کامل محدود اتصال بسته شده هرمیک | عمق رابط 2.11mm |
گواهی:
توجه:
ما بیش از 10،000 نوع از محصولات اتصال داریم (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), اگر کانکتور مورد استفاده شما یافت نمی شود،لطفاً با اطلاعات خود با ما تماس بگیرید.
