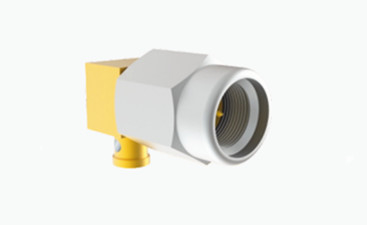

مقاومت در برابر خوردگی (SSMA) کانکتور کواکسیال RF 90° زاویه راست مردانه برای کابل SFF-50-1
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور نر SSMA | مواد: | مس |
|---|---|---|---|
| نوع: | Ra | جنسیت: | نر |
| پالت کردن: | آبکاری طلا | مقاومت: | 50 اهم |
| دوام (جفت گیری): | 500 چرخه | وزن: | حدود 80 تا 150 گرم |
| برجسته کردن: | 7 16 کانکتور din rf,کانکتور کابل کواکسیال |
||
مقاومت در برابر خوردگی (SSMA) کانکتور کواکسیال RF 90° زاویه راست مردانه برای کابل SFF-50-1
کانکتور هم محوری RF سری SSMA یک نسخه حتی فشرده تر از کانکتور SMA است که به دلیل اندازه کوچک، محدوده فرکانس گسترده و قابلیت اطمینان بالا شناخته شده است.این نوع اتصال به طور گسترده ای در بخش های مختلف استفاده می شود، از جمله ارتباطات هواپیمایی، هوافضا و مایکروویو.
نقشه محصولمقاومت در برابر خوردگی (SSMA) کانکتور کواکسیال RF 90° زاویه راست مردانه برای کابل SFF-50-1:
ویژگی های الکتریکی
توجه:داده های خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| ویژگی های الکترونیکی و مواد | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~18GHz | |
| ولتاژ نامی | 250 VRMS (حداکثر سطح دریا) | |
| دی الکتریک مقاومت ولتاژ | ۷۵۰ VRMS (حداکثر سطح دریا) | |
| VSWR | ≤1.3 | |
| مقاومت عایق | ≥5000MΩ | |
| مدير مرکزي | مرد | Sn-P برنز طلا شده |
| ماده | مس بریلیوم طلا شده | |
| شیل و سایر قطعات فلزی | مس برلیوم مس طلا شده | |
| از فولاد ضد زنگ | ||
| عایق | PTFE | |
| حلقه مهر | لاستیک سیلیکونی | |
| تورم جفت گیری | 0.5 -0.7N.m | |
مشخصات محصول:
1. VSWR پایین (تعداد ولتاژ موج ایستاده): کانکتورهای SSMA معمولاً دارای مقادیر بسیار پایین VSWR هستند که نشان دهنده بهره وری انتقال بالا و بازتاب سیگنال حداقل است.
2انواع جنسیت: مانند سایر کانکتورهای کواکسیال، کانکتورهای SSMA در انواع مردانه (پلاک) و زنانه (برگر) وجود دارند.
3اتصال پایدار: آنها شامل مکانیسم هایی مانند اتصال رشته ای یا لوازم فشار برای اطمینان از جفت گیری محکم و قابل تکرار هستند.
کاربرد:
1اندازه گیری و ابزار: تحلیلگرهای شبکه، تحلیلگرهای طیف و سایر دستگاه های آزمایش دقیق از کانکتورهای SSMA برای به حداقل رساندن از دست دادن سیگنال استفاده می کنند.
2صنعت پزشکی: در تجهیزات تشخیصی پیشرفته مانند اسکنرهای MRI (تصویر ربط مغناطیسی) و CT (توموگرافی کامپیوتری) ، کانکتورهای SSMA مورد استفاده قرار می گیرند.
3سیستم های امنیتی: در سیستم های نظارتی امنیتی، از آنها برای اتصال کابل های انتقال برای دوربین ها و سایر دستگاه های نظارت استفاده می شود.
