کانکتور مستقیم SMA نری RG178 50 اهم
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور SMA RF | آبکاری: | اندود |
|---|---|---|---|
| جنسیت: | مرد | فرکانس: | DC ~ 18 گیگاهرتز |
| تایپ کنید: | SMA | ولتاژ کاری: | 335V r.m.s در سطح دریا |
| بدن: | برنج | امپدانس: | 50Ω |

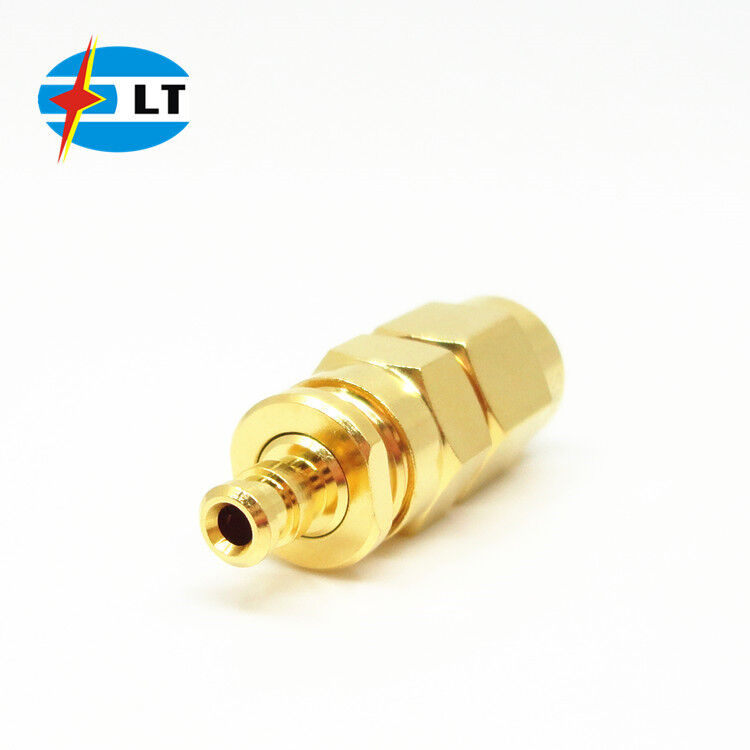

RG178 SMA کابل 50 Ohm طلا پوشانده SMA مرد اتصال مستقیم
کانکتورهای الکتریکی SMA کانکتورهای هم محوری RF با پیچ و جوهر هستند که دارای اندازه کوچک، مقاومت در برابر لرزش و طیف فرکانسی گسترده تا 18 گیگاهرتز هستند (کانکتورهای RF SMA ما می توانند 20 گیگاهرتز باشند)که باعث می شود آنها به طور گسترده ای برای مایکروویو استفاده می شود، آنتن ها و ابزار آزمایش و غیره
ما می توانیم کانکتورهای SMA RF و آداپتورها را بر اساس نیازهای مختلف مشتریان سفارشی کنیم. هر دو بخش SMA bulkhead و SMA flange mount و همچنین کانکتورهای زاویه راست SMA در دسترس هستند.
ما می توانیم کانکتورهای SMA RF و آداپتورها را بر اساس نیازهای مختلف مشتریان سفارشی کنیم. هر دو بخش SMA bulkhead و SMA flange mount و همچنین کانکتورهای زاویه راست SMA در دسترس هستند.
مشخصات:
| مشخصات الکتریکی: | ||
| مقاومت | 50Ω | |
| محدوده فرکانس | کابل های انعطاف پذیر | DC~12.4GHz |
| کابل های نیمه سخت | DC~18GHz | |
| درجه بندی ولتاژ | ۳۳۵ VRMS ((حداکثر سطح دریا) | |
| ولتاژ مقاومت دی الکتریک | 1000VRMS ((حداکثر.سطح دریا) | |
| عایق بندی | مقاومت ≥5000MΩ | |
| مقاومت تماس | مدير مرکزي | ≤3.0mΩ |
| مواد خام | هادی خارجی | ≤2.0mΩ |
| VSWR ((نسبت ولتاژ موج ایستاده) | ≤1.3 | |
طرح طرحاتصال کننده های کواکسی RF SMA:
(ملی متر)
مشخصات مواد و مکانیکی:
| مشخصات مواد و مکانیکی: | |||
| راننده مرکز | مرد/پلاک | مس | طلا شده |
| زنانه/سوکت | برلیوم برنز | طلا شده | |
| تماس مقاوم | برلیوم برنز | بر روی نیکل | |
| پوسته/خانه | مس | طلا شده | |
| پوسته/خانه | فولاد ضد زنگ | غیرفعال | |
| عایق | PTFE | ||
| حلقه مهر | لاستیک سیلیکونی | ||
| دوام | 500سائیکل | ||
| چرخش | 0.79~1.13N.m | ||
| * سایر مواد و پوشش های نهایی می توانند سفارشی شوند | |||
ویژگی های کلیدی:
1محدوده فرکانس تا 18GHz کانکتورهای کواکسیال فرعی
2. با استفاده از یک رابط رشته ای
3. در دسترس در passivation و یا طلا
4گزینه های مواد مس و فولاد ضد زنگ
5. تنوع گسترده ای از جهت گیری و پایان PCB
6. در دسترس در نسخه های مستقیم یا زاویه راست
7. با پارادايس، پانل 2 سوراخ، پانل 4 سوراخ و يا گزینه های بدون نصب
8. طیف گسترده ای از انواع مردانه، زنانه و آداپتور
9. مطابق با RoHS
کاتالوگ محصول
| آداپتور RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور RF MCX/MMCX |
| کانکتور BNC RF |
| مجموعه های کابل های RF |
| راهنماي موج به آداپتور هم محوري |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
کاربرد:
* صنعت هوافضا
* باند پهن
* ابزار
* ايستگاه پايه
* ارتباطات موبایل
* امکانات بیرونی
* رادار، مایکروویو
*آنتن های فرعی
* مخابرات
* ارتباط بین دو صفحه
ابعاد رابط:
محصولات مشابه
1.برای RG178 کابل طلا شده مستقیم SMA RF کانکتورها
2.برای کانکتورهای RF RG178
3.برای RG178 Cable Gold Plated Bulkhead SMA RF Connectors
توجه:
ما بیش از 10000 نوعکانکتور SMA، اگر کانکتور مورد استفاده شما یافت نمی شود، لطفا با اطلاعات خود با ما تماس بگیرید.
