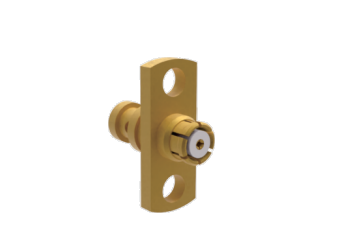

نصب پنل پایه فلنج SMP 2 سوراخ 50 اهم برای کابل CXN3657
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | اتصالات RF SMP | جنسیت: | زن |
|---|---|---|---|
| مدل: | SMP-KF657-15 | محدوده فرکانس: | 0.3 مگاهرتز - 18 گیگاهرتز |
| مسکن: | آلیاژ مس، آبکاری طلا | مخاطبین: | آلیاژ مس، پالت طلا |
| عایق: | PTFE | مقاومت عایق: | > 5000MΩ |
| DWV: | 500 ولت | ناگزیر بودن: | 50 اهم |
| دما: | -55℃℃+125℃ | نوع کابل: | CXN3657، EQV. کابل |
| موجود است: | > 200 عدد | امپدانس: | 50 اهم |
| مخاطبین: | آلیاژ مس ، آبکاری طلا | ||
| برجسته کردن: | SMP فلنج نصب RF کانکتور,کانکتور SMP با قابلیت نصب روی پنل دو سوراخه,کانکتور SMP 50 اهم برای کابل |
||
توضیحات محصول:
کانکتورهای RF SMP با کارایی بالا (DC-40 گیگاهرتز)
کانکتورهای RF SMP، کانکتورهای کواکسیال مینیاتوری و فشاری هستند که برای انتقال سیگنال با فرکانس بالا تا 40 گیگاهرتز طراحی شده‌اند. ابعاد فشرده آن‌ها امکان اتصال برد به برد با تراکم بالا را فراهم می‌کند و آن‌ها را به راه‌حلی ایده‌آل برای ارتباطات پیشرفته، سیستم‌های رادار و تجهیزات الکترونیکی دقیق تبدیل می‌کند. برای انطباق با الزامات مختلف مونتاژ، پلاگ‌های نری در سه پیکربندی رابط موجود هستند: قفل کامل برای حداکثر نیروی نگهداری، قفل محدود برای چرخه‌های جفت‌گیری طولانی‌تر، و بوش صاف برای کاربردهای جفت‌گیری کور قابل اعتماد. این کانکتورهای همه‌کاره عملکرد استثنایی را هم برای کاربردهای مونتاژ PCB و هم کابل ارائه می‌دهند.
|
مشخصات الکتریکی
|
||
|
امپدانس
|
50 اهم
|
|
|
محدوده فرکانس
|
DC~40GHz
|
|
|
ولتاژ نامی
|
170VRMS
|
|
|
مقاومت ولتاژ دی‌الکتریک
|
500VRMS
|
|
|
مقاومت عایق
|
≥5000MΩ
|
|
|
|
هادی خارجی
|
معمولی ≤ 2.5mΩ
|
|
هادی مرکزی
|
معمولی ≤ 6mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| صاف | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| زاویه راست | ≤ 1.3 | |||
| آداپتور | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| سایر | ≤ 1.3 |
ما کانکتورهای SMP صاف، فلنج دار، مدل SMP:SMP-KF657-15
مدل کابل: CXN 3657
قطر خارجی کابل: 1.46mm
رنگ کابل: خاکستری
ما همچنین کانکتورهای SMP زاویه راست که با کابل CXN3657 جفت می‌شوند را داریم
ابعاد طرح کلی Jجک جفت شونده با کابل CXN3657، مدل:SMP-KW657-11
برای محصولات بیشتر و مشخصات دقیق، لطفاً آزادانه با ما تماس بگیرید.
کاربردها:
Xi'an Elite Electronic یک تولید کننده پیشرو در کانکتورها و آداپتورهای RF، قطعات مایکروویو/موج‌بر و مونتاژ کابل است که بیش از 23 سال در صنایع هوافضا، هوانوردی، ناوبری، ماهواره، رادار،ارتباطات فعالیت داشته است.سفارشی سازی:
خدمات سفارشی سازی محصول برای
کانکتورهای RF SMP موجود است:نام تجاری: ELT
حداقل سفارش: 200 عدد
قیمت: بسته به مقدار
لطفاً نقشه یا جزئیات را برای ما ارسال کنید و ما مهندس خود را برای ارزیابی ترتیب خواهیم داد یا ما مدل جایگزین را توصیه می‌کنیم یا راه‌حل خود را به شما ارائه می‌دهیم.
ما همچنین می‌توانیم سفارشی سازی را برای کانکتورهایی مانند
SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, کانکتورهای Micro D،بار RF،آنتن‌ها، فیلترها، تقسیم‌کننده‌های توان، کوپلرها را ارائه دهیم.بسته بندی و حمل و نقل:
بسته بندی برای
کانکتورهای RF SMP1 عدد/ کیسه پلاستیکی کوچک
10 عدد/ کیسه پلاستیکی بزرگتر
100 عدد/ جعبه کارتن
کانکتورهای RF SMP
در یک جعبه مقوایی کوچک به طور ایمن بسته‌بندی می‌شوند تا از محافظت آن‌ها در حین حمل و نقل اطمینان حاصل شود. جعبه با نام محصول و مشخصات برای شناسایی آسان برچسب‌گذاری شده است.کانکتورهای RF SMP
در کارتن قرار داده می‌شود. ما شماره ردیابی را پس از حمل و نقل ارائه خواهیم داد.
