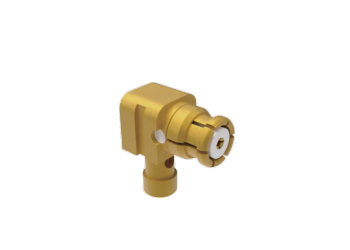

جک زاویه راست SMP 50 اهم مناسب برای کابل CXN3657
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | اتصالات RF SMP | جنسیت: | زن |
|---|---|---|---|
| مدل: | SMP-KW657-11 | محدوده فرکانس: | 0.3 مگاهرتز - 18 گیگاهرتز |
| مسکن: | آلیاژ مس، آبکاری طلا | مخاطبین: | آلیاژ مس، پالت طلا |
| عایق: | PTFE | مقاومت عایق: | > 5000MΩ |
| DWV: | 500 ولت | ناگزیر بودن: | 50 اهم |
| دما: | -55℃℃+125℃ | نوع کابل: | CXN3657، EQV. کابل |
| موجود است: | > 200 عدد | مخاطبین: | آلیاژ مس ، آبکاری طلا |
| امپدانس: | 50 اهم | ||
| برجسته کردن: | جک زاویه راست SMP ۵۰ اهم,کانکتور RF SMP برای کابل CXN3657,کانکتور زاویه راست SMP ۵۰ اهم |
||
توضیحات محصول:
کانکتورهای RF SMP کانکتورهای کواکسیال RF مینیاتوری فشاری هستند که برای کاربردهای فرکانس بالا تا 40 گیگاهرتز طراحی شده‌اند. طراحی فشرده آنها امکان اتصالات برد به برد با تراکم بالا را فراهم می‌کند و آنها را در ارتباطات، رادار و تجهیزات الکترونیکی به طور گسترده‌ای مورد استفاده قرار می‌دهد. پلاگ نری در سه پیکربندی موجود است - قفل کامل، قفل محدود و لوله صاف - که به ترتیب برای نیروی نگهداری بالا، چرخه‌های جفت‌گیری مکرر و کاربردهای جفت‌گیری کور بهینه شده‌اند و در نتیجه نیازهای متنوعی را برای مونتاژ PCB و کابل برآورده می‌کنند.
|
مشخصات الکتریکی
|
||
|
امپدانس
|
50 اهم
|
|
|
محدوده فرکانس
|
DC~40GHz
|
|
|
ولتاژ نامی
|
170VRMS
|
|
|
مقاومت ولتاژ دی الکتریک
|
500VRMS
|
|
|
مقاومت عایق
|
بزرگتر یا مساوی 5000M اهم
|
|
|
|
هادی خارجی
|
عادی کوچکتر یا مساوی 2.5m اهم
|
|
هادی مرکزی
|
عادی کوچکتر یا مساوی 6m اهم
|
|
|
VSWR
|
کوچکتر یا مساوی 1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| صاف | کوچکتر یا مساوی 1.25 | کوچکتر یا مساوی 1.3 | کوچکتر یا مساوی 1.4 | |
| زاویه راست | کوچکتر یا مساوی 1.3 | |||
| آداپتور | کوچکتر یا مساوی 1.25 | کوچکتر یا مساوی 1.3 | کوچکتر یا مساوی 1.4 | |
| سایر | کوچکتر یا مساوی 1.3 |
ابعاد کلی ازJکابل جفت‌شونده CXN3657، مدل:SMP-KW657-11
SMPکانکتورهای RFمونتاژ کابل برای مرجع شما:
مدل کابل:CXN 3657
قطر خارجی کابل:1.46 میلی متر
رنگ کابل:خاکستری
فرکانس:تا 18 گیگاهرتز، 40 گیگاهرتز
ما همچنین کانکتورهای RF SMP صاف و فلنج‌دار داریم، مدل SMP:SMP-KF657-15
مدل کابل:CXN 3657
قطر خارجی کابل:1.46 میلی متر
رنگ کابل:خاکستری
محصولات بیشتر و مشخصات دقیق‌تر، لطفا آزادانه با ما تماس بگیرید.
کاربردها:
Xi'an Elite Electronic یک تولید کننده پیشرو در کانکتورها و آداپتورهای RF، قطعات مایکروویو/موج‌بر و مونتاژ کابل است که در صنایع هوافضا، هوانوردی، ناوبری، ماهواره، رادار وارتباطاتبیش از 23 سال فعالیت دارد.سفارشی سازی:
خدمات سفارشی سازی محصول برای
کانکتورهای RF SMPموجود است:نام تجاری: ELT
حداقل سفارش: 200 عدد
قیمت: بسته به مقدار
لطفا نقشه یا جزئیات را برای ما ارسال کنید و ما مهندس خود را برای ارزیابی ترتیب خواهیم داد یا ما مدل جایگزین را توصیه می‌کنیم یا راه حل خود را به شما ارائه می‌دهیم.
ما همچنین می‌توانیم سفارشی سازی را برای کانکتورهایی مانند
SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, کانکتورهای Micro D,بار RF,آنتن‌ها، فیلترها، تقسیم‌کننده‌های توان، کوپلر.بسته بندی و حمل و نقل:
بسته بندی برای
کانکتورهای RF SMP1 قطعه/ کیسه پلاستیکی کوچک
10 قطعه/ کیسه پلاستیکی بزرگتر
100 قطعه/ جعبه کارتن
کانکتورهای RF SMP
در یک جعبه مقوایی کوچک به طور ایمن بسته بندی شده‌اند تا از محافظت آنها در حین حمل و نقل اطمینان حاصل شود. جعبه با نام محصول و مشخصات برای شناسایی آسان برچسب گذاری شده است.کانکتورهای RF SMP
در کارتن قرار داده می‌شود. ما شماره ردیابی را پس از حمل و نقل ارائه خواهیم داد.
