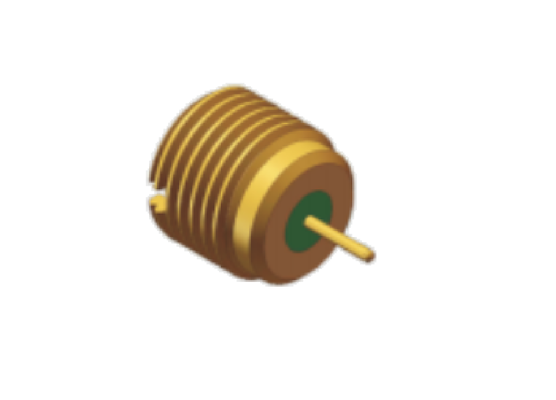

کانکتور SMP RF با روکش طلای 50 اهم هرمتیک شیشه ای با حفره صاف 40 گیگاهرتز
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور SMP RF | فرکانس: | DC ~ 18 گیگاهرتز |
|---|---|---|---|
| تماس با مرکز: | آلیاژ کوار، روکش طلا | پوسته: | آلیاژ کوار، روکش طلا |
| DWV: | 500 ولت | مقاومت عایق: | 5000 اهم |
| ولتاژ نامی: | 170 ولت | محدوده دما: | -55℃~+125℃ |
| عدم وابستگی: | 50Ω | پین OD: | 0.3mm، 0.45mm، 0.5mm، 0.7mm، 0.9mm، 1.3mm موجود |
| دی الکتریک: | شیشه ای | رابط: | حفره صاف |
| نصب: | قله دیواری | جنسیت: | پلاگین نر |
| امپدانس: | 50Ω | تماس با مرکز: | آلیاژ کوار، روکش طلا |
| پوسته: | آلیاژ کوار، روکش طلا | ||
| برجسته کردن: | 50 Ohm SMP RF کانکتور پردیس مرد,کانکتور SMP هیرمیتیک طلا شده,کانکتور RF 40GHz |
||
توضیحات محصول:
کانکتور SMP RF نری Bulkhead با قفل کامل، قفل محدود و سوراخ صاف، 40 گیگاهرتز، 50 اهم
کانکتورهای RF SMP Elite Electronics تا 40 گیگاهرتز کار می کنند و یکپارچگی سیگنال برجسته ای را در کل محدوده فرکانس ارائه می دهند، که دارای افت فرکانس بالا و انتقال سیگنال پایدار بدون اعوجاج است. مجهز به رابط جفت شدن فشاری بدون ابزار که خودمان توسعه داده ایم، این کانکتورها امکان مونتاژ سریع پلاگین و پلی را بدون آچار گشتاور حجیم فراهم می کنند و زمان چرخه تولید را به شدت کاهش می دهند و کارایی تولید انبوه را افزایش می دهند.
طیف کاملی از پیکربندی ها موجود است، از جمله نسخه های مستقیم، زاویه راست و نصب فلنج. سه طرح پلاگ نری ارائه می شود: قفل کامل، قفل محدود و سوراخ صاف. مشتریان می توانند مدل ها را بر اساس چیدمان تجهیزات و استحکام قفل مورد نیاز انتخاب کنند تا نیروی نگهداری و تراکم ادغام سیم کشی را به طور انعطاف پذیر متعادل کنند. این کانکتورهای RF SMP برای کاربردهای فرکانس بالا دقیق مانند ابزارهای تست مایکروویو، ماژول های موج میلیمتری و تجهیزات RF فشرده ایده آل هستند.
مقایسه نیرو:نیروی درج و استخراج از سلسله مراتب زیر پیروی می کند:قفل کامل > قفل محدود > سوراخ صاف.
ابعاد طرح کلی ازکانکتور نری Bulkhead کانکتور SMP RF، مدل : SMP(M)-JYD82-S
|
شماره مدل. |
L | d | رابط | توجه |
| SMP(M)-JYD43 | 2.7 میلی متر | 0.39 | قفل محدود | هرمتیک، عمق اتصال: 2.79 میلی متر |
| SMP(M)-JYD43-S | 2.7 میلی متر | 0.39 | سوراخ صاف | هرمتیک، عمق اتصال: 2.79 میلی متر |
| SMP(M)-JYD65 | 1.5 میلی متر | 0.3 | قفل محدود | هرمتیک، عمق اتصال: 2.79 میلی متر |
| SMP(M)-JYD82 | 2.1 میلی متر | 0.39 | قفل محدود | هرمتیک، عمق اتصال: 2.79 میلی متر |
| SMP(M)-JYD82-S | 2.1 میلی متر | 0.39 | سوراخ صاف | هرمتیک، عمق اتصال: 2.79 میلی متر |
| SMP(M)-JYD92-F | 2.9 میلی متر | 0.6 | قفل کامل | هرمتیک، عمق اتصال: 2.79 میلی متر |
توجه: ما همچنین پین OD = 0.3، 0.45، 0.5، 0.7، 0.9، 1.3 داریم، لطفاً در صورت نیاز به پین های با اندازه متفاوت با ما تماس بگیرید.
کاربردها:
Xi'an Elite Electronics یک تولید کننده پیشرو کانکتورها، آداپتورهای RF/مایکروویو / موج راهو مونتاژ کابل است که به صنایع هوافضا، هوانوردی، ناوبری، ماهواره، رادار، ارتباطات و الکترونیک خدمات ارائه می دهد.
بسته بندی و حمل و نقل:
بسته بندی:
ابعاد بسته بندی: کارتن کوچک خارجی با طول 26.5 سانتی متر * عرض 18.5 سانتی متر * ارتفاع 14 سانتی متر
حمل و نقل:
زمان حمل و نقل: 5-10 روز کاری برای آداپتورهای کواکسیال RF موجود. برای تولید جدید، حدود 8-12 هفته طول می کشد. زمان تحویل که ما ارائه می دهیممحافظه کارانهبرای اطمینان از کیفیت محصول قبل از حمل و نقل است.
