50Ω Hermetic glass dielectric SMPM Male Full Detent Bulkhead RF Coaxial Connector up to 40GHz

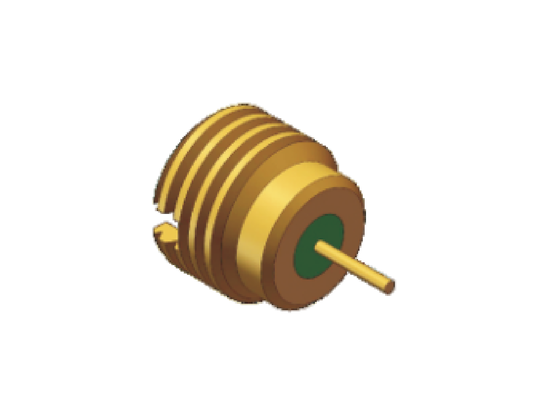

تصویر بزرگ : 50Ω Hermetic glass dielectric SMPM Male Full Detent Bulkhead RF Coaxial Connector up to 40GHz بهترین قیمت

جزئیات محصول:

محل منبع:	Xi'an ، چین
نام تجاری:	ELT
گواهی:	ISO9001, IS014001
شماره مدل:	SSMP-JYD18
سند:	SSMP-Male Bulkhead and Scre...ic.pdf

پرداخت:

مقدار حداقل تعداد سفارش:	MOQ 200 قطعه
قیمت:	The price depend on the quantity
جزئیات بسته بندی:	100 قطعه/کیسه یا بطری پلاستیکی ؛ 100 قطعه/کارتن به عنوان نیاز
زمان تحویل:	8-12 هفته برای تولید جدید
شرایط پرداخت:	T/T، L/C، D/P
قابلیت ارائه:	به عنوان الزامات

مخاطب

توضیحات محصول جزئیات

نام محصول:	اتصالات فله نر SMPM	مدل:	SSMP-JYD18
امپدانس:	50Ω	فرم رابط:	بازدارندگی کامل
ولتاژ نامی:	170 ولت	محدوده فرکانس:	0.3MHz-40GHz
مقاومت عایق:	≥5000MΩ	DWV:	500 ولت
هادی مرکزی:	آلیاژ کاوال، آبکاری طلا	هادی بیرونی:	آلیاژ کاوال، آبکاری طلا
برجسته کردن:	50Ω SMPM RF coaxial connector , hermetic glass dielectric SMPM connector , SMPM bulkhead RF connector 40GHz

50Ω Hermetic glass dielectric SMPM Male Full Detent Bulkhead RF Coaxial Connector up to 40GHz

SMPM Coaxial Connector – Miniature High-Shield RF Interconnect for High-Speed Data Transmission. Our SMPM coaxial connector is specially designed to meet compact small-form-factor packaging demands, delivering fully shielded RF interconnect solutions for high data rate, high-frequency signal applications.Boasting outstanding shielding performance, this miniature SMPM connector effectively reduces electromagnetic signal interference and loss, maintaining stable, optimal high-speed signal transmission performance. Matched with an SMPM female to female adapter, the SMPM RF connector forms a reliable board-to-board connection assembly. It can automatically offset radial and axial misalignment errors generated during PCB installation, greatly improving assembly tolerance and connection stability for compact electronic modules.

Ideal for aerospace, microwave test equipment, high-speed communication, mini radar and miniaturized wireless distribution systems.

Key Features

Physical Separation: Isolates spaces at both connector ends (e.g., device interior/exterior or separate cavities) to prevent electromagnetic interference and environmental effects (dustproof, waterproof)
Stable Fixation: Secures connector position against vibration or insertion/removal forces, maintaining consistent signal transmission

Product Specifications

Item	Value
Product Name	SMPM Male Bulkhead Connector
Model	SSMP-JYD18
Frequency Range	0.3MHz-40GHz
Impedance	50Ω
Rated Voltage	170V
DWV	500V
Insulation Resistance	≥5000MΩ
Center Conductor	Kaval Alloy, Gold Plating
Outer Conductor	Kaval Alloy, Gold Plating
Insulation Dielectric	Glass

Product Outline Dimensions (Screw M4 x 0.5-6g, Unit: mm)

Note 1: Hermetic | Note 2: Engagement Depth 1.4 | Note 3: Engagement Depth 2.11

Alternative Screw Model (M3.5 X 0.35-6g)

Our threaded locking series connectors feature multiple positioning platforms for secure board mounting and locking with compatible products.

Note 1: Hermetic | Note 2: Bonding Surface | Note 3: Engagement Depth 2.11

Applications

Microwave communication systems
Measurement equipment
Aerospace applications
Radar systems
Electronics fields

Elite Electronics manufactures SMPM connectors using premium materials and rigorous quality control processes to ensure exceptional durability and reliability in extreme environments.

Packaging & Shipping

Each Hermetic glass dielectric SMPM Male Full Detent Bulkhead RF Coaxial Connector up to 40GHz is carefully packaged in protective cartons to ensure safe transit. We use reliable courier services with tracking numbers provided for all shipments.
