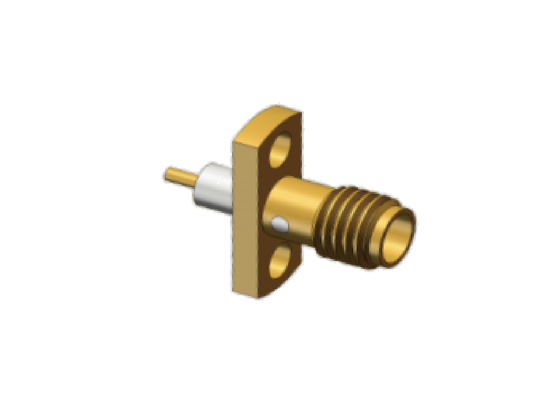

کانکتور کواکس RF مینی SMA جک RF تا فرکانس 18 گیگاهرتز با روکش فلزی آلیاژ مس پانل 2 سوراخ

2-Hole Panel Mount Copper Alloy Housing Gold Plating Mini SMA Jack RF Coax Connector Up To 18GHz
2-Hole Panel Mount Copper Alloy Housing Gold Plating Mini SMA Jack RF Coax Connector Up To 18GHz

تصویر بزرگ :  کانکتور کواکس RF مینی SMA جک RF تا فرکانس 18 گیگاهرتز با روکش فلزی آلیاژ مس پانل 2 سوراخ بهترین قیمت

جزئیات محصول:
محل منبع: Xi'an ، چین
نام تجاری: ELT
گواهی: RoHS
شماره مدل: SSMA-KFD178
پرداخت:
مقدار حداقل تعداد سفارش: 100 عدد
قیمت: Depending on the quantity
جزئیات بسته بندی: 1 عدد/ کیسه پلاستیکی؛ 100 عدد/ کارتن
زمان تحویل: 5-7 روز کاری برای مقدار مجهز
شرایط پرداخت: T/T یا LC
قابلیت ارائه: به عنوان الزامات
توضیحات محصول جزئیات
نام محصول: کانکتور پنل زنانه Mini SMA مدل: SSMA-KFD178
محدوده فرکانس: 0.3 مگاهرتز - 18 گیگاهرتز امپدانس: 50Ω
DWV: 750 ولت مقاومت عایق: ≥5000MΩ
هادی مرکزی: آلیاژ مس، روکش طلا هادی بیرونی: آلیاژ مس، روکش طلا
روش کوه: 2 نصب پانل سوراخ عایق ها: PTFE
برجسته کردن:

کانکتور SMA دو سوراخ

,

کانکتور کواکسی RF زره پوش

,

جک SMA آلیاژ مس 18GHz

توضیحات محصول:

کانکتور کواکسیال RF سری Mini SMA محصول کوچک شده کانکتور SMA است.

اتصالات کواکسیال SSMA RF مشتق کوچک شده بسیار فشرده از رابط های استاندارد SMA هستند که برای حل محدودیت فضا در سیستم های مایکروویو با چگالی بالا مهندسی شده اند. تنها 70 درصد از ابعاد کلی کانکتورهای SMA معمولی را اشغال می‌کنند، آنها قابلیت چیدمان کم‌نظیر صرفه‌جویی در فضا را برای ماژول‌های PCB جمع‌وجور و تجهیزات تست کوچک ارائه می‌دهند.

این سری کانکتور رزوه ای با داشتن فرم بسیار کوچک، پاسخ پهنای باند فوق العاده، قوام الکتریکی برتر و پایداری مکانیکی قوی، قابلیت اطمینان طولانی مدت فوق العاده ای را تحت چرخه ارتعاش و دما دارد. کانکتورهای SSMA با استفاده از ساختار قفل رزوه ای دقیق 10-36UNF-2 با امپدانس مشخصه استاندارد شده 50Ω، از انتقال سیگنال پایدار در سراسر DC تا 30 گیگاهرتز پشتیبانی می کنند که بسیار فراتر از حد فرکانس بالای موثر کانکتورهای SMA معمولی است.

کانکتورهای SSMA که برای یکپارچگی سیگنال موج میلی متری با دقت بالا ساخته شده اند، VSWR بسیار کم و حداقل تلفات درج را در پهنای باند کامل حفظ می کنند، اعوجاج سیگنال و انحراف اندازه گیری را که در رابط های SMA بزرگ در فرکانس 26.5 گیگاهرتز + حذف می شود، حذف می کنند. به طور گسترده در ارتباطات مایکروویو پیشرفته، تجهیزات تست و اندازه‌گیری دقیق، هواپیماهای هوافضا، رادار آرایه فازی، سیستم‌های الکترونیکی و ماژول‌های سنجش RF فشرده مورد استفاده قرار می‌گیرد، زمانی که کانکتورهای استاندارد SMA نمی‌توانند نیازهای کوچک‌سازی و فرکانس بالا را برآورده کنند، به عنوان راه‌حل ارتقای بهینه عمل می‌کند.


کانکتورهای کواکس SSMA RFابعاد رابط:

کانکتور کواکس RF مینی SMA جک RF تا فرکانس 18 گیگاهرتز با روکش فلزی آلیاژ مس پانل 2 سوراخ 0

ابعاد طرحاتصالات میکرواستریپ کواکسیال RF ماده آلیاژ مس دو سوراخه SSMA: SSMA-KFD178 (واحد: میلی متر)

با توجه به این سری، ما چند مدل مشابه با پوسته آلیاژ مس، بدنه فولادی ضد زنگ، مدل با طول کل متفاوت، طول متفاوت داریم.عایق سطح محدب و طول های مختلف پین ها و OD 0.88mm، 0.6mm، 0.5mm، 0.3mm برای پاسخگویی به نیازهای مشتریان.

2 سوراخ پانل کوه مس آلیاژ Mini SMA زن RF کواکس اتصالrs باعایق سطح محدب: اسSMA-KFD178

کانکتور کواکس RF مینی SMA جک RF تا فرکانس 18 گیگاهرتز با روکش فلزی آلیاژ مس پانل 2 سوراخ 1

مدل های مشابه دیگر:

2 سوراخ پانل پایه فولادی ضد زنگ مینی SMA جک RF کواکس اتصالrs: اسSMA-KFD211G و SSMA-KFD214G

کانکتور کواکس RF مینی SMA جک RF تا فرکانس 18 گیگاهرتز با روکش فلزی آلیاژ مس پانل 2 سوراخ 2

برنامه های کاربردی:

شیان نخبگان الکترونیکی استتولید کننده پیشرو در راه حل های اتصال سیستماتیکبه طور عمده در خدمت هوا فضا، هوانوردی، ناوبری، رادار، ارتباطات، اندازه گیری،الکترونیکزمینه ها


proudcts با کیفیت بالا ما از بهترین مواد و فرآیندهای دقیق برای اطمینان از دوام و قابلیت اطمینان در محیط سخت استفاده می کنند.

کانکتور کواکس RF مینی SMA جک RF تا فرکانس 18 گیگاهرتز با روکش فلزی آلیاژ مس پانل 2 سوراخ 3

بسته بندی و حمل و نقل:

بسته بندی:

کانکتور کواکسیال RF زنانه SSMA با پانل 2 سوراخه به دقت در کارتن بسته بندی شده است تا از محافظت آن در هنگام حمل و نقل اطمینان حاصل شود.

کانکتور کواکس RF مینی SMA جک RF تا فرکانس 18 گیگاهرتز با روکش فلزی آلیاژ مس پانل 2 سوراخ 4

حمل و نقل:

ما کانکتور SSMA را با استفاده از یک سرویس پیک قابل اعتماد برای اطمینان از تحویل ایمن و سریع به مشتریان خود ارسال می کنیم. مشتریان یک شماره پیگیری دریافت خواهند کرد. پس از حمل و نقل
