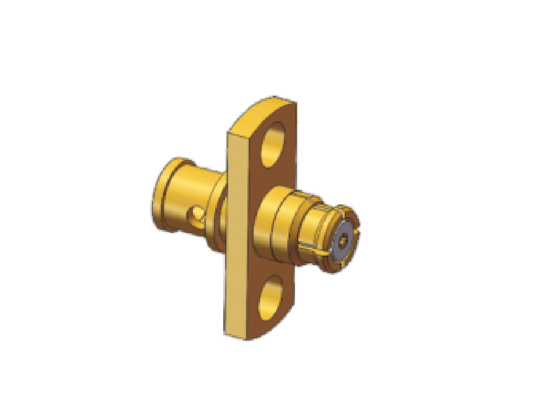

جک اتصال کابل زن SMP با اتصال فلنج با دو سوراخ برای فرکانس CXN3506/MF108A تا 18 گیگاهرتز

تصویر بزرگ : جک اتصال کابل زن SMP با اتصال فلنج با دو سوراخ برای فرکانس CXN3506/MF108A تا 18 گیگاهرتز بهترین قیمت

جزئیات محصول:

محل منبع:	Xi'an ، چین
نام تجاری:	ELT
گواهی:	ISO Certificates
شماره مدل:	SMP-KF506-35

پرداخت:

مقدار حداقل تعداد سفارش:	100 عدد
قیمت:	Depending on the quantity
جزئیات بسته بندی:	1 pcs/کیسه پلاستیکی ؛ 10 قطعه/کیسه platic بزرگتر 100 pcs/کارتن
زمان تحویل:	8-12 هفته پس از پرداخت
شرایط پرداخت:	T/T یا LC
قابلیت ارائه:	به عنوان الزامات

مخاطب

توضیحات محصول جزئیات

دما:	-55℃℃+125℃	مدل:	SMP-KF506-35
مخاطبین:	آلیاژ مس، پالت طلا	DWV:	500 ولت
ناگزیر بودن:	50Ω	عایق:	PTFE
نام محصول:	اتصال کابل زن فلنج SMP	محدوده فرکانس:	0.3 مگاهرتز - 18 گیگاهرتز
مسکن:	آلیاژ مس، آبکاری طلا	در انبار:	> 500 عدد
مقاومت عایق:	> 5000MΩ	جفت گیری کالبه:	MF108A / CXN3506
برجسته کردن:	کانکتور SMP نصب فلنجی 2 سوراخ , جک کانکتور کابل زن SMP , کانکتور SMP RF تا 18 گیگاهرتز

توضیحات محصول:

کانکتورهای کواکسیال زیر مینیاتوری SMP ما برای عملکرد RF فرکانس بالا تا 40 گیگاهرتز مهندسی شده اند. این سری با داشتن ساختار فوق العاده فشرده و عملکرد عملیاتی پایدار، به طور گسترده در پیوندهای تخته به برد برای تجهیزات الکترونیکی، سیستم های ارتباطی، ارتباطات ماهواره ای و سیستم های راداری استفاده می شود. طراحی صرفه جویی در فضا از چیدمان با چگالی بالا بر روی بردهای مدار پشتیبانی می کند و فضای کلی نصب را تا حد زیادی بهینه می کند.

سه طرح متمایز برای شمع‌های نر SMP ارائه می‌شود: گیره کامل، مهار محدود (نیمه محکم / نیمه محکم) و سوراخ صاف (سبک دستکش). شما می توانید نوع مناسب را با توجه به شرایط کاری واقعی خود انتخاب کنید.
مدل کامل detent قوی‌ترین نیروی نگهدارنده و مقاومت فوق‌العاده در برابر لرزش و شوک را ارائه می‌کند، که برای اتصالات کابلی و سناریوهایی که تداوم سیگنال باید تضمین شود، کاملاً کار می‌کند.
نوع مهار محدود استحکام نگهداری و عمر مفید را متعادل می کند. بر اساس ساختار حفره صاف توسعه یافته است، برای جفت گیری مکرر طولانی مدت متمایز است و یک گزینه اصلی برای مونتاژ PCB و اتصالات جفت کور است.

سبک سوراخ صاف دارای نیروی درج و استخراج ثابت است. این می تواند انحراف موقعیت محوری و شعاعی را جبران کند، بنابراین بهترین انتخاب برای مونتاژ انبوه اتصالات SMP تخته به برد و پروژه های جفت گیری کور در مقیاس بزرگ است.

ویژگی های الکتریکی
امپدانس	50Ω
محدوده فرکانس	DC ~ 40 گیگاهرتز
ولتاژ نامی	170VRMS
دی الکتریک مقاومت در برابر ولتاژ	500VRMS
مقاومت عایق	≥5000MΩ
تماس با مقاومت	هادی بیرونی	نرمال≤2.5mΩ
	هادی مرکزی	نرمال≤6mΩ
VSWR	≤1.3

VSWR		DC ~ 18 گیگاهرتز	18 گیگاهرتز ~ 26.5 گیگاهرتز	26.5 تا 40 گیگاهرتز
	مستقیم	≤1.25	≤1.3	≤1.4
	زاویه راست	≤1.3
	آداپتور	≤1.25	≤1.3	≤1.4
	دیگران	≤1.3

شکل کلی کابل جفت جک فلنج SMP CXN3506 / MF108A، مدل:SMP-KF506-35 تا 18 گیگاهرتز

جک اتصال کابل زن SMP با اتصال فلنج با دو سوراخ برای فرکانس CXN3506/MF108A تا 18 گیگاهرتز 0

مجموعه های کابل SMP زاویه راست برای مرجع شما:

مدل کابل:CXN 3506

کابل OD:2.3 میلی متر

رنگ کابل:خاکستری

فرکانس:تا 18 گیگاهرتز

ما همچنین کابل SMP با زاویه راست و راست، مدل SMP داریم:SMP-K506 تا 18 گیگاهرتز

مدل کابل:CXN 3506 / MF108A

کابل OD:2.3 میلی متر

رنگ کابل:خاکستری

محصولات بیشتر، لطفاً برای کاتالوگ اتصالات کابل SMP آزادانه با ما تماس بگیرید sales3@xa-elite.com.cn

برنامه های کاربردی:

Xi'an Elite Electronic تولید کننده پیشرو در اتصالات و آداپتورهای RF، اجزای مایکروویو/موج موجبر و مجموعه کابل است که در هوافضا، هوانوردی، ناوبری، ماهواره، رادار،ارتباطاتزمینه برای بیش از 23 سال.

جک اتصال کابل زن SMP با اتصال فلنج با دو سوراخ برای فرکانس CXN3506/MF108A تا 18 گیگاهرتز 4

سفارشی سازی:

خدمات سفارشی سازی محصول برای اتصالات SMP با طول های مختلف در دسترس است:

نام تجاری: ELT

MOQ: 200 عدد

قیمت: بسته به مقدار

لطفاً نقشه یا جزئیات را برای ما ارسال کنید و ما به مهندس خود اجازه می دهیم تا ارزیابی را ترتیب دهد یا مدل جایگزین را به ما توصیه کنیم یا راه حل خود را به شما ارائه دهیم.

ما همچنین می توانیم سفارشی سازی را برای اتصال دهنده هایی مانندSMA، SSMA، SMP، SSMP(SMPM)، CSMP(SMPS)، ASMP، N، TNC، TNCA، BMA، SBMA، 2.92mm، 2.4mm، 1.85mm، اتصالات Micro D،بارهای RF،آنتن، فیلتر، تقسیم کننده برق، کوپلر.

بسته بندی و حمل و نقل:

بسته بندی برای اتصالات مستقیم SMP:

1 قطعه / کیسه پلاستیکی کوچک

10 قطعه / کیسه پلاستیکی بزرگتر

100 عدد / جعبه کارتن

اتصال دهنده های SMP به طور ایمن در یک جعبه مقوایی کوچک بسته بندی می شوند تا از محافظت آن در هنگام حمل و نقل اطمینان حاصل شود. جعبه با برچسب نام محصول و مشخصات برای شناسایی آسان است.

جک اتصال کابل زن SMP با اتصال فلنج با دو سوراخ برای فرکانس CXN3506/MF108A تا 18 گیگاهرتز 5

برای حمل و نقل، اتصال دهنده های SMP در کارون قرار می گیرند. ما شماره ردیابی را پس از حمل و نقل ارائه خواهیم کرد.
