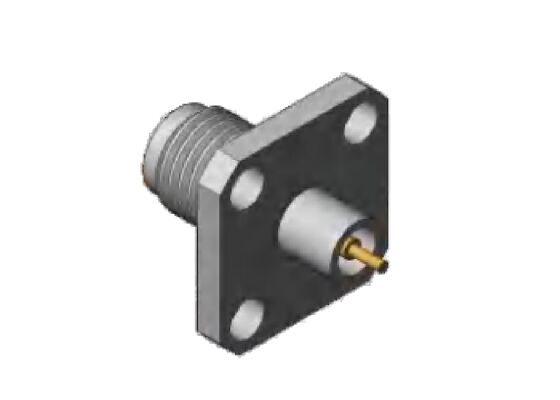

کانکتور RF 2.92 میلی متری نوع K جک چهار سوراخ با اندازه فلنج مربعی 12.7 میلی متر 0.5 اینچ و قطر پین 1.3 میلی متر، 0.8 میلی متر، 0.7 میلی متر
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور RF 2.92 میلی متری | مدل: | K-KFD60G |
|---|---|---|---|
| محدوده فرکانس: | 0.04Hz-40GHz | امپدانس: | 50 اهم |
| DWV: | 750 ولت | هادی مرکزی: | آلیاژ مس ، آبکاری طلا |
| هادی بیرونی: | فولاد ضد زنگ ， انفعال | اندازه فلنج: | فلنج مربع 0.5 اینچ |
| قطر: | قطر 1.3mm، 0.8mm، 0.7mm | روش کوه: | 4 سوراخ نصب فلنج |
| عایق ها: | PEI /PTFE | اندازه فلنج: | فلنج مربع 0.5 اینچ |
| برجسته کردن: | 2.92mm RF کنتاکتور فلنج مربع,جک RF نوع K چهار سوراخ,2.92mm RF کانکتور 12.7mm فلنج |
||
توضیحات محصول:
کانکتور موج میلی‌متری K-Type (کانکتور RF 2.92 میلی‌متری)
کانکتورهای RF 2.92 میلی‌متری که به عنوان کانکتور نوع K نیز شناخته می‌شوند، کانکتور موج میلی‌متری پرکاربرد با حداکثر فرکانس عملیاتی تا 40 گیگاهرتز هستند. کانکتورهای RF 2.92 میلی‌متری ما شامل کانکتورهای کابل، کانکتورهای نصب فلنج و کانکتورهای Bulkhead می‌باشند. با داشتن رابط دی‌الکتریک هوایی، کاملاً قابل تعویض و سازگار با سری SMA و کانکتورهای 3.5 میلی‌متری است و مزایای کلیدی از جمله اندازه فشرده، طراحی سبک، فرکانس عملیاتی بالا و اتصال پایدار و قابل اعتماد را ارائه می‌دهد.
برای کاربردهای کانکتور RF SMA با فرکانس بالا، ما راه‌حل‌های جایگزین مانند کانکتورهای 3.5 میلی‌متری و کانکتورهای RF 2.92 میلی‌متری را ارائه می‌دهیم. کانکتورها/آداپتورهای RF 3.5 میلی‌متری/2.92 میلی‌متری ما دارای ابعاد رزوه 1/4-36 UNS یکسان با کانکتورها/آداپتورهای SMA هستند که سازگاری و قابلیت تعویض کامل را تضمین می‌کند.کانکتور 3.5 میلی‌متری از فرکانس‌های تا 35 گیگاهرتز پشتیبانی می‌کند، در حالی که کانکتور RF 2.92 میلی‌متری می‌تواند در فرکانس‌های تا 40 گیگاهرتز کار کند.
کانکتورهای RF 2.92 میلی‌متری (نوع K)ابعاد رابط:
| مشخصات الکتریکی | ||
| امپدانس | 50 اهم | |
| محدوده فرکانس | 0.04 گیگاهرتز تا 40 گیگاهرتز | |
| ولتاژ نامی | 250 ولت | |
| مقاومت ولتاژ دی‌الکتریک | 750 ولت | |
| مقاومت عایق | بزرگتر یا مساوی 5000 مگا اهم | |
| مقاومت هادی مرکزی | هادی خارجی | کمتر یا مساوی 2.0 میلی اهم |
| هادی مرکزی | کمتر یا مساوی 3.0 میلی اهم | |
| VSWR | کمتر یا مساوی1.3 | |
| مشخصات مکانیکی و مواد | ||
| هادی مرکزی | نری | آلیاژ مس، روکش طلا |
| مادگی | برنز بریلیم، روکش طلا | |
| اتصال الاستیک | برنز بریلیم | روکش طلا |
| پوسته و سایر قطعات فلزی | برنج، فولاد ضد زنگ | روکش طلا یا پاسیواسیون |
| عایق‌ها | تف جوشی شیشه / PTFE / PEI | |
| دما | -55 درجه سانتیگراد تا +125 درجه سانتیگراد | |
ابعاد طرح کلیکانکتور مادگی RF 2.92 میلی‌متری با نصب فلنج 4 سوراخه از جنس فولاد ضد زنگ: مدل K-KFD60G
| اندازه فلنج | 12.7 میلیمتر * 12.7 میلیمتر |
| فاصله سوراخ‌های فلنج | 8.6 میلیمتر |
| قطر پین | 0.7 میلیمتر |
ابعاد طرح کلیکانکتور مادگی RF 2.92 میلی‌متری با نصب فلنج 4 سوراخه از جنس فولاد ضد زنگ: K-KFD62G (واحد: میلیمتر)
| اندازه فلنج | 12.7 میلیمتر * 12.7 میلیمتر |
| فاصله سوراخ‌های فلنج | 8.6 میلیمتر |
| قطر پین | 0.8 میلیمتر |
| اندازه فلنج | 12.7 میلیمتر * 12.7 میلیمتر |
| فاصله سوراخ‌های فلنج | 8.6 میلیمتر |
| قطر پین | 1.3 میلیمتر |
کانکتورهای 2.92 میلی‌متری بیشتر، لطفاً برای کاتالوگ محصول با ما تماس بگیرید |راه حل‌های سفارشی موجود است
کاربردها:
Xi'an Elite Electronics یکتولید کننده پیشرو راه حل‌های اتصال سیستماتیکاست که عمدتاً در صنایع هوافضا، هوانوردی، ناوبری، رادار، ارتباطات، اندازه‌گیری،الکترونیکفعالیت می‌کند. محصولات با کیفیت بالای ما با استفاده از بهترین مواد و فرآیندهای دقیق، دوام و قابلیت اطمینان را در محیط‌های سخت تضمین می‌کنند.
بسته‌بندی و حمل و نقل
بسته‌بندی:
کانکتور RF 2.92 میلی‌متری با نصب فلنج 4 سوراخه از جنس فولاد ضد زنگ برای اطمینان از محافظت آن در حین حمل و نقل، با دقت در کارتن بسته‌بندی می‌شود.
حمل و نقل:
ما کانکتور RF 2.92 میلی‌متری با نصب فلنج 4 سوراخه از جنس فولاد ضد زنگ را با استفاده از یک سرویس پیک قابل اعتماد برای اطمینان از تحویل ایمن و به موقع به مشتریان خود ارسال می‌کنیم. مشتریان پس از ارسال، شماره پیگیری را دریافت خواهند کرد.
