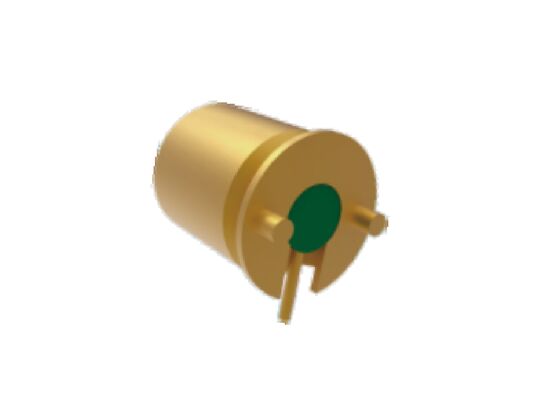

هرمتیکال مهر و موم شده SMP مستقیم PCB با حفره صاف پایه جک ماده 40GHz 50Ω

تصویر بزرگ : هرمتیکال مهر و موم شده SMP مستقیم PCB با حفره صاف پایه جک ماده 40GHz 50Ω بهترین قیمت

جزئیات محصول:

محل منبع:	Xi'an ، چین
نام تجاری:	ELT
گواهی:	Rohs，ISO Certificates
شماره مدل:	SMP(M)-JHD457-S-WP

پرداخت:

مقدار حداقل تعداد سفارش:	در انبار
قیمت:	Depending on the quantity
جزئیات بسته بندی:	1 قطعه/کیسه پلاستیکی ؛ 10 کیف/کارتن
زمان تحویل:	6-8 هفته برای تولید جدید
شرایط پرداخت:	T/T یا LC
قابلیت ارائه:	به عنوان الزامات

مخاطب

توضیحات محصول جزئیات

نام محصول:	کانکتور SMP RF	تماس با مرکز:	آلیاژ مس، روکش طلا
پوسته:	آلیاژ مس، روکش طلا	فرکانس:	DC ~ 18 گیگاهرتز
DWV:	500 ولت	ولتاژ نامی:	170 ولت
عدم وابستگی:	50Ω	مقاومت عایق:	5000 اهم
محدوده دما:	-55℃~+125℃	جنسیت:	زن / جک
نصب:	نصب روی سطح PCB	دی الکتریک:	شیشه ای
نمونه ها:	موجود، در انبار
برجسته کردن:	کانکتور SMP RF به طور هرمتیکی بسته شده است , اتصال دهنده PCB مستقیم SMP 40GHz , SMP سوکت مادگی با سوراخ صاف

توضیحات محصول:

کانکتور SMP RFاتصال مستقیم مدار مدار چاپی محدود / پایه مادگی جک با حفره صاف 50 اهم

کانکتورهای SMP RF Elite Electronics دارای عملکرد VSWR پایینی هستند40 گیگاهرتز.ارائه حداکثر انعطاف پذیری طراحی، نمونه کارها ما شاملگزینه های مستقیم، زاویه راست و نصب فلنجی،نصب PCB و مجموعه کابل SMP.ما درک می کنیم که هر برنامه دارای الزامات منحصر به فردی است، به همین دلیل است که ما سه پیکربندی مجزای پلاگین نر را ارائه می دهیم:

کانکتور RF SMP نیروی وارد کردن و استخراج: فرورفتگی کامل > مهار محدود > حفره صاف

1. بازدارندگی کامل

مشخصات مکانیکی:این نوع رابط اتصال دهنده SMP RF با قوی ترین نیروی نگهدارنده است. به نیروی وارد کردن قابل توجهی نیاز دارد و صدای "کلیک" مشخص نشان می دهد که کاملاً در جای خود قفل شده است.
مزایا:بهترین مقاومت در برابر لرزش و ضربه را ارائه می دهد و اتصال بسیار پایداری را تضمین می کند که به راحتی به طور تصادفی قطع نمی شود.
معایب:به دلیل اتصال محکم، نیروی کششی قابل توجهی برای جدا کردن آن مورد نیاز است. جفت گیری مکرر و جفت نشدن به طور قابل توجهی بر عمر مفید آن تأثیر می گذارد که معمولاً فقط حدود 100 چرخه است.
برنامه های کاربردی:عمدتاً در مواردی که به پایداری بالا نیاز دارند، مانند سیستم های اویونیک و رادار استفاده می شود. اغلب برای اتصالات کابلی استفاده می شود که به ندرت پس از نصب قطع می شوند.

2. بازداشت محدود

مشخصات مکانیکی:همچنین به عنوان "بازداشت محدود" شناخته می شود، بین نیروی نگهدارنده و سهولت استفاده تعادل ایجاد می کند. قدرت اتصال آن بین Full Detent و Smooth Bore قرار دارد.
مزایای عملکرد:در مقایسه با Full Detent، جفت‌گیری و جفت‌گیری آسان‌تر است، در حالی که پایداری اتصال بهتری نسبت به Smooth Bore دارد. برای سناریوهای آزمایشی که نیاز به اتصال و قطع مکرر دارند مناسب است.
معایب:اگرچه دوام بیشتری نسبت به Full Detent دارد، اما عمر مفید آن هنوز به اندازه نوع Smooth Bore طولانی نیست.
برنامه های کاربردی:بسیار مناسب برای اندازه گیری های دقیق و تجهیزات مدولار که نیاز به تعمیر و نگهداری مکرر دارند. این یک انتخاب رایج در زمینه تست و اندازه گیری است.

3. حفره صاف

مشخصات مکانیکی: رابط SMP RF Connector فاقد ساختار بازدارنده (قفل) است و در نتیجه حداقل نیروی حفظ اتصال را به همراه دارد. جاگذاری و برداشتن هر دو بسیار آسان است.
مزایا:این اجازه می دهد تا برای برخی از خطاهای ناهماهنگی در جهت های محوری و شعاعی، و آن را برای برنامه های جفت کور با چگالی بالا بسیار مناسب است. طولانی ترین عمر چرخه جفت گیری را دارد.
معایب:پایداری اتصال بدترین است. هنگامی که در معرض نیروهای کششی خارجی یا ارتعاشات قوی قرار می گیرد، مستعد شل شدن یا قطع شدن است.
برنامه های کاربردی:عمدتاً برای اتصالات برد به برد با چگالی بالا، سیستم‌های Blind-mate یا موارد اندازه‌گیری غیردقیق، مانند آنتن‌های آرایه فازی و فضای داخلی تجهیزات ارتباطی با مونتاژ متراکم استفاده می‌شود.

ابعاد طرح کلیاز راستSMP RF کانکتور کانکتور پایه مدار مدار چاپی زن SMP(M)-JHD457-S-WP تا 40 گیگاهرتز

نکته 1:عمق درگیری 2.79 میلی متر، با شیشه مهر و موم شده است

ابعاد طرح کلی مشابهاز راستSMP RF کانکتور کانکتور پایه مدار مدار چاپی زن SMP-JHD72 تا tp 18GHz:

هرمتیکال مهر و موم شده SMP مستقیم PCB با حفره صاف پایه جک ماده 40GHz 50Ω

نکته 1:عمق درگیری 2.79 میلی متر

برنامه های کاربردی:

Xi'an Elite Electronics است الف تولید کننده پیشرو از اتصال دهنده ها، آداپتورهای RF/مایکروویو/راهنمای موجمجموعه های کابل خدمات هوافضا، هوانوردی، ناوبری، ماهواره، رادار، ارتباطات، صنایع الکترونیک.
هرمتیکال مهر و موم شده SMP مستقیم PCB با حفره صاف پایه جک ماده 40GHz 50Ω

بسته بندی و حمل و نقل:

بسته بندی:

ابعاد بسته بندی: کارتن بیرونی کوچک با طول 26.5 سانتی متر * 18.5 سانتی متر * ارتفاع 14 سانتی متر

حمل و نقل:

زمان حمل و نقل: 5-10 روز کاری برای کانکتور SMP RF موجود. برای تولید جدید، حدود 6-10 هفته طول می کشد، زمان تحویل ما ارائه می شودمحافظه کاربرای اطمینان از کیفیت محصول قبل از حمل و نقل

هرمتیکال مهر و موم شده SMP مستقیم PCB با حفره صاف پایه جک ماده 40GHz 50Ω
