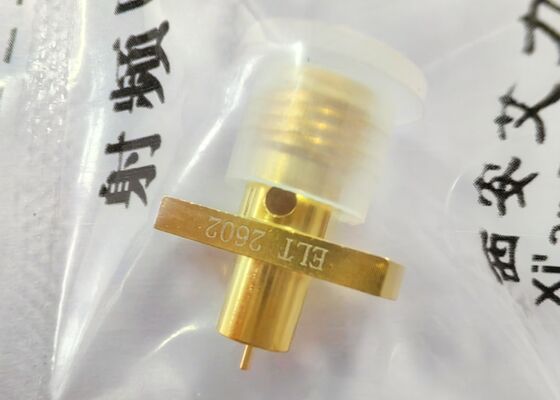

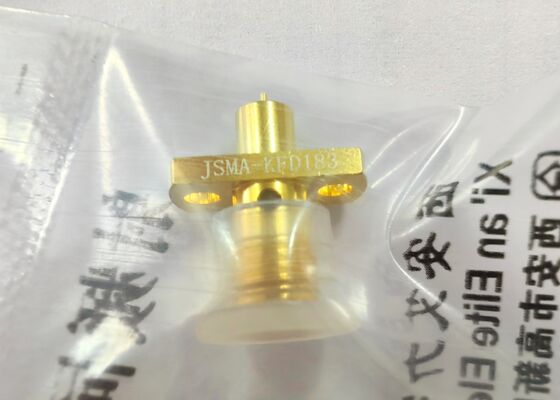

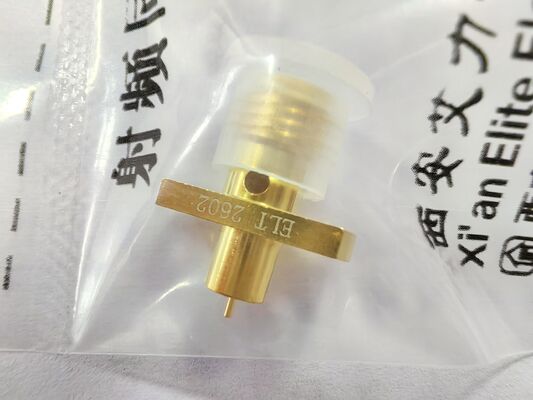

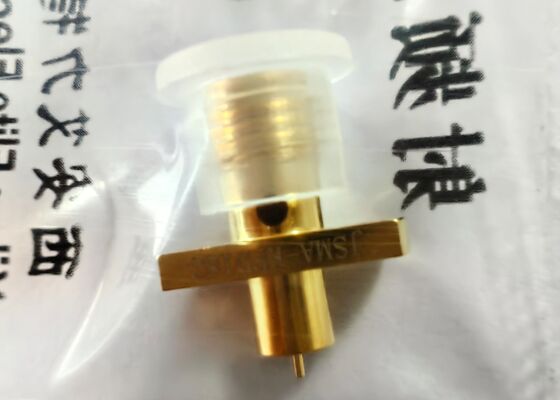

کانکتور SMA RF جک فلنجی دو سوراخه 18 گیگاهرتز برای سیستم رادار آرایه فازی
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور RF SMA | مدل: | SMA-KFD183 |
|---|---|---|---|
| محدوده فرکانس: | 0.3 مگاهرتز - 18 گیگاهرتز | امپدانس: | 50 اهم |
| DWV: | 750 ولت | مقاومت عایق: | ≥5000MΩ |
| هادی مرکزی: | آلیاژ مس با آبکاری طلا | هادی بیرونی: | آلیاژ مس با آبکاری طلا |
| روش کوه: | 2 سوراخ نصب فلنج | جنسیت: | جک |
| عایق ها: | PTFE | کاربرد: | تجهیزات تست RF، شاسی، مخابرات، سیستم رادار آرایه فازی |
| برجسته کردن: | کانکتور sma RF 18 گیگاهرتز,کانکتور SMA نصب شده بر فلنج,رابط RF رادار آرایه فازی,flange mount SMA connector,phased array radar RF connector |
||
آلیاژ مس 50ohm 18GHz 2 سوراخ فلنج ماونت جک SMA RF کانکتور برای سیستم رادار آرایه مرحله ای
توضیحات محصول
بر خلاف اتصال های متقابل RF معمولی، کانکتور RF SMA ما به عنوان یک راه حل کوچک و قابل اعتماد که به طور انحصاری برای برنامه های RF و مایکروویو با استرس بالا طراحی شده است، برجسته می شود.آنچه آن را متمایز می کند، دامنه فرکانس عملیاتی فوق العاده گسترده آن است. مدل های استاندارد DC را تا 18 گیگاهرتز پوشش می دهند.، در حالی که نسخه های تخصصی ما، محدودیت را به 26.5 گیگاهرتز می کشند، و نیازهای برآورده نشده انتقال سیگنال فرکانس بالا را در صنایع مختلف پاسخ می دهند.
با ساختار دقیق طراحی شده، این کانکتور SMA RF به طور منحصر به فرد هم بازتاب سیگنال و هم از دست دادن انتقال را به حداقل می رساند،حفظ یکپارچگی سیگنال برتر حتی در حساس ترین RF فرکانس بالا، مایکروویو، و موارد استفاده هوافضا. طراحی قوی آن عملکرد ثابت را در محیط های بسیار خشن تضمین می کند،که آن را به عنوان انتخاب ترجیح داده شده برای مهندسان و تولید کنندگان به دنبال قابلیت اطمینان فراتر از کانکتورهای استاندارد.
● طراحی بسیار جمع و جور، صرفه جویی در فضا و تراکم زیاد (بیشتر از کوچک سازی استاندارد)
چیزی که اتصال دهنده SMA ما را از جایگزین های سنتی (مانند نوع N) متمایز می کند، طراحی بهینه شده اتصال کوچک RF آن استاما برای صرفه جویی در حداکثر فضای ارزشمند و تجهیزات طراحی شده است.فاکتور فرم باریک و ساخت سبک وزن آن را به تنها انتخاب برای PCB های با تراکم بالا، ماژول های مایکروویو فشرده، تجهیزات آزمایش قابل حمل،و سیستم های هوافضا محدود به فضا که به طور مستقیم به چالش اصلی کوچک سازی الکترونیکی مدرن می پردازند.
● عملکرد فوق العاده ی RF پهن باند (با یکپارچگی بی نظیر)
بر خلاف کانکتورهای پهن باند عمومی، کانکتور RF SMA ما برای عملکرد ثابت و بدون وقفه ساخته شده است.پشتیبانی از عملیات ثابت از DC تا 18 گیگاهرتز (با انواع دقیق بالا تا 26.5 گیگاهرتز) ، قابلیت باند گسترده منحصر به فرد آن باعث می شود که از دست دادن ورودی بسیار کم و از دست دادن بازگشت، حفظ کیفیت سیگنال بدون سازش در سراسر طیف RF و مایکروویو,برنامه های فرکانس بالا که در آن کانکتورهای استاندارد نمی توانند ثبات را ارائه دهند.
● اتصال امن و مقاوم در برابر لرزش (به گونه ای طراحی شده که بسیار دوام داشته باشد)
جدا از کانکتورهای سبک چنگال، کانکتور SMA RF ما دارای یک رابط اتصال محکم و تقویت شده است که انعطاف پذیری مکانیکی و قابلیت اطمینان استثنایی را ارائه می دهد.اين طراحي منحصر به فرد پيشروي صنعت مقاومت لرزش، اطمینان از ثبات طولانی مدت و جلوگیری از قطع تصادفی حتی در سخت ترین محیط های عملیاتی، از محیط های صنعتی تا کاربردهای خودرو و هوافضا.
کانکتورهای RF SMA ما ترکیبی از مهندسی دقیق منحصر به فرد، دوام بی نظیر و طراحی بهینه شده فضایی برای حل چالش های در حال تکامل صنایع RF و مایکروویو است.برخلاف گزینه های استاندارد، ما هر کانکتور را برای فراتر رفتن از انتظارات طراحی می کنیم. اعتماد [نام شرکت شما] برای کانکتورهای RF SMA که نتایج ثابت و قابل اعتماد را در سخت ترین سناریوها ارائه می دهند.
داده های فنی
ابعاد طرح:جاک دو سوراخ فلنج نصب SMA RF کانکتور تا 18GHz
درخواست ها
- هوافضا
- هواپیمایی
- ناوبری
- سیستم های رادار
- ارتباطات
- دستگاه تست
- الکترونیک
کانکتورهای RF SMA ما از مواد برتر و فرآیندهای تولید دقیق برای اطمینان از دوام و قابلیت اطمینان در محیط های سخت استفاده می کنند.
بسته بندی و حمل و نقل
بسته بندی:هر کانکتور فلنج مزبور SMA RF Connector 4 سوراخ به طور ایمن در یک جعبه کارتونی محکم با پوشش فوم بسته بندی شده است تا از آسیب حمل و نقل جلوگیری شود.
