نصب فلنج ضد آب فولاد ضد زنگ SSMA RF کنتاکتور 18GHz با حلقه مهر برای محیط خشن
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| مدل: | SSMA(S)-KFD232G | فرکانس: | DC ~ 18 گیگاهرتز |
|---|---|---|---|
| روش کوه: | پایه فلنج | تماس با مرکز: | آلیاژ مس، آبکاری طلا |
| پوسته: | فولاد ضد زنگ ، انفعال | عایق: | PTFE |
| جنسیت: | زن | ماندگاری: | 500 چرخه جفت گیری |
| زمان سرب: | 5-10 روز کاری برای سهام | سفارشی سازی: | با توجه به نقاشی |
| برجسته کردن: | کانکتور SSMA RF ضد آب,کانکتور نصب فلنج از فولاد ضد زنگ,کانکتور RF 18GHz با حلقه مهر و موم |
||
توضیحات محصول:
کانکتور SSMA RF (mini SMA) یک کانکتور کواکسیال RF کوپل شده با رزوه کوچک شده است، یک نوع فشرده از کانکتور RF SMA، که برای کاربردهای امواج میلی متری فرکانس بالا و الزامات نصب با چگالی بالا مهندسی شده است.
روش کوپلینگ و امپدانس: 10-36 UNS قفل کردن نخ ریز را اتخاذ می کند. امپدانس مشخصه استاندارد 50Ω است.
فرکانس عملیاتی:حد بالای معمولی 18 گیگاهرتز است، در حالی که مدل MSSM بهینه شده از Elite Electronics می تواند به 40 گیگاهرتز برسد که بسیار بیشتر از 18 گیگاهرتز اتصال دهنده های استاندارد SMA است که آن را برای سیستم های موج میلی متری ایده آل می کند.
عملکرد الکتریکی و مکانیکی: با ولتاژ مقاومت تقریباً 750 ولت و مقاومت عایق ≥1000MΩ. دارای مقاومت تماس کم برای هادی های مرکزی/خارجی (معمولا ≤5mΩ برای هادی مرکزی و ≤2.5mΩ برای هادی خارجی). دوام جفت گیری معمولی 500 چرخه است. محدوده دمای عملیاتی به طور کلی از -40 درجه سانتیگراد تا +125 درجه سانتیگراد است.
ساخت و ساز و مواد: تقریباً 70 درصد از حجم کانکتور SMA را اشغال می کند. تماس مرکز عمدتاً از آلیاژ مس با روکش طلا است، عایق معمولاً PTFE است و محفظه آن از آلیاژ مس با روکش طلا یا فولاد ضد زنگ است که رسانایی الکتریکی عالی و مقاومت در برابر خوردگی را متعادل می کند. علاوه بر این، Elite Electronics همچنین کانکتورهای SSMA RF با عملکرد درجه بندی ضد آب و آب بندی هرمتیک ارائه می دهد.
تنظیمات نصب:در اشکال مختلف از جمله انواع مستقیم/راست زاویه، نصب فلنجی، لحیم کاری PCB، و نسخه های چین دار کابل موجود است.
پارامترهای فنی:
| مدل | SSMA(S)-KFD232G |
| روش کوه | پایه فلنج |
| تماس با مرکز | آلیاژ مس، روکش طلا |
| مسکن | فولاد ضد زنگ، غیرفعال سازی |
| عایق | PTFE |
| فرکانس | DC ~ 18 گیگاهرتز |
| ماندگاری | 500 چرخه جفت گیری |
| جنسیت | زن |
| سفارشی سازی | با توجه به ترسیم |

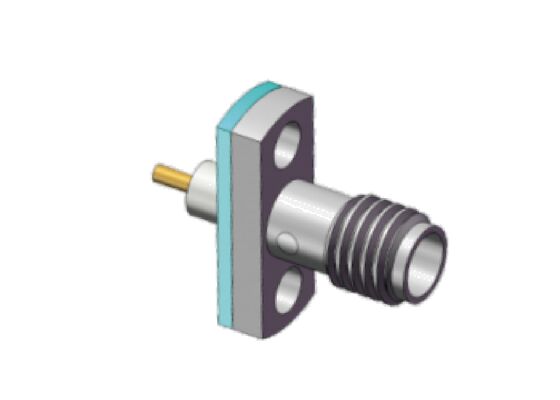

نمای کلی پایه اتصال فلنج ضد آب SSMA RF:
جک 2 سوراخ اتصال فلنج فولادی ضد زنگ SSMA RF مدل:SSMA-KFD232G
برنامه های کاربردی:
پرونده های هوافضا،پرونده های تست و اندازه گیری،ارتباطات مایکروویو،تجهیزات الکترونیک پزشکی،الکترونیک صنعتی و طراحی PCB با چگالی بالا.
سفارشی سازی:
سری Elite Electronics SSMA RF Connector شامل پایه فلنجی SSMA RF Connector، کانکتورهای کابل مینی SMA و کانکتورهای نصب PCB از طریق سوراخ SSMA است که راه حل های اتصال RF قابل اعتماد و با کارایی بالا را متناسب با نیازهای شما ارائه می دهد.
ما شرایط پرداخت انعطافپذیری از جمله T/T و L/C را ارائه میدهیم، و ظرفیت عرضه مقیاسپذیر ما را میتوان به طور کامل با نیازهای خاص شما سفارشی کرد و از انجام به موقع سفارش اطمینان حاصل کرد. کانکتورهای Elite Electronics SSMA RF را برای عملکرد ثابت، قابل اعتماد و راه حل های سفارشی مهندسی شده برای مطابقت با درخواست های کاربردی منحصر به فرد شما انتخاب کنید.
SSMA سفارشی سازی MOQ: 200 عدد
بسته بندی و حمل و نقل:
بسته بندی:
کانکتورهای Elite Electronics SSMA RF با راه حل های حفاظتی پیشرو در صنعت بسته بندی شده اند که به طور خاص برای محافظت از قطعات دقیق در طول حمل و نقل بین المللی طراحی شده اند. هر کانکتور Elite SSMA RF به صورت جداگانه در کیسه های ESD ضد الکتریسیته ساکن مهر و موم شده است و به طور موثر از آسیب تخلیه الکترواستاتیک (ESD)، رطوبت و نفوذ گرد و غبار برای حفظ یکپارچگی و عملکرد اصلی جلوگیری می کند. پس از آب بندی جداگانه، کانکتورها در کارتن های بالشتکی سفت و محکم و ضربه گیر قرار می گیرند که به طور موثر ضربه، ارتعاش و فشار خارجی را در حین جابجایی، مرتب سازی و حمل و نقل در مسافت های طولانی کاهش می دهد. تمام بستهبندیها به وضوح با اطلاعات دقیق محصول - از جمله شماره مدل، مشخصات فنی و مقدار دقیق - علامتگذاری میشوند تا مدیریت موجودی ساده، شناسایی سریع محصول و دریافت بدون دردسر برای مشتریان جهانی را فراهم کند و تجربه کل زنجیره تامین را بهینه کند.
حمل و نقل:
ما راه حل های قابل اعتماد و جهانی حمل و نقل را برای تحویل سریع و ایمن اتصالات SSMA RF خود ارائه می دهیم. همه سفارشها از طریق حاملهای لجستیک بینالمللی قابل اعتماد با ردیابی کامل زمان واقعی برای مشاهده کامل حمل و نقل ارسال میشوند. کانکتورهای SSMA RF ما به عنوان قطعات الکترونیکی شکننده با مراقبت های ویژه در کل فرآیند حمل و نقل برای از بین بردن آسیب های حمل و نقل و اطمینان از تحویل به موقع و در شرایط عالی استفاده می شوند.
Elite Electronics با شرکتهای معتبر بینالمللی لجستیک همکاری میکند تا همه سفارشهای اتصال SSMA RF را انجام دهد، و عملکرد ردیابی بیدرنگ 24 ساعته و 7 روز هفته را ارائه میکند که دید کامل محموله را ارائه میدهد - از ارسال انبار ما تا مقصد نهایی شما، به شما این امکان را میدهد که پیشرفت سفارش خود را در هر زمان و هر مکان نظارت کنید.
سوالات متداول:
Q1: مارک کانکتور SSMA RF چیست؟
A1: کانکتور SSMA RF دارای مارک ELT است.
Q2: کانکتور SSMA RF کجا تولید می شود؟
A2: کانکتور SSMA RF در شهر شیان، چین تولید می شود.
Q3: کانکتور SSMA RF چه گواهینامه هایی دارد؟
A3: کانکتور RF دارای گواهی ISO9001 و ISO14001 است.
Q4: حداقل مقدار سفارش و جزئیات بسته بندی برای اتصال SSMA RF چیست؟
A4: حداقل مقدار سفارش 50 قطعه است. بسته بندی هر کیسه 10 عدد و در کارتن 100 عدد می باشد.
Q5: زمان تحویل و شرایط پرداخت برای سفارش اتصال SSMA RF چیست؟
A5: زمان تحویل 5-10 روز کاری برای سفارشات سهام است. شرایط پرداخت پذیرفته شده T/T یا L/C است.
