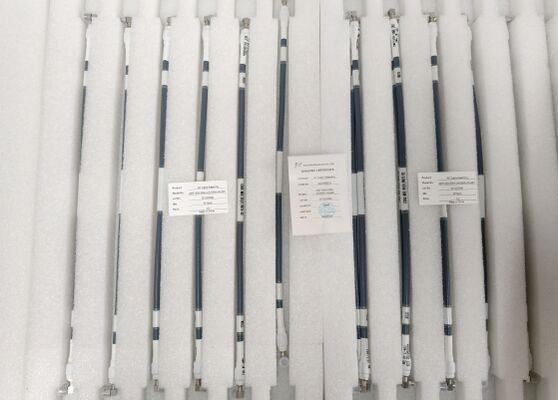

مجموعه کابل RF SMA زاویه راست سفارشی DC-18GHz جفت گیری CXN 3450 برای ماژول RF - دو طرفه سفارشی
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | مونتاژ کابل RF زاویه راست | تماس مرکز اتصال: | آلیاژ مس، روکش طلا |
|---|---|---|---|
| پوسته کانکتور: | فولاد ضد زنگ ، انفعال | ولتاژ نامی: | 750 ولت |
| مقاومت عایق: | 5000 اهم | فرکانس: | DC ~ 18 گیگاهرتز |
| VSWR: | حداکثر 1.35 | محدوده دما: | -55℃~+125℃ |
| اود: | 7.4 میلی متر | کابل جفت گیری: | EQV CXN 3450 |
| سبک کابل: | کانکتور SMA زاویه راست دو انتهایی | سفارشی سازی: | DC~18GHz به عنوان درخواست مشتری |
| طول کابل: | طول های مختلف مطابق درخواست | برنامه: | انتقال سیگنال RF، ماژول RF |
| امپدانس: | 50 اهم | ||
| برجسته کردن: | کابل RF SMA زاویه راست,مجموعه کابل های رادیویی DC-18GHz,کابل RF SMA قابل تنظیم |
||
توضیحات محصول
مونتاژ کابل RF SMA
مونتاژ کابل RF SMA الکترونیک الیت، که با کانکتورهای Sub-Miniature A (SMA) خاتمه یافته است، جریان اصلی صنعت برای راه حل های اتصال RF است. با طراحی فشرده، عملکرد برتر فرکانس بالا و اتصال قوی و قابل اعتماد، انتقال سیگنال پایدار را برای سیستم های حیاتی RF ارائه می دهد. هنگام انتخاب مونتاژ کابل RF SMA، ملاحظات کلیدی شامل امپدانس 50 اهم، محدوده فرکانس، نوع کابل و سازگاری محیطی است - همه اینها برای بهینه سازی راندمان سیستم و یکپارچگی سیگنال ضروری هستند. این مونتاژهای با کارایی بالا به طور گسترده در ارتباطات مایکروویو، تست و اندازه گیری، هوافضا، ارتباطات ماهواره ای و زیرساخت 5G مورد استفاده قرار می گیرند و به عنوان اجزای اصلی برای اتصال سیگنال RF با سرعت بالا و قابلیت اطمینان بالا عمل می کنند.
قابلیت های تولید
به عنوان یک تولید کننده حرفه ای کانکتورهای RF و مونتاژ کابل RF، ما چندین خط تولید مونتاژ اختصاصی را برای اطمینان از پاسخگویی سریع و تحویل به موقع برای خواسته های سفارشی مشتریان اداره می کنیم. مونتاژ کابل RF SMA ما طیف وسیعی از فرکانس ها را از DC تا 18 گیگاهرتز پوشش می دهد و راه حل های متنوع و متناسب با کاربرد را برای موارد استفاده مختلف صنعتی و تجاری RF ارائه می دهد. ما در تولید مونتاژ کابل RF استاندارد و سفارشی تخصص داریم و الزامات عملکرد سختگیرانه سیستم های RF فرکانس بالا را برآورده می کنیم.
کابل های کواکسیال RF سازگار
کابل 0.086، کابل 0.141، CNX3506، CXN3657، CXN3507، CXN3449، CXN3450، CXN3508، CXN3500، کابل سری SFF، کابل RF انعطاف پذیر، کابل نیمه انعطاف پذیر، کابل نیمه صلب، کابل RG178، کابل RG316، کابل تثبیت کننده دما با تلفات کم، کابل تست زرهی، کابل RF فوق العاده انعطاف پذیر، کابل موج میلی متری
کانکتورهای کابل RF که ما تولید می کنیم
SMA، SSMA، SMP، SMPM، SMPS (کوچکتر از SMPM)، ASMP (بزرگتر از SMP)، نوع N، TNC، TNCA، 2.92 میلی متر، 2.4 میلی متر، 1.85 میلی متر، 3.5 میلی متر، 1.0 میلی متر، 0.8 میلی متر
مونتاژهای موجبر
ما همچنین مونتاژهای موجبر سفارشی با کارایی بالا را طراحی و تولید می کنیم که مجموعه جامع محصولات اتصال RF ما را تکمیل می کند تا تمام نیازهای سیستم RF یکپارچه شما را برآورده کند.
داده های فنی
هر دو سر SMA نری فرکانس تا DC تا 18 گیگاهرتز مونتاژ کابل RF با طول های مختلف
| فنی | مواد و پرداخت | ||
| امپدانس | 50 اهم | هادی مرکزی کانکتور A، B | آلیاژ مس، آبکاری طلا |
| DWV | 1000 ولت | هادی خارجی کانکتور A، B | فولاد ضد زنگ، پاسیواسیون |
| مقاومت عایق | ≥5000 مگا اهم | کابل جفت شونده | EQV CXN 3450 |
| فرکانس | DC~18 گیگاهرتز | قطر خارجی کابل | 7.4 میلی متر |
| دما | دمای عملیاتی: -55 درجه سانتیگراد تا +125 درجه سانتیگرادکاربردهااز زاویه راست SMA نری به زاویه راست SMA نری مونتاژ کابل RFکاربردها <1.35کاربردهااز زاویه راست SMA نری به زاویه راست SMA نری مونتاژ کابل RFکاربردها | ||
| مونتاژ کابل RF زاویه راست الکترونیک الیت به طور گسترده در زمینه های هوانوردی، ناوبری، هوافضا، ارتباطات ماهواره ای، رادار، آنتن، ارتباطات مایکروویو و ارتباطات دیجیتال، الکترونیک، زمینه های اندازه گیری استفاده می شود. | زمینه ارتباطاتمونتاژ کابل RF زاویه راست ما برای ایستگاه های پایه 5G، دستگاه های ارتباطات ماهواره ای، تجهیزات بی سیم و موارد دیگر ایده آل است. آنها اتصالات قابل اعتماد بین ماژول های RF و اجزای کلیدی مانند آنتن ها و فیلترها را امکان پذیر می کنند و انتقال سیگنال پایدار فرکانس بالا را تضمین می کنند. | ||
زمینه تست و اندازه گیریمونتاژ کابل RF به طور ویژه برای اتصالات پورت تست ابزارهای دقیق از جمله تحلیلگرهای طیف و تحلیلگرهای شبکه طراحی شده است. با داشتن دقت بالا و تلفات درج کم، داده های اندازه گیری دقیق و سازگار را برای برنامه های تست RF ارائه می دهند.زمینه هوافضا
مونتاژ کابل RF زاویه راست ما که برای سیستم های رادار، تجهیزات ناوبری و دستگاه های الکترونیکی هوافضا مناسب است، برای مقاومت در برابر محیط های عملیاتی شدید مهندسی شده و الزامات سختگیرانه برای انتقال سیگنال فرکانس بالا و فوق العاده قابل اعتماد را برآورده می کند.
زمینه الکترونیک پزشکی
برای دستگاه های پزشکی پیشرفته مانند سیستم های تصویربرداری تشدید مغناطیسی (MRI)، مونتاژ کابل RF زاویه راست SMA غیر مغناطیسی ما به طور موثر از تداخل میدان مغناطیسی جلوگیری می کند و دقت تشخیص و تصویربرداری پزشکی را حفظ می کند.
بسته بندی و حمل و نقل
بسته بندی:
مونتاژ کابل RF با دقت در یک کارتن بسته بندی می شود تا از حمل و نقل ایمن اطمینان حاصل شود. کابل با پد فوم محافظ در جای خود محکم می شود تا از هرگونه آسیب در حین حمل و نقل جلوگیری شود. جعبه با نام محصول و مشخصات برای شناسایی آسان برچسب گذاری شده است.
حمل و نقل:
ما حمل و نقل سریع و قابل اعتماد را برای مونتاژ کابل RF ارائه می دهیم. پس از حمل و نقل، شماره ردیابی محموله خود را دریافت خواهید کرد.
استعلام قیمت
سوال 1: آیا شما یک شرکت تجاری هستید یا یک تولید کننده؟
پاسخ: ما یک تولید کننده حرفه ای قطعات اتصال RF/مایکروویو با بیش از 23 سال تجربه غنی در تولید کانکتورهای RF، مونتاژ کابل RF و قطعات اتصال RF هستیم.
سوال 2: در حال حاضر چه محصولاتی را می توانید ارائه دهید؟
پاسخ: ما طیف کاملی از قطعات RF/مایکروویو را عرضه می کنیم، از جمله کانکتورهای RF، آداپتورهای RF، مونتاژ کابل RF، محصولات موجبر، کانکتورهای هرمتیک شیشه به فلز، کانکتورهای میکرو D-sub، اتصالات دوار مایکروویو و سایر قطعات اتصال مایکروویو سفارشی.
سوال 3: آیا نمونه رایگان موجود است؟
پاسخ: بله، نمونه های رایگان برای محصولات RF موجود با شرایط جمع آوری بار برای مشتریان جهانی موجود است.
سوال 4: آیا شرکت شما می تواند سفارشی سازی را بپذیرد؟
پاسخ: سفارشی سازی ODM به شدت مورد استقبال قرار می گیرد. با پشتوانه بیش از 23 سال تجربه حرفه ای ODM، الکترونیک الیت خدمات سفارشی سازی یک مرحله ای از جمله طراحی محصول، تحقیق و توسعه، توسعه و ادغام را برای تمام نیازهای محصول اتصال RF شما از جمله مونتاژ کابل RF با طول های مختلف ارائه می دهد.
سوال 5: شرایط پرداخت چیست؟
پاسخ: ما از شرایط پرداخت انعطاف پذیر جهانی پشتیبانی می کنیم: L/C، T/T، Western Union، تضمین تجارت (شامل پرداخت کارت اعتباری و T/T) و سایر روش های پرداخت بین المللی رایج.
سوال 6: زمان سرب چقدر است؟
پاسخ: • سفارشات نمونه: 5 روز کاری
• سفارشات عمده کانکتور RF: 3-4 هفته (بسته به مقدار سفارش، الزامات ODM و مشخصات محصول)
• سفارشات عمده مونتاژ کابل RF: 8-13 هفته
سوال 7: چگونه کالاها را به من تحویل می دهید؟
پاسخ: ما با برترین شرکت های حمل و نقل بین المللی (DHL، UPS، FedEx، TNT) برای تحویل سریع با نرخ حمل و نقل رقابتی برای محموله های جهانی همکاری می کنیم. حمل و نقل هوایی و حمل و نقل دریایی نیز برای سفارشات عمده محصولات RF برای برآورده کردن نیازهای مختلف حمل و نقل در دسترس است.
سوال 8: چقدر باید منتظر بمانم تا کالاهایم برسند؟
پاسخ: • حمل و نقل هوایی: 5-8 روز کاری (تحویل جهانی)
• حمل و نقل بین المللی: 3-8 روز کاری (تحویل درب به درب)
سوال 9: کیفیت محصول شما چگونه است؟
پاسخ: به عنوان یک تامین کننده با کیفیت بالا و مورد اعتماد برای بسیاری از پروژه های ملی با فناوری پیشرفته، ما کیفیت محصول را به عنوان هسته توسعه خود در نظر می گیریم. ما یک تیم کنترل کیفیت (QC) حرفه ای و سختگیرانه و فرآیندهای تولید استاندارد داریم، تمام محصولات مطابق با استانداردهای درجه کیفیت صنعت RF بین المللی تولید و بازرسی می شوند تا از عملکرد و قابلیت اطمینان برتر اطمینان حاصل شود.
سوال 10: گارانتی شما چیست؟
پاسخ: ما 6 ماه گارانتی محصول را از تاریخ تحویل ارائه می دهیم. الکترونیک الیت اهمیت زیادی به خدمات پس از فروش جهانی می دهد و پشتیبانی فنی جامع را برای تمام محصولات RF/مایکروویو ما ارائه می دهد.
