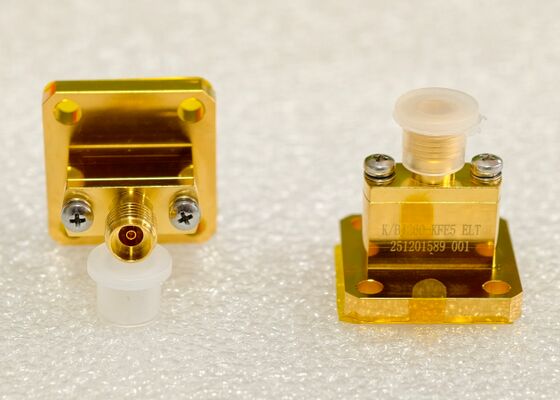

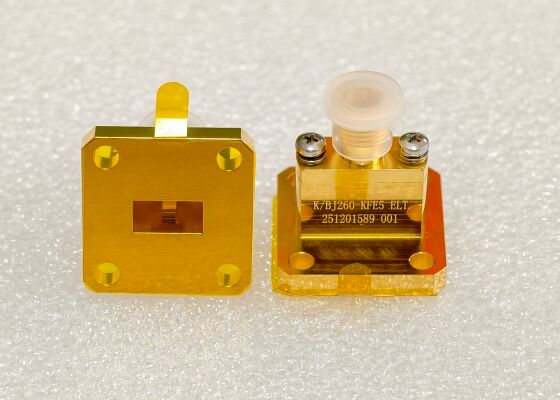

آداپتور موج به هم محوری با پورت موج WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 از 6.5GHZ تا 145GHz

تصویر بزرگ : آداپتور موج به هم محوری با پورت موج WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 از 6.5GHZ تا 145GHz بهترین قیمت

جزئیات محصول:

محل منبع:	شیان شانشی
نام تجاری:	ELT
گواهی:	ISO9001, ISO14001
شماره مدل:	K/BJ260-KFE5

پرداخت:

مقدار حداقل تعداد سفارش:	10 عدد در صورت عدم موجودی
قیمت:	Depend on the quantity
جزئیات بسته بندی:	جعبه کارتن
زمان تحویل:	در عرض 8-12 هفته پس از پرداخت
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	به نیازهای شما بستگی دارد

مخاطب

توضیحات محصول جزئیات

نام محصول:	موجبر به آداپتور کواکسیال	اندازه موجبر:	BJ260 (WR34)
محدوده فرکانس:	21.7 گیگاهرتز الی 33 گیگاهرتز	VSWR:	≤1.3
از دست دادن درج:	0.35db	سبک موجبر:	پایان راه اندازی، زاویه راست
فرکانس:	6.5 گیگاهرتز تا 145 گیگاهرتز	پورت موجبر:	WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD1
برجسته کردن:	هدایت موج WR90 به آداپتور هم محوری , آداپتور پورت موج WR15 , WRD750 تبدیل هم محوری موج هدایت

معرفی محصول

شرکت Elite Electronics آداپتورهای موجبر به کواکسیال را با محدوده فرکانسی 6.5 گیگاهرتز تا 145 گیگاهرتز طراحی و تولید می‌کند. این آداپتورها با قابلیت اطمینان بالا، اندازه فشرده و عملکرد برجسته، به طور گسترده در سیستم‌های اندازه‌گیری مایکروویو و تجهیزات موج میلی‌متری استفاده می‌شوند، که معمولاً در طراحی سیستم‌های رادار به دلیل قابلیت تحمل توان بالا، در شبکه‌های تغذیه آنتن برای تلفات کم و دقت فاز، و در آزمایشگاه‌های تست کاربرد دارند.

پورت‌های موجبر در پیکربندی‌های استاندارد مستطیلی و دو شیاره موجود هستند و پورت‌های موجبر غیر استاندارد سفارشی نیز برای برآورده کردن الزامات خاص کاربر ارائه می‌شوند. انتهای کواکسیال دارای طیف گسترده‌ای از رابط‌های اتصال است، از جمله N، TNC، SMA، SMP، 3.5 میلی‌متر، K (2.92 میلی‌متر)، 2.4 میلی‌متر، 1.85 میلی‌متر، 1.0 میلی‌متر، 0.8 میلی‌متر و انواع میکرو استریپ. از نظر ساختاری، آداپتورهای موجبر به کواکسیال به دو نوع تقسیم می‌شوند: لانچ انتهایی و زاویه راست. قابل ذکر است که مدل زاویه راست را می‌توان برای کاربردهای توان بالا نیز پیکربندی کرد.

موجبر مستطیلی به صورت WR با عدد همراه که عرض داخلی موجبر را به صدم اینچ نشان می‌دهد. طیف محصولات ما شامل موجبرهای مستطیلی مطابق با مدل‌های استاندارد مانند WR-90، WR-75، WR-60، WR51، WR-42، WR-34، WR-28، WR-22، WR-19، WR-15، WR-12، WR-10، WR-8، WRD750، WRD650، WRD500، WRD180 است. ما همچنین می‌توانیم طبق نقشه سفارشی‌سازی کنیم.

نقشه شماتیک

آداپتور موجبر به کواکسیال لانچ انتهایی زنانه WR34 به K 2.92 میلی‌متر، 21.7 تا 33 گیگاهرتز

آداپتور موجبر به کواکسیال زاویه راست زنانه WR34 به K 2.92 میلی‌متر، 21.7 تا 33 گیگاهرتز

سایر آداپتورهای موجبر به کواکسیال

ما همچنین سایر آداپتورهای موجبر به کواکسیال مانند آداپتور موجبر به SMA، آداپتور موجبر به نوع N، آداپتور موجبر به 2.4 میلی‌متر، آداپتور موجبر به 1.85 میلی‌متر، آداپتور موجبر به 1.0 میلی‌متر، آداپتور موجبر به 0.8 میلی‌متر را داریم. لطفاً در صورت نیاز به مدل‌های دیگر آزادانه با ما تماس بگیرید.

آداپتور موجبر به کواکسیال	رابط کواکسیال	موجبر اندازه پورت	محدوده فرکانس
آداپتور موجبر به SMA	SMA	BJ100 (WR90)	8.2 تا 12.5 گیگاهرتز
آداپتور موجبر به SMA	SMA	BJ120 (WR75)	9.84 تا 15 گیگاهرتز
آداپتور موجبر به SMA	SMA	BJ140 (WR62)	11.9 تا 18 گیگاهرتز
آداپتور موجبر به SMA	SMA	BJ180 (WR51)	14.5 تا 22 گیگاهرتز
آداپتور موجبر به K	2.92 میلی‌متر	BJ220 (WR42)	17.6 تا 26.7 گیگاهرتز
آداپتور موجبر به K	2.92 میلی‌متر	BJ260 (WR34)	21.7 تا 33 گیگاهرتز
آداپتور موجبر به K	2.92 میلی‌متر	BJ320(WR28)	26.4 تا 40 گیگاهرتز
آداپتور موجبر به 2.4 میلی‌متر	2.4 میلی‌متر	BJ400(WR22)	32.9 تا 50 گیگاهرتز
آداپتور موجبر به 1.85 میلی‌متر	1.85 میلی‌متر	BJ500 (WR19)	39.2 تا 59.6 گیگاهرتز
آداپتور موجبر به 1.85 میلی‌متر	1.85 میلی‌متر	BJ620 (WR15)	50 تا 67 گیگاهرتز، 49.8 تا 70 گیگاهرتز
آداپتور موجبر به 1.0 میلی‌متر	1.0 میلی‌متر	BJ740 (WR12)	60 تا 90 گیگاهرتز
آداپتور موجبر به 1.0 میلی‌متر	1.0 میلی‌متر	BJ900 (WR10)	74 تا 110 گیگاهرتز
آداپتور موجبر به SMA	SMA	WRD650	6 تا 18 گیگاهرتز
آداپتور موجبر به SMA	SMA	WRD750	7.5 تا 18 گیگاهرتز
آداپتور موجبر به K	2.92 میلی‌متر	WRD180	18 تا 40 گیگاهرتز
آداپتور موجبر به N	نوع N	WRD500	6 تا 18 گیگاهرتز

مرجع متقابل استانداردهای موجبر - سری WR و سری BJ چین

استاندارد چین	استاندارد بین‌المللی	محدوده فرکانس (گیگاهرتز)
BJ84	WR112	6.57 تا 9.99
BJ100	WR90	8.20 تا 12.5
BJ120	WR75	9.84 تا 15.0
BJ140	WR62	11.9 تا 18.0
BJ180	WR51	14.5 تا 22.0
BJ220	WR42	17.6 تا 26.7
BJ260	WR34	21.7 تا 33.0
BJ320	WR28	26.3 تا 40.0
BJ400	WR22	32.9 تا 50.1
BJ500	WR19	39.2 تا 59.6
BJ620	WR15	49.8 تا 75.8
BJ740	WR12	60.5 تا 91.9
BJ900	WR10	73.8 تا 112

کاربرد
1. سیستم‌های هوافضا و رادار
- سیستم‌های رادار: آداپتورهای موجبر به کواکسیال برای اتصال شبکه تغذیه موجبر در انتهای آنتن با ماژول‌های فرستنده/گیرنده (T/R) کواکسیال در قسمت پشتی استفاده می‌شوند. آنها باید سازگاری فاز سیگنال را تضمین کنند، به خصوص در باندهای فرکانسی بالا (مانند باند X و باند Ku)؛
- سیستم‌های اخلال الکترونیکی: در زنجیره‌های ارسال و دریافت سیگنال استفاده می‌شوند و به نسبت موج ایستاده ولتاژ (VSWR) بسیار پایین برای اطمینان از خلوص سیگنال نیاز دارند؛
- سیستم‌های تلمتری: در محیط‌های پر ارتعاش و ضربه‌ای پرواز، اتصالات زاویه راست یا مقاوم شده، اتصالات الکتریکی قابل اطمینانی را فراهم می‌کنند.
2. ارتباطات ماهواره‌ای (Satcom)
- ایستگاه زمینی فرستنده/گیرنده: آداپتور موجبر به کواکسیال خروجی موجبر آنتن‌های سهموی را به ورودی‌های کواکسیال تقویت‌کننده‌های نویز کم (LNA) یا تقویت‌کننده‌های توان (PA) متصل می‌کند.
- تست بار ماهواره: در طول تأیید زمینی بار ماهواره، از اتصالات با کارایی بالا برای شبیه‌سازی انتقال سیگنال در محیط فضایی استفاده می‌شود و دقت تست را تضمین می‌کند. پیوندهای بین ماهواره‌ای: در داخل ماهواره‌ها، ساختارهای فشرده موجبر به کواکسیال اغلب برای صرفه‌جویی در فضا و کاهش وزن استفاده می‌شوند.
3. تست و اندازه‌گیری
- تست آنتن: آنتن‌های موجبر را به تحلیل‌گرهای شبکه برداری (VNA) متصل می‌کند. به خصوص در باند موج میلی‌متری (26.5 گیگاهرتز تا 110 گیگاهرتز)، اتصالات با دقت بالا (مانند کانکتورهای 2.4 میلی‌متر یا 2.92 میلی‌متر) مورد نیاز است. تست در اتاق آنکوئیک: اتصالات برای هدایت سیگنال‌ها از خطوط انتقال موجبر به تجهیزات تست کواکسیال در داخل اتاق‌های EMC استفاده می‌شوند. تجهیزات تست خودکار (ATE): آداپتورهای زاویه راست اغلب در فیکسچرهای تست با فضای محدود برای بهینه‌سازی چیدمان استفاده می‌شوند.
4. ارتباطات بی‌سیم (5G/6G و رله مایکروویو)
- تحقیق و توسعه موج میلی‌متری 5G/6G: در نمونه‌سازی و تست ایستگاه پایه برای اتصال تراشه‌ها/ماژول‌های موج میلی‌متری با تجهیزات تست استفاده می‌شود. ارتباطات مایکروویو نقطه به نقطه: برای کوپلینگ و نظارت سیگنال در لینک‌های انتقال مایکروویو دوربرد استفاده می‌شود.
5. تحقیقات صنعتی، پزشکی و علمی
- مایکروویو صنعتی: نظارت بر توان در تجهیزات گرمایش و خشک کردن مایکروویو.
- مایکروویو پزشکی: انتقال سیگنال در تجهیزات فیزیوتراپی مایکروویو و هایپرترمیا تومور.
- تاسیسات علمی در مقیاس بزرگ: در شتاب‌دهنده‌های ذرات و تلسکوپ‌های رادیویی (مانند FAST) برای انتقال سیگنال با توان بالا و نویز کم استفاده می‌شود.

آداپتور موج به هم محوری با پورت موج WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 از 6.5GHZ تا 145GHz

بسته‌بندی و حمل و نقل

آداپتورهای موجبر به کواکسیال ما با دقت بسته‌بندی می‌شوند تا حداکثر محافظت را در طول حمل و نقل تضمین کنند. هر کانکتور به صورت جداگانه در مواد ضد الکتریسیته ساکن پیچیده شده و در یک جعبه محکم و ضربه‌گیر قرار داده می‌شود تا از هرگونه آسیب ناشی از ضربه یا لرزش جلوگیری شود.

بسته‌بندی به وضوح با اطلاعات محصول، از جمله شماره قطعه و مشخصات، برچسب‌گذاری شده است تا شناسایی و مدیریت موجودی را آسان کند.

آداپتور موج به هم محوری با پورت موج WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 از 6.5GHZ تا 145GHz

پرسش و پاسخ:

س1: آیا شما شرکت تجاری هستید یا تولید کننده؟
پاسخ: ما تولید کننده با بیش از 23 سال تجربه در زمینه قطعات اتصال RF/مایکروویو هستیم.

س2: در حال حاضر چه محصولاتی را می‌توانید ارائه دهید؟
پاسخ: کانکتورهای RF، آداپتورها، مونتاژ کابل، آداپتور موجبر به کواکسیال، محصولات موجبر، کانکتورهای هرمتیک شیشه به فلز، میکرو D-sub، مفاصل دوار مایکروویو و سایر قطعات مایکروویو.

س3: آیا نمونه رایگان موجود است؟
پاسخ: بله، در صورت موجود بودن، نمونه رایگان با جمع‌آوری کرایه در دسترس است.

س4: آیا شرکت شما می‌تواند سفارشی‌سازی را بپذیرد؟
پاسخ: ODM مورد استقبال قرار می‌گیرد. با بیش از 23 سال تجربه در ODM، Elite Electronics می‌تواند در طراحی، توسعه محصول، تحقیق و توسعه و ادغام محصولات اتصال شما کمک کند.

س5: شرایط پرداخت چیست؟
پاسخ: ما می‌توانیم L/C، T/T، Western Union، Trade Assurance (کارت اعتباری و T/T) و غیره را بپذیریم.

س6: زمان تحویل چقدر است؟
پاسخ: 5-7 روز کاری برای سفارشات نمونه، 4-12 هفته برای سفارشات تولید انبوه (بر اساس مقادیر مختلف، ODM و غیره)

س7: چگونه کالاها را به من تحویل می‌دهید؟
پاسخ: به طور کلی، ما با اکسپرس‌های بین‌المللی مانند DHL، UPS، FedEx، TNT همکاری می‌کنیم تا مشتریان ما بتوانند کالاهای خود را به سرعت اما با کمترین کرایه دریافت کنند. در عین حال، حمل و نقل هوایی و دریایی نیز در دسترس است.

س8: چه مدت باید منتظر بمانم تا کالاهایم برسند؟
پاسخ: 5-8 روز کاری برای حمل و نقل هوایی، 3-8 روز کاری برای اکسپرس بین‌المللی.

س9: کیفیت آداپتور موجبر به کواکسیال شما چگونه است؟
پاسخ: به عنوان تامین‌کنندگان با کیفیت بالا برای بسیاری از پروژه‌های ملی با فناوری پیشرفته، ارائه محصولات عالی راه توسعه ماست. ما یک تیم کنترل کیفیت قوی و فرآیند بسیار سختگیرانه برای تضمین کیفیت خود مطابق با استانداردهای مختلف درجه کیفیت داریم.
