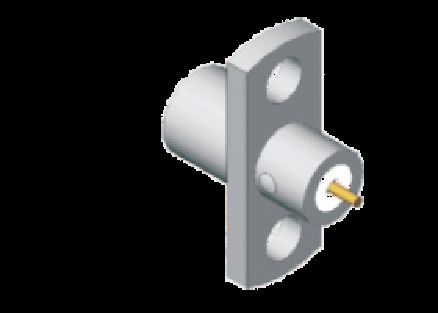

فولاد ضد زنگ SMP نر نیمه دندانه دار نصب شده روی پنل SMP پلاگین فلنج 2 سوراخ نصب شده دندانه دار محدود فرکانس تا 18 گیگاهرتز
|
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | 2 سوراخ فلنج SMP کانکتور مرد | مدل: | SMP-JFD127G |
|---|---|---|---|
| دامنه فرکانس: | 0.3MHz-18GHz | محفظه: | فولاد ضد زنگ ، منفعل |
| مخاطب: | آلیاژ مس ، کمرنگ طلا | عایق: | PTFE |
| سبک کوه: | 2 سوراخ فلنج نصب | مقاومت عایق: | >5000MΩ |
| DWV: | 500 ولت | ناراحتی: | 50Ω |
| عمق درگیری: | 2.79 میلی متر | درجه حرارت: | -55℃℃+125℃ |
| نمونه: | در انبار | ||
| برجسته کردن: | کانکتور RF SMP استیل ضد زنگ,SMP پلگ نر با نصب فلنج,کانکتور نصب پنل SMP 18 گیگاهرتز,SMP male plug with flange mount,18GHz SMP panel mount connector |
||
توضیحات محصول:
کانکتور SMP یک کانکتور کواکسیال RF زیرمینیاتوری فشاری است که برای کاربردهای فرکانس بالا تا 40 گیگاهرتز طراحی شده است. این کانکتور به دلیل اندازه جمع و جور و عملکرد قابل اعتمادش شناخته شده است و آن را برای استفاده در دستگاه‌های الکترونیکی مختلف، سیستم‌ها، ارتباطات، استاکوم، رادار و غیره برای اتصال بین برد ایده‌آل می‌کند. این کانکتور می‌تواند فضای نصب بزرگ‌تری را برای تحقق اتصال برد با چگالی بالا ذخیره کند. پلاگین نر دارای سه ساختار است: قفل کامل، قفل محدود (همچنین به نام قفل نیمه، قفل نصفه) و سوراخ صاف (شامل دستکش گیرنده).
با توجه به کاربردهای مختلف، کاربر می‌تواند پلاگین نر را با ساختارهای مختلف انتخاب کند. هنگامی که کاربر نیازی به تداخل فرکانسی ندارد، می‌تواند قفل کامل را انتخاب کند. قفل کاملدارای حداکثر نیروی نگهداری اتصال، بهترین مقاومت در برابر لرزش و عملکرد ضربه است. این کانکتور معمولاً برای اتصال کابل استفاده می‌شود.
هنگامی که کاربر به دفعات زیادی نیاز به درج دارد، می‌تواند از قفل محدود (همچنین به نام قفل نیمه، قفل نصفه) استفاده کند. نیروی نگهداری متوسط استبر اساس ساختار سوراخ صاف. این کانکتور به طور گسترده برای مونتاژ PCB و اتصالات جفت‌گیری کور استفاده می‌شود.هنگامی که کاربر نیاز بیشتری دارد یا باید کانکتورهای برد به برد SMP زیادی را مونتاژ کند، می‌تواند ساختار سوراخ صاف را انتخاب کند. سوراخ صاف
دارای نیروی درگیر شدن و جدا شدن یکسان است و عدم تراز محوری و شعاعی را مجاز می‌کند. این کانکتور اغلب در اتصالات جفت‌گیری کور استفاده می‌شود.مشخصات الکتریکی
|
امپدانس
|
||
|
50Ω
|
محدوده فرکانس
|
|
|
DC~40GHz
|
ولتاژ نامی
|
|
|
170VRMS
|
مقاومت ولتاژ دی‌الکتریک
|
|
|
500VRMS
|
مقاومت عایق
|
|
|
≥5000MΩ
|
مقاومت تماس
|
|
|
|
عادی ≤2.5mΩ
|
هادی مرکزی
|
|
عادی ≤6mΩ
|
VSWR
|
|
|
DC~18GHz
|
ابعاد کلی کانکتور نر SMP با قفل محدود استیل ضد زنگ (واحد: میلی‌متر):
|
|
| DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | مستقیم | |
| ≤1.25 | ≤1.3 | ابعاد کلی کانکتور نر SMP با قفل محدود استیل ضد زنگ (واحد: میلی‌متر): | سایر | |
| ≤1.3 | ابعاد کلی کانکتور نر SMP با قفل محدود استیل ضد زنگ (واحد: میلی‌متر): | |||
| ≤1.25 | ≤1.3 | ابعاد کلی کانکتور نر SMP با قفل محدود استیل ضد زنگ (واحد: میلی‌متر): | سایر | |
| ≤1.3 | ابعاد کلی کانکتور نر SMP با قفل محدود استیل ضد زنگ (واحد: میلی‌متر): |
SMP-JFD127Gاستیل ضد زنگ دیگر
کانکتور پلاگین نر SMP با نصب روی پنل 2 سوراخمدل مشابه: سری SMP-JFD19G، این سری ما همچنین رابطی با سوراخ صاف داریم.استیل ضد زنگ دیگر
کانکتور پلاگین نر SMP با نصب روی پنل 2 سوراخمدل مشابه: سری SMP-JFD19G، این سری ما همچنین رابطی با سوراخ صاف داریم.برای محصولات بیشتر، لطفاً آزادانه با ما تماس بگیرید تا کاتالوگ فروش کانکتورهای SMP با نصب فلنج را دریافت کنید: sales3@xa-elite.com.cn
کاربردها:
Xi'an Elite Electronic یک تولید کننده پیشرو در زمینه کانکتورها و آداپتورهای RF، اجزای مایکروویو/موج‌بر و مجموعه‌های کابل است که در زمینه‌های هوافضا، هوانوردی، ناوبری، ماهواره، رادار،
ارتباطاتبیش از 23 سال خدمت می‌کند.سفارشی‌سازی:خدمات سفارشی‌سازی محصول برای کانکتور RF SMP در دسترس است:
نام تجاری: ELT
MOQ: 200 عدد
قیمت: بسته به مقدار
لطفاً نقاشی یا جزئیات را برای ما ارسال کنید و ما به مهندس خود اجازه خواهیم داد تا ارزیابی را ترتیب دهد یا ما مدل جایگزین را توصیه می‌کنیم یا راه‌حل خود را به شما ارائه می‌دهیم.
ما همچنین می‌توانیم سفارشی‌سازی را برای کانکتورهایی مانند
SMA، SSMA، SMP، SSMP(SMPM)، CSMP(SMPS)، ASMP، N، TNC، TNCA، TMA، BMA، SBMA، 2.92mm، 2.4mm، 1.85mm، کانکتورهای Micro D،
بارهای RF،آنتن‌ها، فیلترها، تقسیم‌کننده‌های توان، کوپلرها ارائه دهیم.بسته‌بندی و حمل و نقل:بسته‌بندی برای کانکتور نصب فلنج RF SMP:
1 عدد/ کیسه پلاستیکی کوچک
10 عدد/ کیسه پلاستیکی بزرگتر
100 عدد/ جعبه کارتن
کانکتور پلاگین نر RF SMP به طور ایمن در یک جعبه مقوایی کوچک بسته‌بندی می‌شود تا از محافظت آن در هنگام حمل و نقل اطمینان حاصل شود. جعبه با نام محصول و مشخصات برای شناسایی آسان برچسب‌گذاری شده است.
برای حمل و نقل، کانکتور نر RF SMP در کارتن قرار می‌گیرد. ما شماره پیگیری را پس از حمل و نقل ارائه خواهیم داد.
