کانکتور هدر چند پین هرمتیک سه پین با سطح اتصال تخت فرزکاری شده MC-1412-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| آبکاری: | اندود | سنجاق: | چند پین |
|---|---|---|---|
| شماره پین: | 3 پین | ماده پین: | Kovar 4J29 |
| جنس شیشه: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| گواهی: | ROHS ISO-9001-2015 | بسته بندی: | مهر و موم های فلزی |
| نام تجاری: | ELT(Elite) | ODM: | با توجه به نیاز شما قابل تنظیم است |
| برجسته کردن: | کانکتور هرمتیک 3 پین با اتصال سیم طلا,کانکتور هدر چند پین DC MC-1412-JH,کانکتور آببندی شیشه به فلز,نصب سطحی,glass to metal seal connector surface mount |
||

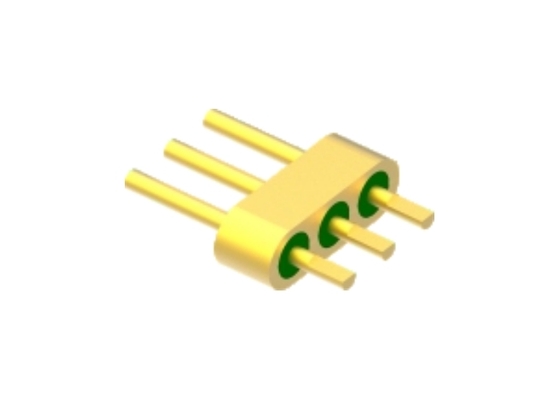

کانکتور هدر چند پین هرمتیک 3 پین با سطح اتصال صاف فرزکاری شده
مشخصاتJMC-1946-JH:
| نام محصول | هدر چند پین هرمتیک 3 پین |
| امپدانس | NA |
| نوع | 3 پین |
| ردیف ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | کُوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥100 ولت |
|
هرمتیک بودن نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایقی | ≥2000MΩ |
| دمای عملیاتی | -65℃~+260℃ |
مقدمه
فیدترهای RF/DC آب بندی هرمتیک شیشه به فلز /هدرهای چند پین /کانکتورهمچنین نامیده می شودعایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزای با الزامات آب بندی گاز استفاده می شوند. آنها یکی از حیاتی ترین اجزا در اجزای آب بندی هستند.
از شیشه با ثابت دی الکتریک پایین و تلفات دی الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می شود. بدنه و هادی ازآلیاژ کُوار ساخته شده است که در دمای بالا زینتر شده است و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبک های ترمینال مانند اتصال سیم طلا، لحیم کاری و جفت شدن و غیره است. عایق های شیشه ای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و در سال های اخیر به طور گسترده در صنایع تولید الکترونیک مورد استفاده قرار گرفته اند.
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار وقابلیت اطمینان بالا
-هادی داخلی: انتخاب روش اتصال سیم طلا، لحیم کاری و جفت شدن
کاربرد:
طیف گسترده ای از بسته های الکترونیکی،هوافضا تجاری, ماهواره ها، رادار و سایر موارد در صنعت هوانوردی، فضانوردی و خودرو. می توان از آن با محصولات SMA، موج میلی متری استفاده کرد.
مزایا:
-آبکاری طلای 1.27 میکرومتر
-دقیقکنترل تلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدماتمقرون به صرفه
-موجودی زیاد برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی
لیست محصولات:
| 50 اهم RF تک پین سری JM | انتخاب جفت شدن لحیم کاری و اتصال |
| 50 اهم RF تک پین سری استاندارد JM | انتخاب جفت شدن لحیم کاری و اتصال |
| 50 اهم RF تک پین سری غیر استاندارد JM | انتخاب جفت شدن لحیم کاری و اتصال |
| سری DC تک پین JK | انتخاب لحیم کاری و اتصال |
| سری استاندارد DC تک پین JK | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد DC تک پین JK | انتخاب لحیم کاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
انتخاب 1-9 پین با 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوعکانکتور آب بندی هرمتیک شیشه به فلزداریم،اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید.
