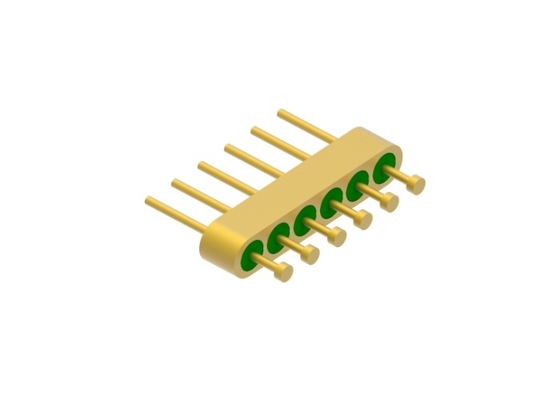

6-پین ناخن سر شیشه به فلز سر مهر و موم هرمتیک با سیم طلا اتصال سطح MC-1124-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 6 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| نام تجاری: | ELT(Elite) | ODM: | can be customized according to your requirement |
هدر چند پین DC هرمتیک با سر میخ 6 پین با سطح اتصال سیم طلا

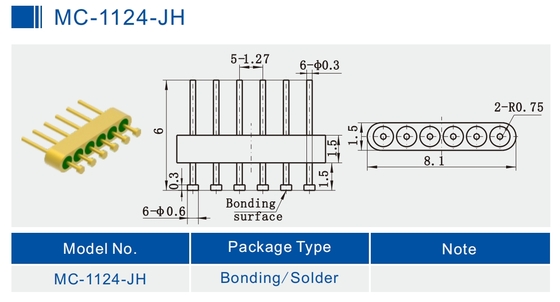

مشخصاتMC-1124-JH:
| نام محصول | هدر چند پین هرمتیک با سر میخ |
| امپدانس | NA |
| نوع | 6 پین |
| ردیف‌ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | Kovar 4J29 |
|
جنس شیشه
رنگ شیشه
|
7050 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ مقاومت | ≥100V |
|
هرمتیک نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایق | ≥2000MΩ |
| دمای کارکرد | -65℃~+260℃ |
مقدمه
آب‌بندهای هرمتیک شیشه به فلز RF/DC /هدرهای چند پین /کانکتورهمچنین نامیده می شودعایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزای دارای الزامات آب بندی گاز استفاده می شوند. آنها یکی از مهمترین اجزا در اجزای آب بندی هستند.
شیشه با ثابت دی الکتریک کم و تلفات دی الکتریک کم به عنوان ماده عایق و پشتیبانی استفاده می شود. بدنه و هادی ازآلیاژ Kovar ساخته شده است که در دمای بالا تف جوشی شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبک های ترمینال مانند اتصال سیم طلا، لحیم کاری و جفت شدن و غیره است. عایق های شیشه ای کوچک، سبک وزن، هرمتیک، بسیار قابل اعتماد هستند و در سال های اخیر در صنایع تولید الکترونیک گسترش یافته اند.
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار وقابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم کاری و روش جفت شدن برای انتخاب
کاربرد:
طیف گسترده ای از بسته های الکترونیکی، اقدامات متقابل الکترونیکی، ماهواره ها، موشک ها، رادار و سایر موارد در زمینه های نظامی، هوانوردی، هوافضا و خودرو. می توان از آن با SMA، محصولات موج میلی متری استفاده کرد.
مزایا:
-درجه نظامی با آبکاری طلای 1.27um
-کنترل دقیقتلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات باصرفه اقتصادی بالا
-سهام بزرگ برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی
لیست محصولات:
| سری JM تک پین RF 50Ω | انتخاب لحیم کاری و اتصال |
| سری استاندارد JM تک پین RF 50Ω | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JM تک پین RF 50Ω | انتخاب لحیم کاری و اتصال |
| سری JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال سر میخ |
|
سری JMC هدر چند پین
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
طیف گسترده |
توجه:
ما بیش از 100000 نوعکانکتورهای آب بندی هرمتیک شیشه به فلز داریم،اگر کانکتوری که استفاده می کنید پیدا نشد، لطفاً با ما تماس بگیرید و جزئیات خود را ارائه دهید.
