کانکتورهای الکتریکی هرمتیک 20 پین 2 ردیف، اندازه کوچک، اتصال سیم طلا MC-827T2-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین هرمتیک | امپدانس: | دیگر |
|---|---|---|---|
| سنجاق: | 20 پین | ردیف: | 2 ردیف |
| آبکاری: | اندود | ماده پین: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| گواهی: | ROHS ISO-9001-2015 | ||
| برجسته کردن: | 0.5mm سرپوش بدون نفوذ با اتصال سیم طلایی,دو ردیف اتصال شیشه به مهر فلزی,MC-827T2-JH سرپوش بسته با گارانتی,2 rows glass to metal seal connector,MC-827T2-JH hermetic header with warranty |
||

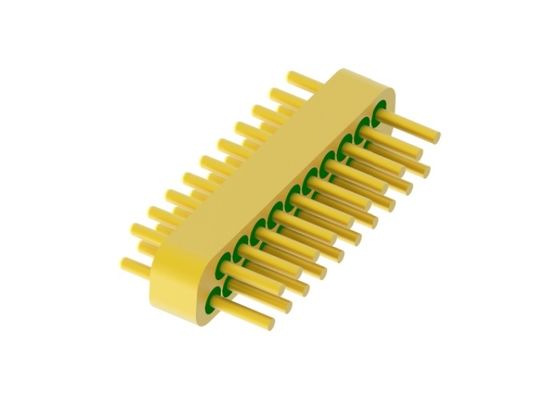

هدرهای چند پین 20 پین 2 ردیف هرمتیک با سطح اتصال سیم طلا
آببندیهای شیشهای به فلزی هرمتیک RF/DC /هدرهای چند پین /کانکتور همچنین نامیده میشود عایق شیشهای. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزایی که نیاز به آببندی گازی دارند، استفاده میشوند. آنها یکی از حیاتیترین اجزا در اجزای آببندی هستند.
از شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و نگهدارنده استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا زینتر شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند اتصال سیم طلا، لحیمکاری و جفتگیری و غیره است. عایقهای شیشهای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و در سالهای اخیر به طور گسترده در صنایع تولید الکترونیک مورد استفاده قرار گرفتهاند.
مشخصات:
| نام محصول | شیشه به فلز هدرهای چند پین |
| امپدانس | دیگر |
| نوع | 20 پین |
| ردیفها | 2 ردیف |
| رنگ | آبکاری شده با طلا |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥300V |
|
هرمتیک بودن نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایقی | ≥2000MΩ برای پین تکی، ≥1000MΩ برای چند پین، |
| دمای عملیاتی | -65℃~+260℃ |

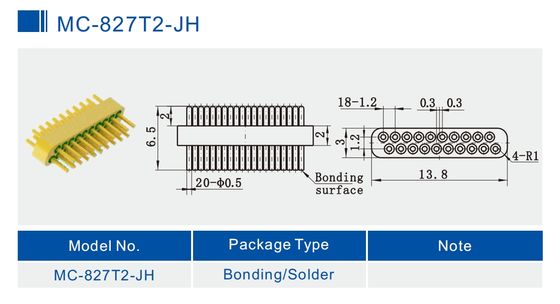

تصویر جزئی
واحد: میلیمتر
لیست محصولات:
| 50Ω RF تک پین سری JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| 50Ω RF تک پین سری استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| 50Ω RF تک پین سری غیر استاندارد JM | انتخاب لحیمکاری، جفتگیری و اتصال |
| DC تک پین سری JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری استاندارد JK | انتخاب لحیمکاری و اتصال |
| DC تک پین سری غیر استاندارد JK | انتخاب لحیمکاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
کاتالوگ-آببندیهای هرمتیک شیشهای به فلزی.pdf
ویژگیها:
- اندازه کوچک
- سبک وزن
- هرمتیک
- کیفیت پایدار و قابلیت اطمینان بالا
- هادی داخلی: اتصال سیم طلا، لحیمکاری و روش جفتگیری برای انتخاب
کاربرد:
محدوده کاربرد وسیع بستههای الکترونیکی، هوافضا تجاری، ماهوارهها، رادار و سایر موارد در زمینه هوانوردی، فضانوردی و خودرو. میتوان آن را با محصولات SMA، موج میلیمتری استفاده کرد.
مزایا:
- آبکاری طلا 1.27 میکرومتر
- کنترل تلرانس
سختگیرانه-
طراحی استاندارد و سفارشی برای انتخاب.- محصولات و خدمات با
هزینه-اثربخشی بالا
- موجودی زیاد برای اندازههای استاندارد
- تحویل سریع برای محصولات سفارشی
توجه:ما بیش از 100,000 نوع کانکتورهای آببندی هرمتیک شیشهای به فلزی داریم،
