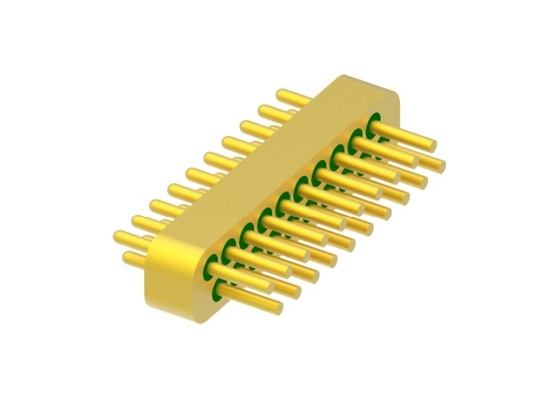

کانکتورهای الکتریکی هرمتیک 20 پین 2 ردیفه اندازه کوچک اتصال سیم طلا MC-827T1-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین هرمتیک | امپدانس: | دیگر |
|---|---|---|---|
| سنجاق: | 20 پین | ردیف: | 2 ردیف |
| آبکاری: | اندود | ماده پین: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| گواهی: | ROHS ISO-9001-2015 | ||
| برجسته کردن: | کانکتورهای هدر هرمتیک 20 پین,کانکتورهای شیشه به فلز با قطر پین 0.5 میلی متر,کانکتورهای هرمتیک اتصال سیم طلا |
||
هدر هرمتیک ۲۰ پین ۲ ردیف با قطر پین ۰.۵ میلی‌متر با سطح اتصال سیم طلایی
آب‌بندی شیشه به فلز RF/DC Feedthroughs /هدرهای چند پین /کانکتور نامیده می‌شود عایق شیشه‌ای. آنها عمدتاً برای انتقال سیگنال‌های مایکروویو، سیگنال‌های قدرت و سیگنال‌های کنترلی بین ماژول‌ها و ماژول‌ها، ماژول‌ها و اجزایی که نیاز به آب‌بندی گازی دارند استفاده می‌شوند. آنها یکی از حیاتی‌ترین اجزا در اجزای آب‌بندی هستند.
شیشه با ثابت دی‌الکتریک پایین و تلفات دی‌الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می‌شود. پوسته و هادی از آلیاژ کووار ساخته شده‌اند که در دمای بالا تف‌جوشی شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبک‌های پایانی مانند اتصال سیم طلایی، لحیم‌کاری و جفت‌گیری و غیره است. عایق‌های شیشه‌ای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و در سال‌های اخیر در صنایع تولید الکترونیک به طور گسترده‌ای مورد استفاده قرار گرفته‌اند.
مشخصات:
| نام محصول | شیشه به فلز هدرهای چند پین |
| امپدانس | دیگر |
| نوع | ۲۰ پین |
| ردیف‌ها | ۲ ردیف |
| رنگ | آبکاری شده با طلا |
| جنس پوسته و پین | کووار ۴J29 |
|
جنس شیشه
رنگ شیشه
|
نوع ۷۰۵۲ یا ۷۰۷۰
سبز یا سفید
|
| محدوده فرکانس | نا |
| VSWR | نا |
| ولتاژ تحمل | ≥۳۰۰ ولت |
|
هرمتیک بودن نرخ نشت |
< ۱.۰۱۳۲۵ X ۱۰-۳ پاسکال*سانتی‌متر مکعب۳/ثانیه < ۱X ۱۰-۹ mbar*l/s < ۱ x ۱۰-۹سی‌سی هلیوم در ثانیه @ ۱ اتم |
| مقاومت عایق | ≥۲۰۰۰ مگا اهم برای پین تکی، ≥۱۰۰۰ مگا اهم برای چند پین، |
| دمای عملیاتی | -۶۵ درجه سانتی‌گراد ~ +۲۶۰ درجه سانتی‌گراد |

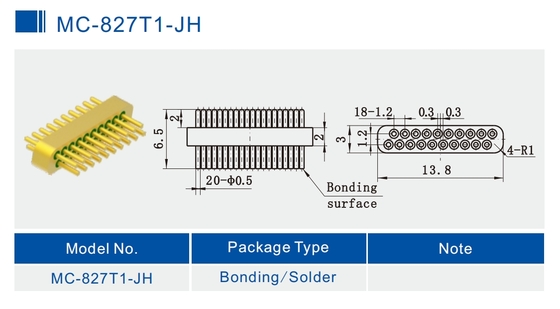

تصویر جزئیات
واحد: میلی‌متر
لیست محصولات:
| ۵۰ اهم RF تک پین سری JM | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| ۵۰ اهم RF تک پین سری استاندارد JM | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| ۵۰ اهم RF تک پین سری غیر استاندارد JM | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| سری DC تک پین JK | انتخاب لحیم‌کاری و اتصال |
| سری استاندارد DC تک پین JK | انتخاب لحیم‌کاری و اتصال |
| سری غیر استاندارد DC تک پین JK | انتخاب لحیم‌کاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
انتخاب ۱-۹ پین با ۱-۳ ردیف |
| ابعاد سفارشی |
محدوده وسیع |
کاتالوگ-آب‌بندی شیشه به فلز.pdf
ویژگی‌ها:
- اندازه کوچک
- سبک وزن
- هرمتیک
- کیفیت پایدار و قابلیت اطمینان بالا
- هادی داخلی: انتخاب روش اتصال سیم طلایی، لحیم‌کاری و جفت‌گیری
کاربرد:
محدوده کاربرد وسیع بسته‌های الکترونیکی، هوافضا تجاری، ماهواره‌ها، رادار و سایر موارد در زمینه هوافضا، فضانوردی و خودرو. می‌توان آن را با محصولات SMA، موج میلی‌متری استفاده کرد.
مزایا:
- آبکاری طلای ۱.۲۷ میکرومتر
- کنترل تلرانس
دقیق-
طراحی استاندارد و سفارشی برای انتخاب.- محصولات و خدمات با
هزینه بالا و کارایی بالا
- موجودی زیاد برای اندازه‌های استاندارد
- تحویل سریع برای محصولات سفارشی
توجه:ما بیش از ۱۰۰,۰۰۰ نوع کانکتورهای آب‌بندی شیشه به فلز هرمتیک داریم،
