جک زاویه راست SSMA زنانه RF اتصال کواکسیال 4 سوراخ فلنج نصب با Microstrip تخت برای ارتباطات
|
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتورهای SSMA RF | سبک: | زاویه راست |
|---|---|---|---|
| مدل: | SSMA-KWFD18 | محدوده فرکانس: | 0.3 مگاهرتز - 18 گیگاهرتز |
| امپدانس: | 50Ω | ولتاژ نامی: | 250 ولت |
| DWV: | 750 ولت | مقاومت عایق: | ≥5000MΩ |
| هادی مرکزی: | آلیاژ مس، روکش طلا | هادی بیرونی: | آلیاژ مس، روکش طلا |
| روش کوه: | 4 سوراخ فلنج پایه | Microstrip Flat: | اندازه تخت 0.2×φ0.88 |
| پیچ: | 10-36UNS-2 | عایق ها: | PTFE |
| برنامه: | Satcom، مخابرات، الکترونیک | ||
| برجسته کردن: | کانکتور RF تخت میکرو استریپ,کانکتور کواکسیال RF SSMA جک,کانکتور RF نصب فلنج 4 سوراخ |
||

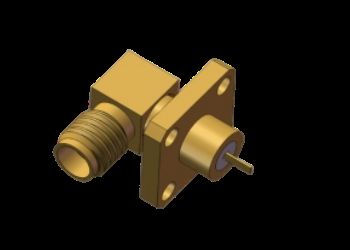

4 سوراخ فلنج نصب زاویه راست SSMA / مینی SMA RF Coax Microstrip Flat Connector تا 18GHz
مشخصات محصول
| پست ها | ارزش |
|---|---|
| نام محصول | RA SSMA مخلوط کننده مسطح مایکروستریپ زنانه |
| مدل | SSMA-KWFD18 |
| محدوده فرکانس | 0.3MHz-18GHz |
| مقاومت | 50Ω |
| ولتاژ نامی | 250 ولت |
| DWV | ۷۵۰ ولت |
| مقاومت عایق | ≥5000MΩ |
| راننده مرکز | آلیاژ مس، طلا شده |
| راننده خارجی | آلیاژ مس، طلا شده |
| روش نصب | 4 سوراخ فلنج نصب |
| عایق ها | PTFE |
| نمونه ها | موجود و در دسترس |
خلاصه ی محصول
کانکتورهای RF SSMA Right Angle نسخه های فشرده ای از استاندارد رابط SMA هستند که تقریباً 70٪ از اندازه کانکتورهای سنتی SMA است. این کانکتورها دارای:
- اندازه فشرده با پهنای باند فرکانس گسترده
- عملکرد مکانیکی و الکتریکی برتر
- قابلیت اطمینان بالا در کاربردهای سخت
- اتصال رشته ای (10-36UNF-2)
- مقاومت مشخص 50Ω
- عملکرد فرکانسی تا 30GHz
ابعاد رابط
SSMA Right Angle 4 Hole Flange Mount SSMA RF connectors with Microstrip Flat Dimensions SSMA-KWFD18 (Unit: mm) (SSMA زاویه راست 4 سوراخ فلنج نصب کنتاکتورهای RF SSMA با ابعاد مسطح مایکروستریپ SSMA-KWFD18) (واحد: میلی متر)
دیگر فولاد ضد زنگ 4 سوراخ فلنج نصب زاویه راست اتصال SSMA RF مدل: SSMA-KWFD61G
درخواست ها
ایده آل برای انتقال سیگنال مایکروویو با دقت بالا در:
- سیستم های ارتباطی مایکروویو
- تجهیزات اندازه گیری
- کاربردهای هوافضا
- سیستم های رادار
- زمینه های الکترونیک
بسته بندی و حمل
بسته بندی:هر یک از اتصال دهنده های RF SSMA زاویه راست 4 سوراخ برای اطمینان از حمل و نقل ایمن به دقت در کارتون های محافظ بسته بندی شده است.
حمل و نقل:ما از خدمات کوریری قابل اعتماد با شماره ردیابی برای همه محموله ها استفاده می کنیم.
حمل و نقل:ما از خدمات کوریری قابل اعتماد با شماره ردیابی برای همه محموله ها استفاده می کنیم.
يادداشت:برای دیگر مدل های مشابه اتصال زاویه راست فلنج، لطفا بررسی کنیدفهرست مادر حالی که برخی از مدل ها در انبار هستند، همه آنها می توانند به سرعت تولید شوند تا نیازهای مشتری را برآورده کنند.
