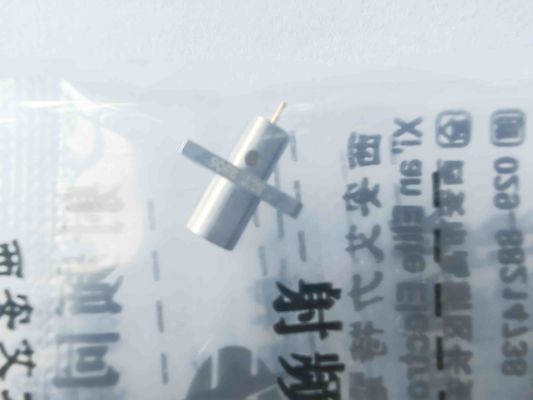

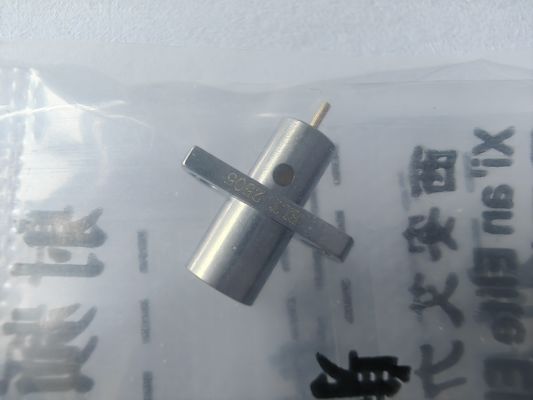

فولاد ضد زنگ SMP مرد پلگ 2 سوراخ فلنج نصب تمام دتنت میکرو استریپ کانکتور با فرکانس تا 18GHz
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | 2 سوراخ فلنج SMP کانکتور مرد | مدل: | SMP-JFD30G-F |
|---|---|---|---|
| محدوده فرکانس: | 0.3MHz-18GHz | مسکن: | فولاد ضد زنگ ، منفعل |
| تماس ها: | آلیاژ مس ، کمرنگ طلا | عایق: | PTFE |
| سبک کوه: | 2 سوراخ فلنج نصب | مقاومت عایق: | >5000MΩ |
| DWV: | 500 ولت | ناگزیر بودن: | 50Ω |
| عمق درگیری: | 2.79 میلی متر | دما: | -55℃℃+125℃ |
| ذخایر: | در دسترس نیست |
توضیحات محصول:
کانکتور SMP یک کانکتور کواکسیال RF زیرمینیاتوری فشاری است که برای کاربردهای فرکانس بالا تا 40 گیگاهرتز طراحی شده است. این کانکتور به دلیل اندازه جمع و جور و عملکرد قابل اعتمادش شناخته شده است و آن را برای استفاده در دستگاه‌های الکترونیکی مختلف، سیستم‌ها، ارتباطات، استاکوم، رادار و غیره برای اتصال بین برد ایده‌آل می‌کند. این کانکتور می‌تواند فضای نصب بیشتری را برای تحقق اتصال برد با چگالی بالا ذخیره کند. دوشاخه نر دارای سه ساختار است: قفل کامل، قفل محدود (همچنین به نام قفل نیمه، قفل نصفه) و سوراخ صاف (شامل دستکش گیرنده).
با توجه به کاربردهای مختلف، کاربر می‌تواند دوشاخه نر را با ساختارهای مختلف انتخاب کند. هنگامی که کاربر نیازی به تداخل فرکانسی ندارد، می‌تواند قفل کامل را انتخاب کند. قفل کاملدارای حداکثر نیروی نگهداری اتصال، بهترین مقاومت در برابر لرزش و عملکرد ضربه است. این کانکتور معمولاً برای اتصال کابل استفاده می‌شود.
هنگامی که کاربر به دفعات زیادی درج نیاز دارد، می‌تواند از قفل محدود (همچنین به نام قفل نیمه، قفل نصفه) استفاده کند. نیروی نگهداری متوسط استبر اساس ساختار سوراخ صاف. این کانکتور به طور گسترده برای مونتاژ PCB و اتصالات جفت‌گیری کور استفاده می‌شود.هنگامی که کاربر به کانکتورهای برد به برد SMP بیشتری نیاز دارد یا باید آن‌ها را مونتاژ کند، می‌تواند ساختار سوراخ صاف را انتخاب کند. سوراخ صاف
دارای نیروی درگیر شدن و جدا شدن یکسان است و عدم تراز محوری و شعاعی را مجاز می‌کند. این کانکتور اغلب در اتصالات جفت‌گیری کور استفاده می‌شود.ابعاد کلی کانکتور قفل کامل نر SMP استیل ضد زنگ (واحد: میلی‌متر):
SMP-JFD30G-Fبرای کانکتور نصب فلنج 2 سوراخ دوشاخه نر SMP استیل ضد زنگ: سری SMP-JFD30G، ما همچنین نوع سوراخ صاف SMP-JFD30G-S را داریم.
استیل ضد زنگ دیگر
کانکتور نصب فلنج 2 سوراخ دوشاخه نر SMPمدل مشابه: سری SMP-JFDتوجه 3: عمق درگیری: 2.79 میلی‌متر
توجه 1: عمق درگیری: 2.79 میلی‌متر
برای محصولات بیشتر، لطفاً آزادانه با ما تماس بگیرید تا کاتالوگ محصولات را دریافت کنید sales3@xa-elite.com.cn
کاربردها:
Xi'an Elite Electronic یک تولید کننده پیشرو در زمینه کانکتورها و آداپتورهای RF، اجزای مایکروویو/موج‌بر و مجموعه‌های کابل است که در صنایع هوافضا، هوانوردی، ناوبری، ماهواره، رادار،
ارتباطاتبیش از 23 سال خدمت می‌کند.سفارشی‌سازی:خدمات سفارشی‌سازی محصول برای کانکتور RF SMP:
نام تجاری: ELT
MOQ: 200 عدد
قیمت: بسته به مقدار
لطفاً نقاشی یا جزئیات را برای ما ارسال کنید و ما به مهندس خود اجازه خواهیم داد تا ارزیابی را ترتیب دهد یا ما مدل جایگزین را توصیه می‌کنیم یا راه‌حل خود را به شما ارائه می‌دهیم.

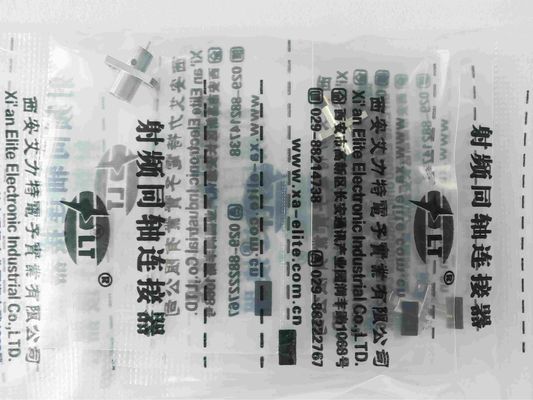

بسته‌بندی و حمل و نقل:
بسته‌بندی برای کانکتور نصب فلنج RF SMP:
1 عدد/ کیسه پلاستیکی کوچک
10 عدد/ کیسه پلاستیکی بزرگتر
100 عدد/ جعبه کارتن
کانکتور RF SMP با خیال راحت در یک جعبه مقوایی کوچک بسته‌بندی می‌شود تا از محافظت آن در هنگام حمل و نقل اطمینان حاصل شود. این جعبه با نام محصول و مشخصات برای شناسایی آسان برچسب‌گذاری شده است.
برای حمل و نقل، کانکتور RF SMP در کارتن قرار می‌گیرد. ما پس از حمل و نقل شماره پیگیری را ارائه خواهیم داد.
