2.4mm مرد فولاد ضد زنگ RF کانکتور کواکسیال با کابل SF102E / SF102
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال RF 2.4 میلی متری | مقاومت: | 50Ω |
|---|---|---|---|
| طول عمر: | 500 چرخه | درخواست: | کامپیوتر / شبکه های محلی |
| مواد: | فولاد ضد زنگ | پوشش: | منفعل شده |
| جنسیت: | نر | گواهینامه: | ISO-9001-2015 |
| برجسته کردن: | 2.4mm فولادی فولادی RF Coaxial Connector,2.4 میلی متر کانکتور هم محوری RF مرد,SF102E RF Coaxial Connector,2.4mm Male RF Coaxial Connector,SF102E RF Coaxial Connector |
||

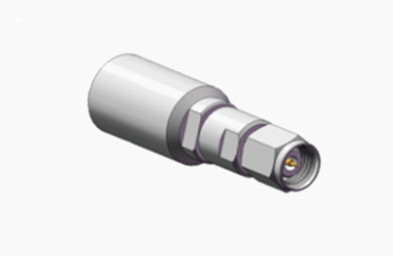

2.4mm مرد فولاد ضد زنگ RF کانکتور کواکسیال با کابل SF102E / SF102
کانکتور سری 2.4mm یک کانکتور موج میلی متری با عملکرد بالا است که برای فرکانس های تا 50GHz طراحی شده است و از یک رابط هوایی با اتصال رشته ای استفاده می کند.با اندازه کوچک خود مشخص می شود.این کانکتورها اغلب در اندازه گیری های مایکروویو با فرکانس بالا و تجهیزات امواج میلی متری استفاده می شوند.
مشخصات
|
ویژگی های الکتریکی
|
||||
|
مقاومت
|
50Ω
|
|||
|
محدوده فرکانس
|
DC √50GHz
|
|||
|
ولتاژ نامی
|
170VRMS (حداکثر سطح دریا)
|
|||
|
دی الکتریک مقاومت ولتاژ
|
500VRMS (حداکثر سطح دریا)
|
|||
|
مقاومت عایق
|
≥5000MΩ
|
|||
|
مقاومت تماس |
هادی خارجی
|
≤2mΩ
|
||
|
مدير مرکزي
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||

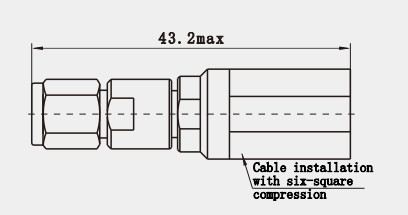

نقشه دقیق:
ویژگی ها:
از نظر عملکرد پایه، قطر رسانای بیرونی کانکتور 2.4 میلی متر 2.4 میلی متر است، با مقاومت مشخص 50Ω، با استفاده از دی الکتریک هوا.این به آن اجازه می دهد تا تا فرکانس های 50GHz کار کند، که آن را برای محیط های شدید برای اندازه گیری دقیق و انتقال داده با سرعت بالا مناسب می کند. با تشکر از عملکرد الکتریکی عالی و طراحی کوچک،به طور گسترده ای در مهندسی رادار استفاده می شود، اقدامات مقابله ای الکترونیکی، ارتباطات ماهواره ای و سایر زمینه ها.
مزایا:
| محصولات عادی | محصولات نخبه | |
| محدوده فرکانس | DC~40GHz | DC ~ 65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| دوام | ۳۰۰ چرخه | >500 چرخه |
کاربرد:
اول، کانکتور 2.4mm برای فرکانس های بسیار بالا طراحی شده است، تا DC-50GHz. این محدوده فرکانس بالا باعث می شود که آن را برای سیستم های ارتباطی امواج میلی متری ایده آل انتخاب کند.در این محدوده فرکانس، انواع دیگر کانکتورها اغلب نمی توانند چنین عملکردی عالی را ارائه دهند، بنابراین کانکتور 2.4mm به ویژه در برنامه های فرکانس فوق العاده بالا مهم است.
دوم، اندازه کوچک آن نیز یک مزیت قابل توجهی است. در طراحی تجهیزات ارتباطی مدرن و ابزارهای دقیق، استفاده از فضا یک ملاحظه مهم است.قطر رسانای بیرونی 2.4mm کنتاکتور تنها 2.4mm است، که آن را مناسب برای برنامه های کاربردی محدود فضا. به عنوان مثال در ارتباطات ماهواره ای و سیستم های رادار،در صورتی که اندازه و وزن تجهیزات به شدت محدود باشد، کانکتور ۲٫۴ میلی متری کوچک بسیار مناسب است.
محصولات اصلی ما
| آداپتور RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور RF MCX/MMCX |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
| مجموعه های کابل های RF |
| راهنماي موج به آداپتور هم محوري |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
توجه:
ما بیش از 10000 نوعکانکتور، اگر کانکتور شما استفاده نمی شود یافت، لطفا با ما تماس بگیرید با جزئیات خود را..
