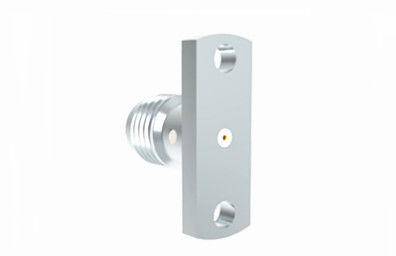

کانکتور RF SMA مادگی نیکل اندود فولاد ضد زنگ با میکرو استریپ
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| برجسته کردن: | کانکتور SMA مادگی نیکل اندود,کانکتور SMA RF فولاد ضد زنگ,کانکتور RF میکرو استریپ SMA مادگی |
||
کانکتور RF مادگی SMA نیکل اندود فولاد ضد زنگ با میکرو استریپ
سری SMA یک کانکتور کواکسیال RF فشرده و فرکانس بالا است که مطابق با MIL-C-39012 توسعه یافته و تولید شده است. این کانکتور دارای اندازه کوچک، پهنای باند وسیع و عملکرد الکتریکی برتر است. به عنوان یکی از پرکاربردترین کانکتورهای کواکسیال RF در زمینه های مختلف ارتباطات مایکروویو و تجهیزات اندازه گیری، کانکتورهای SMA با کارایی بالا ما می توانند تا 20 گیگاهرتز کار کنند.
مشخصات:
توجه: داده های خاص مدل بر اساس داده های برگه مشخصات محصول است.
| مشخصات الکتریکی | ||
| امپدانس | 50Ω | |
| محدوده فرکانس | DC~18GHz | |
| ولتاژ نامی | 335VRMS* | |
| مقاومت ولتاژ دی الکتریک | 1000VRMS* | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکزی | هادی مرکزی | ≤3.0mΩ |
| هادی خارجی | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| مشخصات مواد و مکانیکی: | |||
| هادی مرکزی | نری/پلاگ | برنج | آبکاری طلا |
| مادگی/سوکت | برنز بریلیوم | آبکاری طلا | |
| کانتکت انعطاف پذیر | برنز بریلیوم | نیکل اندود | |
| پوسته/محفظه | برنج | آبکاری طلا | |
| پوسته/محفظه | فولاد ضد زنگ | غیرفعال شده | |
| عایق | PTFE | ||
| حلقه آب بندی | لاستیک سیلیکونی | ||
| دوام | 500 سیکل | ||
| گشتاور | 0.79~1.13N.m | ||
| *سایر مواد و پوشش های پرداخت شده قابل سفارشی سازی هستند | |||

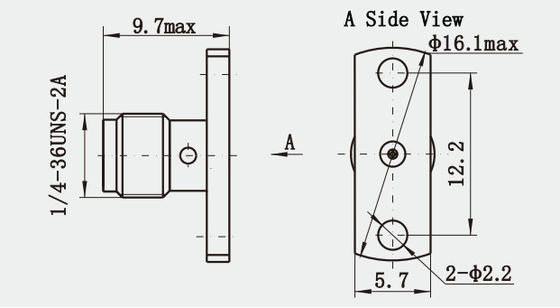

نقشه طرح کلی و تصاویر بیشتر از
کانکتور RF مادگی SMA نیکل اندود فولاد ضد زنگ با میکرو استریپ:
(واحد :میلی متر)
مزایا:
1. عملکرد الکتریکی عالی: در محدوده فرکانس کاری خود، کانکتور SMA دارای افت بازگشت کم (تطابق امپدانس خوب)، افت درج کم و نسبت موج ایستاده ولتاژ (VSWR) خوب است.
2. پایداری مکانیکی: کانکتورهای SMA از مکانیزم اتصال رزوه ای استفاده می کنند که پایداری و تکرارپذیری اتصال قوی را تضمین می کند.
3. مقاومت در برابر خوردگی: استفاده از مواد فولاد ضد زنگ مقاومت بالایی در برابر خوردگی به کانکتورهای SMA می دهد و آنها را برای محیط های بیرونی یا سخت مناسب می کند.
کاربرد:
1. سیستم های ارتباطی مایکروویو: در سیستم های ارتباطی نقطه به نقطه و ماهواره ای، کانکتورهای SMA برای انتقال سیگنال با کارایی بالا استفاده می شوند.
2. تجهیزات تست: کانکتورهای SMA معمولاً در تجهیزات تست RF مانند تحلیلگرهای شبکه و تحلیلگرهای طیف یافت می شوند زیرا می توانند سیگنال های فرکانس بالا را بدون ایجاد افت درج بیش از حد مدیریت کنند.
3. سیستم های رادار و ناوبری: در سیستم های رادار و برنامه های ناوبری GPS، کانکتورهای SMA می توانند برای اتصال آنتن ها و سایر اجزای فرکانس بالا استفاده شوند.
کاتالوگ محصولات:
| آداپتور RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF TNC |
| کانکتور RF نوع N |
| کانکتور RF MCX/MMCX |
| کانکتور RF BNC کانکتورهای موج میلی متری (2.4 میلی متر، 2.92 میلی متر) |
| کابل های مونتاژ RF |
| آداپتور موجبر به کواکسیال |
| مهر و موم های هرمتیک شیشه به فلز |
| کانکتور سری J30J |
| مفاصل دوار مایکروویو |
توجه:
ما بیش از 10,000 نوع SMA کانکتور آداپتور داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
