جزئیات محصول:
پرداخت:
|
| نام محصول: | کانکتور RF SMA | پوشش: | روکش طلا |
|---|---|---|---|
| دوام: | 500 چرخه | مواد تماس: | برنج، BeCu |
| مواد: | مس | استاندارد طراحی:: | IEC60169-15 |
| نوع: | سر راست | جنسیت: | نر |
| برجسته: | کانکتور RF SMA طلا شده,کانکتور RF SMA مس,کانکتور کواکسیال RF زره پوش,Brass SMA RF Connector,Gold Plated RF Coaxial Connector |
||

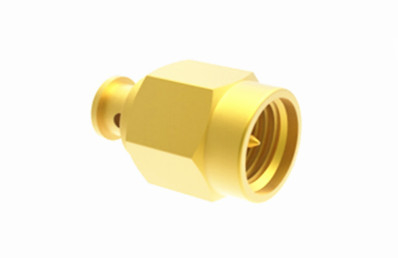

اتصال دهنده همکسه ای RF SMA مرد برنج طلا برای کابل SFF-50-1
کانکتور هم محوری SMA RF یک کانکتور هم محوری فشرده و فرکانس بالا است که مطابق با MIL-C-39012 طراحی شده است.
این کانکتور دارای چندین مزیت مانند اندازه کوچک، محدوده فرکانس گسترده، عملکرد مکانیکی و الکتریکی عالی و قابلیت اطمینان بالا است.این کاربرد گسترده ای در ارتباطات مایکروویو و تجهیزات اندازه گیری مایکروویو داردمجموعه ای از کانکتورهای با کارایی بالا که توسط شرکت ما توسعه یافته است می تواند فرکانس ها را تا 20GHz اداره کند.
مشخصات الکتریکی:
توجه:داده های خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.
| مقاومت | 50Ω | |
| محدوده فرکانس | DC~18GHz | |
| ولتاژ نامی | 335VRMS* | |
| دی الکتریک مقاومت ولتاژ | 1000VRMS* | |
| مقاومت عایق | ≥5000MΩ | |
| مقاومت مرکز | راننده مرکز | ≤3.0mΩ |
| راننده خارجی | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
مشخصات مواد و مکانیکی:
| راننده مرکز | مرد | برنج طلا شده |
| ماده | Sn-P برنز طلا شده | |
| تماس انعطاف پذیر | برنزی بریلیوم | |
| شیل و سایر قطعات فلزی | مس فلز شده | |
| پسیویاسیون ضد زنگ | ||
| آستین کشویی | مس فلز شده | |
| چرخش محکم اتصال | 0.79-1.13N.m | |
| دوام | 500 چرخه | |
| حلقه مهر | لاستیک سیلیکونی | |
| عایق ها | PTFE | |
مشخصات محیط زیست:
| دمای کار | -40 تا +85درجه |
جزئیات محصولازاتصال دهنده همکسه ای RF SMA مرد برنج طلا برای کابل SFF-50-1:
ویژگی های کانکتور RF SMA:
1استاندارد سازی: کانکتورهای SMA از استاندارد MIL-C-39012 پیروی می کنند، استاندارد نظامی برای وزارت دفاع ایالات متحده، کیفیت و سازگاری محصول را تضمین می کند.
2سازگاری: در حالی که SMA یک استاندارد است، می تواند تفاوت های جزئی بین کانکتورهای SMA تولید شده توسط تولیدکنندگان مختلف وجود داشته باشد، بنابراین مسائل سازگاری باید در استفاده عملی مورد توجه قرار گیرد.
3سازگاری با محیط زیست: آنها به طور کلی قادر به مقاومت در برابر طیف وسیعی از تغییرات دمایی و شرایط محیطی هستند.که آنها را برای محیط های داخلی و خارجی مناسب می کند.
کاربرد:
1محفظه های محافظت شده از RF و وسایل آزمایش: در کاربردهایی که نیاز به جلوگیری از تداخل RF دارند،کانکتورهای SMA می توانند برای اتصال تجهیزات داخل محفظه های محافظت شده با دستگاه های خارجی استفاده شوند.
2- کوپلرهای جهت دار و تقسیم کننده های قدرت: جایی که سیگنال ها باید به مسیرهای مختلف توزیع شوند یا جایی که اندازه گیری قدرت سیگنال ضروری است،کانکتورهای SMA می توانند برای اتصال این اجزای رادیویی حیاتی استفاده شوند.
3. آزمایش نیمه هادی و IC: در طول آزمایش دستگاه های نیمه هادی و مدارهای یکپارچه، کانکتورهای SMA می توانند برای هدایت سیگنال های آزمایش به تراشه های تحت آزمایش استفاده شوند.
کاتالوگ محصول
| آداپتور RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور RF MCX/MMCX |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
| مجموعه های کابل های RF |
| راهنمای موج به آداپتور هم محوری |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
توجه:ما بیش از 4000 نوع از محصولات اتصال داریم، اگر اتصال دهنده ای که استفاده می کنید پیدا نشده است، لطفا با جزئیات خود با ما تماس بگیرید.
