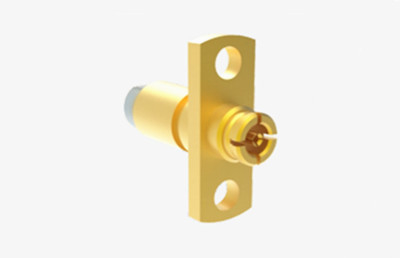

SMP فلنج ماونت زنانه اتصال RF مستقیم برای کابل CXN3506/MF108A

تصویر بزرگ : SMP فلنج ماونت زنانه اتصال RF مستقیم برای کابل CXN3506/MF108A بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT (Elite)
گواهی:	ISO-9001-2015
شماره مدل:	SMP-KF506-82

پرداخت:

مقدار حداقل تعداد سفارش:	100PCS
قیمت:	negotiable
جزئیات بسته بندی:	کارتن استاندارد صادراتی
زمان تحویل:	در عرض 5-7 روز کاری (برای سهام)
شرایط پرداخت:	T/T، Western Union، L/C
قابلیت ارائه:	1000000 قطعه در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	کانکتور کواکسیال SMP RF	پوشش:	آبکاری طلا
مقاومت:	50Ω	گواهینامه:	CE RoHS
جنسیت:	زن	استایل بدن:	سر راست
طول عمر:	500 چرخه	روش کوه:	پایه فلنج
برجسته کردن:	SMP زنانه مستقیم RF کانکتور,کانکتور RF مستقیم SMP,اتصال RF SMP به فلنج , SMP Straight RF Connector , Flange Mount SMP RF Connector

SMP فلنج ماونت زنانه اتصال RF مستقیم برای کابل CXN3506/MF108A

SMP یک کانکتور هم محوری RF کوچک است که دارای حجم کوچک، طراحی سبک وزن، عملکرد لرزه ای برجسته و پهنای باند عملیاتی گسترده است.این قادر به مدیریت فرکانس های عملیاتی تا 30GHz است (قرص های SMP با عملکرد بالا ما می توانند 40GHz را به دست آورند)پلاگ سه گزینه رابط را ارائه می دهد: باز کردن کامل، باز کردن محدود و یک سوراخ بدون رشته (از جمله با ترمز).این اشکال مختلف رابط می توانند حرکت محوری یا شعاعی مورد نیاز برای جفت گیری کور در اتصال های اتصال گسترده را در اختیار داشته باشنداتصال دهنده های SMP برای سناریوهای نصب مناسب هستند که نیاز به قابلیت اطمینان بالا و تراکم ماژولار دارند.

ویژگی های SMP Connector:

1اندازه کامپکت: کانکتورهای SMP به گونه ای طراحی شده اند که بسیار جمع و جور باشند و آنها را برای کاربردهایی که فضای زیادی دارند، ایده آل می کنند.

2وزن سبک: به دلیل طراحی کوچک آنها، کانکتورهای SMP در مقایسه با سایر انواع کانکتورهای RF سبک تر هستند.

3مقاومت عالی در برابر شوک: طراحی مکانیکی کانکتورهای SMP آنها را قادر می سازد تا در برابر لرزش و ضربه ها مقاومت کنند و آنها را برای محیط های شوک بالا مناسب می کند.

4پهنای باند عملیاتی گسترده: کانکتورهای SMP از طیف فرکانسی گسترده پشتیبانی می کنند، با عملکرد استاندارد تا 30GHz و برخی محصولات تا 40GHz گسترش می یابد.

5. گزینه های رابط ورستال: پلاگین های SMP سه پیکربندی رابط مختلف را ارائه می دهند: باز کردن کامل، باز کردن محدود و سوراخ صاف (از جمله با ترمز)

مشخصات

توجه:داده های خاص مدل بر اساس داده های موجود در ورق مشخصات محصول است.

ویژگی های الکتریکی
مقاومت	50Ω
محدوده فرکانس	DC~40GHz
ولتاژ نامی	170VRMS*
دی الکتریک مقاومت ولتاژ	500VRMS*
مقاومت عایق	≥2000MΩ
مقاومت مرکز	هادی خارجی	نورمال≤2.5mΩ، مهر و موم≤4mΩ
	مدير مرکزي	نورمال≤6mΩ، مهر و موم≤26mΩ
VSWR	≤1.3
ویژگی های مواد و مکانیکی
راننده مرکز	مرد	SNP برنز، زره دار
	ماده	برنزی بریلیوم، طلا شده
تماس انعطاف پذیر	برنزی بریلیوم	زره دار
شیل و سایر قطعات فلزی	مس فولاد ضد زنگ	زره پوشانده
عایق ها	سینتر کردن شیشه/PTFE/PEI
میزان نشت محصول بسته	1.01325×10-3Pa·cm3/s

نقشه مفصلSMP فلنج نصب کنتاکتور RF مستقیم زنانه برای کابل CXN3506/MF108A:

SMP فلنج ماونت زنانه اتصال RF مستقیم برای کابل CXN3506/MF108A 0

درخواست ها

1ارتباطات بی سیم: کانکتورهای SMP اغلب در بخش های RF ایستگاه های پایه ارتباطات تلفن همراه، از جمله شبکه های محلی بی سیم (WLAN) ، شبکه های سلولی،و سایر سیستم های انتقال RF.

2تجهیزات آزمایش: در صنعت آزمایش و اندازه گیری، کانکتورهای SMP در لوازم آزمایش، تحلیلگرهای شبکه، تحلیلگرهای طیف،و سایر تجهیزات اندازه گیری دقیق چون می توانند مسیر سیگنال پایدار را فراهم کنند.

3ارتباطات ماهواره ای: کانکتورهای SMP برای تجهیزات ارتباطات ماهواره ای، از جمله اجزای RF ایستگاه های زمینی و لینک های ماهواره ای مناسب هستند، زیرا به اطمینان از یکپارچگی سیگنال کمک می کنند.
