جزئیات محصول:
پرداخت:
|
| نام محصول: | کانکتور کواکسیال SMA RF | آبکاری: | نیکل اندود |
|---|---|---|---|
| امپدانس: | 50Ω | گواهینامه: | CE ROHS |
| دی الکتریک: | PTFE | بدن: | سر راست |

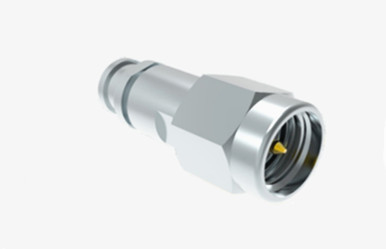

کانکتور RF مرد SMA فولاد ضد زنگ برای کابل CXN3507/MF363A
نوع SMA یک کانکتور هم محوری RF به طور گسترده مورد استفاده قرار می گیرد که با کوپله ی رشته ای کوچک خود مشخص می شود. این کانکتور دارای مقاومت مشخصی 50 اوم است و به دلیل دامنه فرکانس گسترده اش شناخته می شود.عملکرد برتر، و قابلیت اطمینان بالا. این کانکتورها برای اتصال کابل های RF یا خطوط مایکروستریپ در مدارهای RF سیستم های شبکه محلی بی سیم (WLAN) ، برنامه های کنترل، تجهیزات مایکروویو استفاده می شوند,و سیستم های ارتباطی دیجیتال. محدوده فرکانس می تواند تا 18 گیگاهرتز در صورت استفاده از کابل های نیمه جامد یا نیمه انعطاف پذیر گسترش یابد.
ویژگی ها:
1طراحی بسیار کوچک: به عنوان یک کانکتور کابل کواکسیال بسیار کوچک، SMA از نظر اندازه سودمند است، که آن را برای کاربردهایی که فضا محدود است مناسب می کند.
2برنامه های کاربردی با فرکانس بالا: کانکتورهای SMA معمولاً در سیستم های الکترونیکی که در فرکانس های تا 18 گیگاهرتز یا حتی بالاتر کار می کنند استفاده می شوند و آنها را برای اتصالات RF با فرکانس بالا محبوب می کنند.
3انواع اتصال متنوع: کانکتورهای SMA در نسخه های مردانه و زنانه و همچنین پیکربندی های زاویه راست و مستقیم وجود دارد.همراه با گزینه های نصب پانل برای پاسخگویی به نیازهای مختلف اتصال.
4رابط شش گوشه ای: رابط جفت گیری خارجی کانکتور SMA دارای رشته و شکل شش گوشه ای است که امکان استفاده از یک کلید برای محکم کردن را برای اطمینان از اتصال امن فراهم می کند.
مشخصات:
| رابط | IEC60169-15 |
| مقاومت | 50Ω |
| محدوده فرکانس | DC تا 18GHz |
| از دست دادن ورودی | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| مقاومت عایق | ≥5000MΩ |
| مقاومت مرکز تماس | ≤3mΩ |
| مقاومت تماس خارجی | ≤2mΩ |
| چرخه های جفت گیری | ≥500 |
| محدوده دما | -65-+165°C |
| دی الکتریک | PTFE |

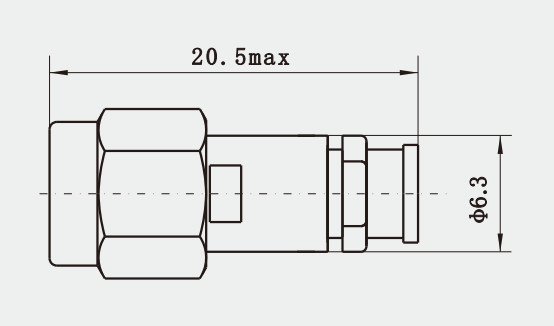

نقشه ی دقیق
کاربرد:
کانکتورهای SMA به طور گسترده ای در زمینه های RF و مایکروویو به دلیل طراحی فشرده، پشتیبانی از سیگنال فرکانس بالا، انواع مختلف و سازگاری خوب محیط زیست استفاده می شوند.
