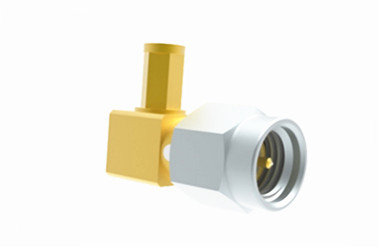

برنج طلا شده SMA اتصال RF مرد فولاد ضد زنگ اتصال زاویه راست
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Product name: | RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Impedance: | 50Ω | Certificate: | CE ROHS |
| Dielectric: | PTFE | Type: | RF Connector |
| Style: | Right Angle | Material: | Brass |
| برجسته کردن: | کانکتور PTFE SMA RF,رابط زاویه راست فولاد ضد زنگ RF,SMA رابط زاویه راست نر,RF Stainless Steel Right Angle Connector,SMA Male Right Angle Connector |
||
کانکتور زاویه‌دار SMA نر RF استیل ضد زنگ
نوع SMA یک نوع از کانکتور کواکسیال RF است که به طور گسترده مورد استفاده قرار می‌گیرد و دارای یک اتصال کوپلینگ رزوه ای فشرده است. این کانکتور دارای امپدانس مشخصه 50 اهم است. این کانکتورها به دلیل پهنای باند فرکانسی وسیع، عملکرد برتر و قابلیت اطمینان بالا شناخته شده‌اند. آنها برای اتصال کابل‌های RF یا خطوط میکرو استریپ در مدارهای RF سیستم‌های WLAN، برنامه‌های کنترلی، دستگاه‌های مایکروویو و سیستم‌های ارتباطی دیجیتال استفاده می‌شوند. با استفاده از کابل‌های نیمه سخت یا نیمه انعطاف‌پذیر، فرکانس عملیاتی می‌تواند به 18 گیگاهرتز برسد.
مشخصات:
| رابط مطابق با | IEC60169-15 |
| امپدانس | 50Ω |
| محدوده فرکانس | DC تا 18 گیگاهرتز |
| افت درج | ≤0.30dB |
| VSWR | ≤1.2 (DC-6GHz) |
| مقاومت عایق | ≥5000MΩ |
| مقاومت تماس مرکزی | ≤3mΩ |
| مقاومت تماس بیرونی | ≤2mΩ |
| چرخه های جفت گیری | ≥500 |
| محدوده دما | -65-+165℃ |
| دی الکتریک | PTFE |

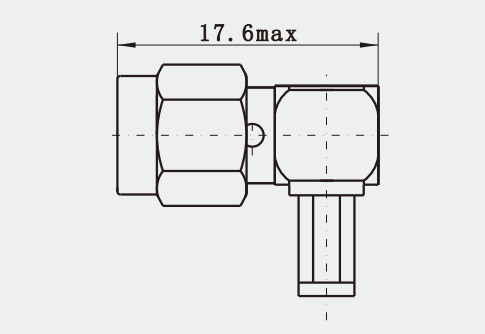

نقشه تفصیلی
کاربرد:
ارتباطات مایکروویو: به دلیل ویژگی‌های پهنای باند وسیع، کانکتورهای SMA در سیستم‌های ارتباطات مایکروویو برای اتصال کابل‌ها بین آنتن‌ها و فرستنده‌ها و گیرنده‌ها استفاده می‌شوند و از انتقال سیگنال پایدار اطمینان حاصل می‌کنند.
تجهیزات تست RF: در تجهیزات تست و اندازه‌گیری RF، کانکتورهای SMA برای اتصال ابزارهای تست به دستگاه‌های تحت تست برای تجزیه و تحلیل دقیق سیگنال استفاده می‌شوند.
سیستم‌های راداری: در سیستم‌های راداری، کانکتورهای SMA برای اتصال ماژول‌های فرستنده و گیرنده استفاده می‌شوند و به انتقال سیگنال‌های راداری کمک می‌کنند.
ارتباطات ماهواره‌ای: در ایستگاه‌های زمینی ارتباطات ماهواره‌ای، کانکتورهای SMA برای اتصال آنتن‌ها و سایر تجهیزات مرتبط برای انتقال کارآمد سیگنال استفاده می‌شوند.
کاتالوگ محصول:
| آداپتور RF |
| آداپتور موج‌بر به کواکسیال |
| آب‌بندهای هرمتیک شیشه به فلز |
| کانکتور سری J30J |
| اتصالات دوار مایکروویو |
| مجموعه کابل RF |
| کانکتور SMA/SSMA RF |
| کانکتور SMP/SSMP RF |
| کانکتور MCX/MMCX RF |
| کانکتور TNC RF |
| کانکتور N Type RF |
| کانکتور BNC RF |
| کانکتورهای موج میلی‌متری (2.4 میلی‌متر، 2.92 میلی‌متر) |
همچنین کانکتورهای SMA RF دیگری نیز وجود دارد:
توجه:
ما بیش از 10000 نوع آداپتور کانکتور داریم، اگر کانکتوری که استفاده می‌کنید یافت نشد، لطفاً با جزئیات خود با ما تماس بگیریدls.
