جزئیات محصول:
پرداخت:
|
| نام محصول: | آداپتور RF زن به زن SMP | امپدانس: | 50 اهم |
|---|---|---|---|
| مواد بدن: | مس | رنگ: | روکش طلا |
| استایل بدن: | فنر گلوله مستقیم بارگذاری شده است | جنسیت: | زن به زن |
| نوع: | آداپتور RF SMP زن | سایر: | بهار تو راهه |
| برجسته: | SMP زن به زن کانکتور RF,کانکتور آداپتور RF مستقیم,کانکتور RF با بار رباعی,Straight RF Adapter Connector,Spring Loaded RF Connector |
||

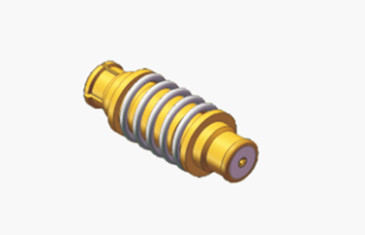

SMP زنانه به زنانه گلوله بهار بارگذاری مستقیم آداپتورهای RF کانکتور
| مشخصات کلی برای آداپتور اتصال SMP | ||||
|
مقاومت
|
50Ω
|
|||
|
محدوده فرکانس
|
DC~40GHz
|
|||
|
ولتاژ نامی
|
170VRMS ((در سطح دریا)
|
|||
|
دی الکتریک مقاومت ولتاژ
|
500VRMS ((در سطح دریا)
|
|||
|
مقاومت عایق
|
≥2000MΩ
|
|||
|
|
هادی خارجی
|
نورمال≤2.5mΩ، مهر و موم شده ≤4mΩ
|
||
|
مدير مرکزي
|
نورمال≤6mΩ، مهر و موم شده ≤26mΩ
|
|||
| محدوده فرکانس | DC~18GHz | ۱۸ تا ۲۶٫۵ گگاهرتز | 26.5 ~ 40GHz | |
| VSWR برای کانکتور مستقیم |
≤1.25
|
≤1.3 | ≤1.5 | |
| VSWR برای کانکتور فرشته راست | ≤1.3 | |||
| VSWR برای آداپتور | ≤1.2 | ≤1.3 | ≤1.5 | |
| راننده مرکز | مرد |
برنز Sn-P
|
زره دار | |
| ماده |
برنزی بریلیوم
|
زره دار | ||
|
تماس انعطاف پذیر
|
برنزی بریلیوم
|
زره دار | ||
|
شیل و سایر قطعات فلزی
|
از فولاد فولادی فاقد زنگ
|
|||
|
عایق ها
|
سینتر سازی شیشه/PTFE/PEI
|
|||
|
نرخ نشت برای
اتصال دهنده ای که به صورت هیرمیتیک بسته شده است
|
1.01325×10-³پم³/s
|
|||
SMP یک آداپتور کنتاکتور هم محوری فشرده و فشرده RF است که دارای یک فرم کوچک، طراحی سبک وزن، عملکرد لرزه ای عالی و پهنای باند عملیاتی گسترده است.محدوده فرکانس عملیاتی تا 30GHz دارد (قرص های SMP با عملکرد بالا ما می توانند به 40GHz برسند)، و پلاگ دارای سه شکل رابط است: باز کردن کامل، باز کردن محدود و سوراخ صاف (از جمله با ترمز).این اشکال مختلف رابط می توانند حرکت محوری یا شعاعی مورد نیاز را برای جفت گیری کور در اتصال باند پهن به کانکتورهای باند پهن در نظر بگیرندSMP ایده آل برای استفاده در نصباتی است که نیاز به قابلیت اطمینان بالا و شدت ماژولار دارند.
کاتالوگ SMP Adapter.pdf

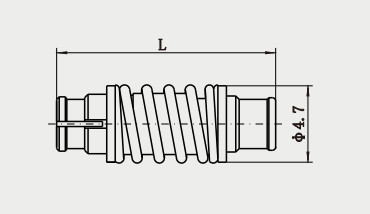

طرح طرح
آداپتور RF زنانه به زنانه SMP
توجه:
ما بیش از 1000 نوعآداپتورهای زنانه مردانه SMPبرای انتخاب، اگر محصول مورد استفاده شما یافت نشود،
لطفاً با ما تماس بگيريد تا کتولوگ کامل داشته باشيد
دسته بندی محصول:
1. کانکتورهای RF، آداپتورها (DC تا 110GHz)
2مجموعه های کابل های RF و موج هدایت
3. موج راهنما به آداپتور Coax
4. کانکتورهای یکپارچه (RF&DC)
5. کانکتور مستطیل میکرو ((J30J,Micro D-sub)
6مهر و موم های هیرمیتیک شیشه ای به فلزی، سرپوش ها، feedtru ((RF & DC)
7. مفاصل چرخش مایکروویو
8محصولات ODM
