کانکتور RF زنانه SMP برای کابل مستقیم 50 Ohm
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور کواکسیال SMP RF | آبکاری: | روکش طلا |
|---|---|---|---|
| امپدانس: | 50Ω | گواهی: | CE ROHS |
| ماندگاری: | 500 چرخه | جنسیت: | زن |
| استایل بدن: | سر راست | ||
| برجسته کردن: | کانکتور RF زن SMP ROHS,کانکتور RF زن 50 اهم,کانکتور کواکسیال RF کابل مستقیم |
||
کابل مستقیم زن SMP کانکتور RF SMP 50 اهم برای 2 #کابل نیمه سفت و انعطاف پذیر
معرفی کانکتور RF SMP
کانکتورهای زیرمینیاتوری SMP به خوبی اثبات شده‌اند و سطح بالایی از انعطاف‌پذیری را در تلورانس‌های تراز ارائه می‌دهند و کل فرآیند تولید را ساده می‌کنند.
کانکتورهای Xi'an Elite Electronic SMP برای طیف گسترده ای از برنامه های برد به برد و کابل به برد تا فرکانس 40 گیگاهرتز مناسب هستند.چنین محدوده فرکانس وسیعی اجازه می دهد تا از کمترین تا بالاترین بارهای مکانیکی از جمله بارهای تجربه شده در ارتباطات تلفن همراه 5G، آزمایش و اندازه گیری و کاربردهای هوافضا را انجام دهیم.
مشخصات
| ویژگی های الکتریکی | ||
| امپدانس | 50Ω | |
| محدوده فرکانس | DC ~ 40 گیگاهرتز | |
| ولتاژ محاسبه شده | 170VRMS* | |
| دی الکتریک مقاومت در برابر ولتاژ | 500VRMS* | |
| مقاومت عایق | ≥2000MΩ | |
| مقاومت مرکز | هادی بیرونی | نرمال≤2.5mΩ، آب بندی≤4mΩ |
| هادی مرکزی | نرمال≤6mΩ، آب بندی≤26mΩ | |
| VSWR | ≤1.3 | |
| مشخصات مواد و مکانیکی | ||
| هادی مرکزی | نر | Sn-P برنز، روکش طلا |
| زن | برنز بریلیم، روکش طلا | |
| تماس الاستیک | بریلیم برنز | روکش طلا |
| پوسته و سایر قطعات فلزی | فولاد ضد زنگ برنج | غیرفعال سازی با روکش طلا |
| عایق ها | تف جوشی شیشه/PTFE/PEI | |
| نرخ نشت محصول هرمتیک | 1.01325×10-3Pa·cm3/s | |
ویژگی ها و مزایا
| DC تا 40 گیگاهرتز |
| مینیاتوری فرعی |
| روکش طلا |
| اندازه جمع و جور |
| انتخاب مرد و زن، راست و راست |
| کوپلینگ فشاری یا ضربه ای |
| کانکتورهای نصب PCB و کابل |
| مهار کامل، بازشدگی محدود و حفره صاف |
| نوع معمولی و هرمتیک، انتخاب پایه فلنجی و پایه نخی |
| نسخه های نصب کابل برای مواد کابلی انعطاف پذیر و نیمه سخت |

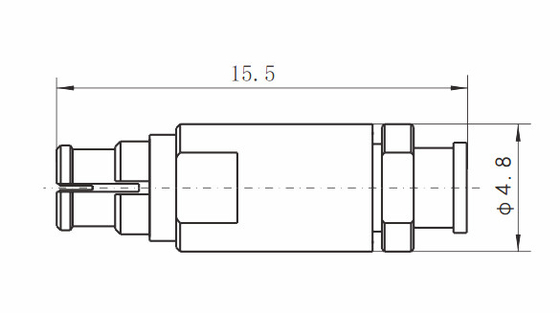

ترسیم تفصیلیکابل مستقیم زن SMP کانکتور RF SMP 50 اهم برای 2 #کابل نیمه سفت و انعطاف پذیر:
برنامه های کاربردی
- آنتن ها
- پهنای باند
- ابزار دقیق
- هوافضا
- ابزار دقیق
- پهنای باند
- اتصال تخته به برد
- آنتن های آرایه فازی
کاتالوگ محصولات:
| مجموعه های کابل RF |
| موجبر به آداپتور کواکسیال |
| مهر و موم هرمتیک شیشه به فلز |
| کانکتور سری J30J |
| اتصالات چرخشی مایکروویو |
| آداپتور RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF نوع N |
| کانکتور TNC RF |
| کانکتور RF MCX/MMCX |
| اتصال دهنده BNC RF اتصالات موج میلی متری (2.4 میلی متر، 2.92 میلی متر) |
توجه داشته باشید:
ما بیش از 10000 نوع داریمکانکتور SMP، اگر کانکتوری که استفاده می کنید پیدا نشد، لطفاً با اطلاعات خود با ما تماس بگیریدls
