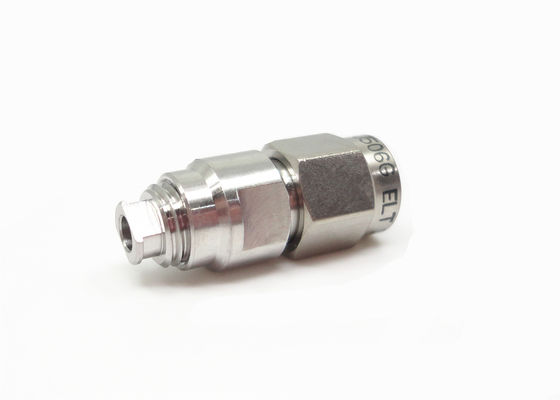

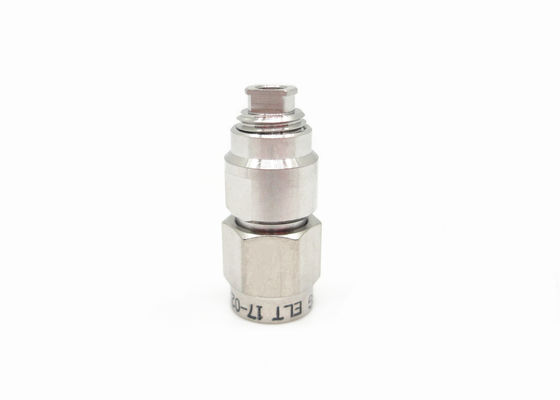

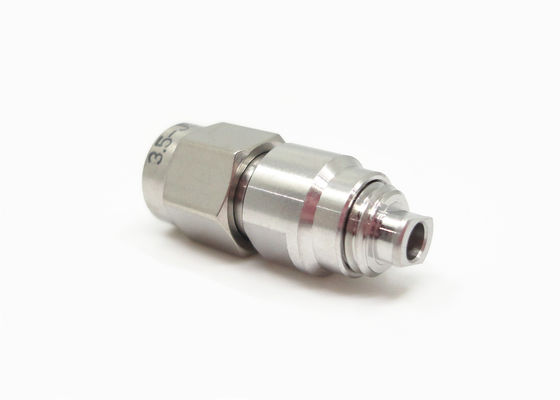

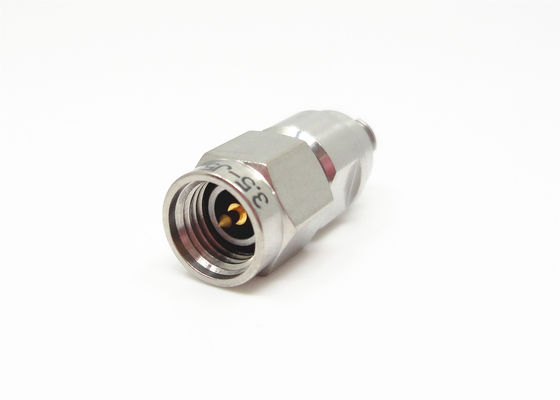

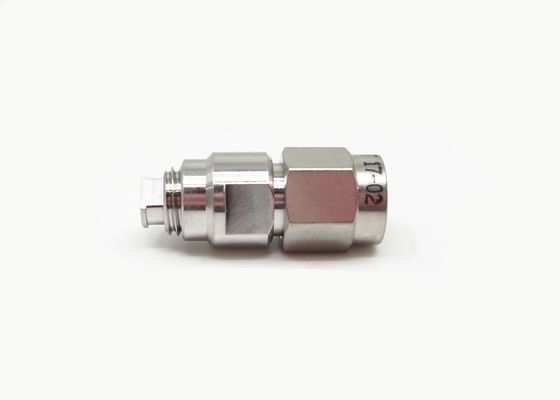

3.5mm مرد فولاد ضد زنگ RF کانکتور کواکسیال برای CXN3506 کابل 3.5mm موج میلی متر

تصویر بزرگ : 3.5mm مرد فولاد ضد زنگ RF کانکتور کواکسیال برای CXN3506 کابل 3.5mm موج میلی متر بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT (Elite)
گواهی:	CE Rohs ISO-9001
شماره مدل:	3.5-J506G

پرداخت:

مقدار حداقل تعداد سفارش:	100
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کارتن صادراتی استاندارد
زمان تحویل:	در عرض 3 هفته
شرایط پرداخت:	T/T، وسترن یونیون، L/C
قابلیت ارائه:	10000 قطعه در ماه

مخاطب

توضیحات محصول جزئیات

مواد:	فولاد ضد زنگ	کلمات کلیدی:	اتصالات 3.5 میلی متری
امپدانس مشخصه:	50Ω	جنسیت:	زن
ماندگاری:	500 چرخه	عایق:	PTFE
برنامه:	RF / خودرو / ایستگاه پایه / رادیو / Satcom / مخابرات	محدوده فرکانس:	DC ~ 33 گیگاهرتز
برجسته کردن:	3.5mm کانکتور RF فولاد ضد زنگ , 3کانکتور.5mm برای کابل CXN3506 , 3اتصال هم محوری موج 5 میلی متری

کانکتور کواکسیال RF موج میلی‌متری 3.5 میلی‌متری نری برای کابل

3.5 میلی‌متر کانکتور یک کانکتور موج میلی‌متری رایج است، فرکانس آن 33 گیگاهرتز (تا 36 گیگاهرتز)، از رابط هوا استفاده می‌کند، می‌تواند با SMA سری، K سری کانکتورها جفت و جایگزین شود، با مزایای پهنای باند عالی، قابلیت اطمینان بالا، به طور گسترده در اندازه‌گیری مایکروویو و دستگاه‌های موج میلی‌متری استفاده می‌شود.

مشخصات الکتریکی
امپدانس	50 اهم
محدوده فرکانس	DC~33 گیگاهرتز
ولتاژ نامی	335 ولت RMS (حداکثر در سطح دریا)
مقاومت دی‌الکتریک در برابر ولتاژ	1000 ولت RMS (حداکثر در سطح دریا)
مقاومت عایق	بزرگتر یا مساوی 5000 مگا اهم
مقاومت تماس	هادی خارجی	کمتر یا مساوی 2 میلی اهم
	هادی مرکزی	کمتر یا مساوی 3 میلی اهم
VSWR	کمتر یا مساوی 1.01+0.05f

ابعاد رابط (میلی‌متر)

3.5mm مرد فولاد ضد زنگ RF کانکتور کواکسیال برای CXN3506 کابل 3.5mm موج میلی متر

نقشه شماتیک:

3.5mm مرد فولاد ضد زنگ RF کانکتور کواکسیال برای CXN3506 کابل 3.5mm موج میلی متر

مواد و خواص مکانیکی
هادی داخلی	نری	برنج، آبکاری طلا
	مادگی	برنز بریلیم، آبکاری طلا
الاستیک		برنز بریلیم،آبکاری نیکل
پوسته و سایر قطعات		برنج/فولاد ضد زنگ آبکاری طلا/پسیو شده
عایق		PEI
حلقه آب‌بندی		لاستیک سیلیکونی
دما		-55 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد
چرخه‌های جفت شدن		500
گشتاور جفت شدن		0.79 نیوتن متر تا 1.13 نیوتن متر
