جزئیات محصول:
پرداخت:
|
| نام محصول: | کانکتور نر محدود SMP با مهر و موم هرمتیک | محدوده فرکانس: | DC ~ 40 گیگاهرتز |
|---|---|---|---|
| امپدانس: | 50Ω | سری رابط: | SMP |
| جنسیت: | نر | مواد پوسته: | کوار 4j29 |
| شیشه: | 7052 7070 | هرمسیتی: | ≤1.01325*10-3 Pa.cm3/s |
| برجسته: | کانکتور کابل RF نر,کانکتور SMP پایان مستقیم,اتصال کواکسیال RF اتصال لحیم کاری |
||

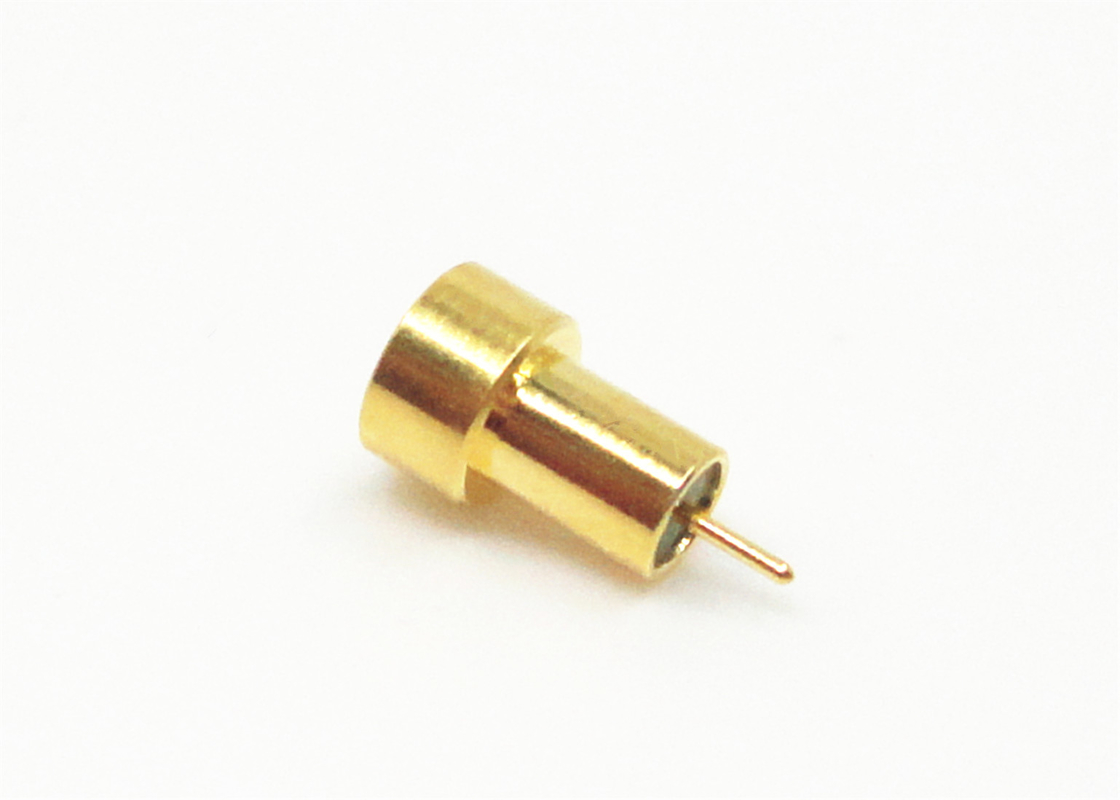

ترمینال پین اتصال لحیم کاری کانکتور با مهار محدود SMP
SMP یک کانکتور کواکسیال RF با فشار یا ضربه محکم است که دارای ویژگی های اندازه کوچک، وزن سبک، عملکرد لرزه ای عالی و پهنای باند گسترده و غیره است.فرکانس کاری آن تا 30 گیگاهرتز (محصول کانکتور SMP ما می تواند به 40 گیگاهرتز برسد) و دوشاخه دارای سه رابط است که کاملاً مهار می شود، فشار محدود و سوراخ صاف (از جمله ترمز).پایه PCB، مانت کابل و آداپتورهای سری، راه حلی برای اتصال برد به برد، جفت کور و رک و پنل ارائه می دهند و در عین حال چگالی بسته را حفظ می کنند.برای وضعیت نصب با نیاز به ماژولار فشرده با قابلیت اطمینان بالا درخواست دهید.
مشخصات
| ویژگی های الکتریکی | ||
| امپدانس | 50Ω | |
| محدوده فرکانس | DC ~ 40 گیگاهرتز | |
| ولتاژ محاسبه شده | 170VRMS* | |
| مقاومت عایق | ≥2000MΩ | |
| دی الکتریک مقاومت در برابر ولتاژ | 500VRMS* | |
| مقاومت مرکز | هادی بیرونی | ≤4mΩ |
| هادی مرکزی | ≤26mΩ | |
| VSWR | ≤1.3 | |
| مشخصات مواد و مکانیکی | ||
| هادی مرکزی | نر | Sn-P برنز، روکش طلا |
| زن | برنز بریلیم، روکش طلا | |
| تماس الاستیک | بریلیم برنز | روکش طلا |
| پوسته و سایر قطعات فلزی | فولاد ضد زنگ برنج | غیرفعال سازی با روکش طلا |
| عایق ها | تف جوشی شیشه/PTFE/PEI | |
| نرخ نشت محصول هرمتیک | 1.01325×10-3Pa·cm3/s | |
طراحی دقیق
| شماره مدل | L | د | رابط | توجه داشته باشید |
| SMP(M) -JHD | 1.6 | 0.39 | بازداشت محدود | عمق رابط 1.7 میلی متر، هرمتیک |
| SMP(M)-JHD-S | 1.6 | 0.39 | سوراخ صاف | عمق رابط 1.7 میلی متر، هرمتیک |
| SMP(M)-JHD-F | 1.6 | 0.39 | بازدارندگی کامل | عمق رابط 1.7 میلی متر، هرمتیک |
| SMP(M) -JHD-Y1 | 1.6 | 0.39 | بازداشت محدود | عمق رابط 1.7 میلی متر، هرمتیک، |
| SMP(M)-JHD26-S | 0.8 | 0.3 | سوراخ صاف | عمق رابط 1.7 میلی متر، هرمتیک |
| SMP(M)-JHD42-S | 2 | 0.39 | سوراخ صاف | عمق رابط 1.7 میلی متر، هرمتیک |
| SMP(M) -JHD51 | 1.2 | 0.39 | بازداشت محدود | عمق رابط 1.7 میلی متر، هرمتیک |
| SMP(M)-JHD51-S | 1.2 | 0.39 | سوراخ صاف | عمق رابط 1.7 میلی متر، هرمتیک |
| SMP(M) -JHD54 | 1.1 | 0.39 | بازداشت محدود | عمق رابط 1.7 میلی متر، هرمتیک |
| SMP(M)-JHD54-S | 1.1 | 0.39 | سوراخ صاف | عمق رابط 1.7 میلی متر، هرمتیک |
| SMP(M) -JHD63 | 2.5 | 0.39 | بازداشت محدود | عمق رابط 1.7 میلی متر، هرمتیک |
| SMP(M) -JHD153 | 1 | 0.39 | بازداشت محدود | عمق رابط 1.7 میلی متر، هرمتیک |
ویژگی ها و مزایا
| روکش طلا |
| مینیاتوری فرعی |
| DC تا 40 گیگاهرتز |
| اندازه جمع و جور |
| کوپلینگ فشاری یا ضربه ای |
| مهار کامل، بازشدگی محدود و حفره صاف |
| PCB و کانکتور نصب کابل |
| انتخاب مرد و زن، راست و راست |
| نسخه های نصب کابل برای مواد کابلی انعطاف پذیر و نیمه سخت |
| انتخاب نوع معمولی و هرمتیک، نصب فلنج و پایه نخی |
برنامه های کاربردی
- نظامی
- آنتن ها
- پهنای باند
- هوافضا
- پهنای باند
- مخابرات
- ابزار دقیق
- ابزار دقیق
- آنتن های آرایه فازی
- اتصال تخته به برد
