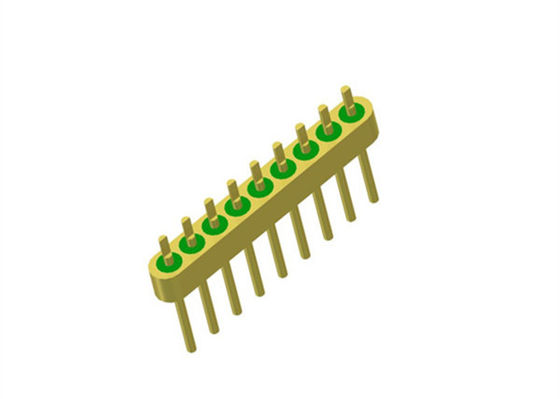

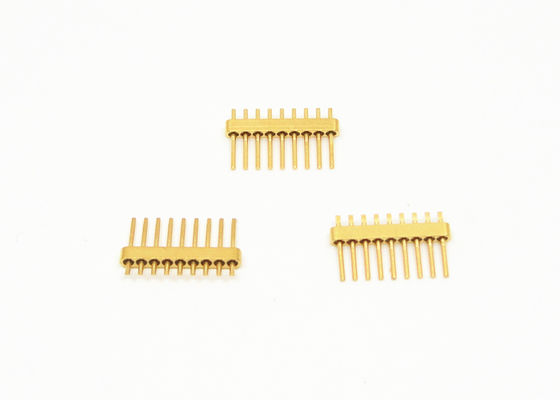

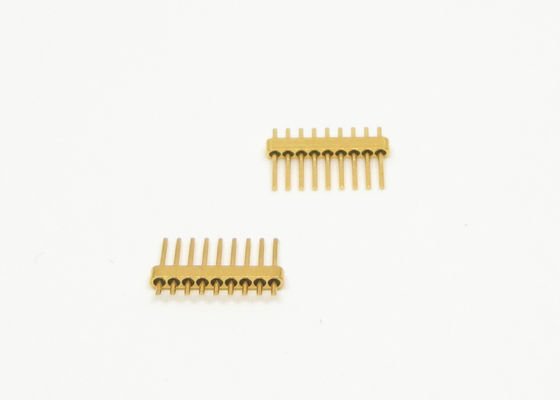

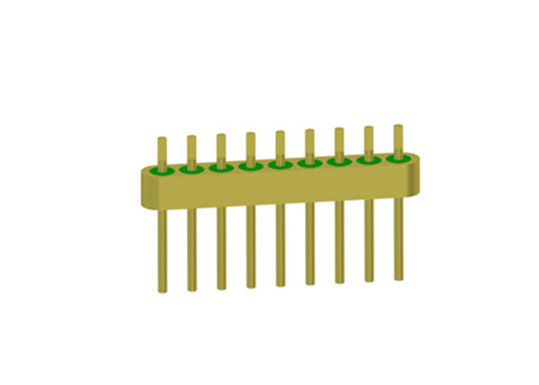

کانکتور هدر 9 پین هرمتیک با قطر 0.5 میلی متر DC Feedthru JMC-1682-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| آبکاری: | اندود | سنجاق: | 9 پین |
|---|---|---|---|
| ماده پین: | Kovar 4J29 | جنس شیشه: | 7052،7070 ، DM308 |
| هرمسی: | <1.01325 x 10e-08 std.cc/s | گواهی: | ROHS ISO-9001-2015 |
| بسته بندی: | عناوین چند پین | ناگزیر بودن: | دی سی |
| نام تجاری: | ELT(Elite) | ODM: | با توجه به نیاز شما قابل تنظیم است |
| برجسته کردن: | کانکتور 9 پین هرمتیک 0.5 میلی متر,کانکتور آب‌بند شیشه به فلز DC feedthru,کانکتور هدر هرمتیک JMC-1682-JH |
||
هدر چند پین هرمتیک با سطح اتصال DC با قطر 0.5 میلی متر و 9 پین
مشخصات JMC-1628-JH:
| نام محصول | هدر چند پین هرمتیک |
| امپدانس | DC |
| نوع | 9 پین |
| ردیف ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | Kovar 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | / |
| VSWR | / |
| ولتاژ قابل تحمل | ≥100V |
|
هرمتیک بودن نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایقی | ≥1000MΩ |
| دمای عملیاتی | -55℃~+125℃ |
معرفی
هدرهای RF/DC هرمتیک شیشه به فلز /هدرهای چند پین /کانکتور نامیده می شود عایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزایی که نیاز به آب بندی گازی دارند، استفاده می شوند. آنها یکی از حیاتی ترین اجزا در اجزای آب بندی هستند.
از شیشه با ثابت دی الکتریک پایین و تلفات دی الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می شود. بدنه و هادی از آلیاژ Kovar ساخته شده است که در دمای بالا تف جوشی شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبک های پایانه مانند اتصال سیم طلا، لحیم کاری و جفت گیری و غیره است. عایق های شیشه ای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و اخیراً در صنایع تولید الکترونیک به طور گسترده ای مورد استفاده قرار گرفته اند.
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: روش اتصال سیم طلا، لحیم کاری و جفت گیری برای انتخاب
کاربرد:
طیف گسترده ای از بسته های الکترونیکی، ماهواره ها، رادار و سایر موارد در زمینه های هوافضا، فضانوردی و خودرو. می توان از آن با محصولات SMA، موج میلی متری استفاده کرد.
مزایا:
-آبکاری طلا 1.27 میکرومتر
-کنترل دقیق تلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا و کارایی بالا
-موجودی زیاد برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی
لیست محصولات:
| سری JM تک پین RF 50 اهم | انتخاب لحیم کاری و اتصال |
| سری استاندارد JM تک پین RF 50 اهم | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JM تک پین RF 50 اهم | انتخاب لحیم کاری و اتصال |
| سری JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال سر میخ |
|
سری JMC هدر چند پین
|
انتخاب 1-9 پین با 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتورهای هرمتیک شیشه به فلز داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات با ما تماس بگیرید.
