کانکتورهای آب‌بند طلا اندود 22 پین شیشه به فلز JMC-1526
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| آبکاری: | اندود | سنجاق: | ۲۲ پین |
|---|---|---|---|
| ماده پین: | Kovar 4J29 | جنس شیشه: | 7052،7070 ، DM308 |
| هرمسی: | <1.01325 x 10e-08 std.cc/s | گواهی: | ROHS ISO-9001-2015 |
| بسته بندی: | عناوین چند پین | ناگزیر بودن: | دی سی |
| نام تجاری: | ELT(Elite) | ODM: | با توجه به نیاز شما قابل تنظیم است |
| برجسته کردن: | کانکتورهای آب‌بند طلا اندود 22 پین,آب‌بند شیشه به فلز DC Feedthru,کانکتورهای آب‌بند JMC-1526 |
||

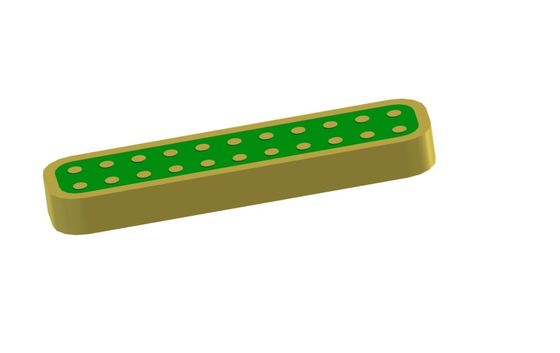

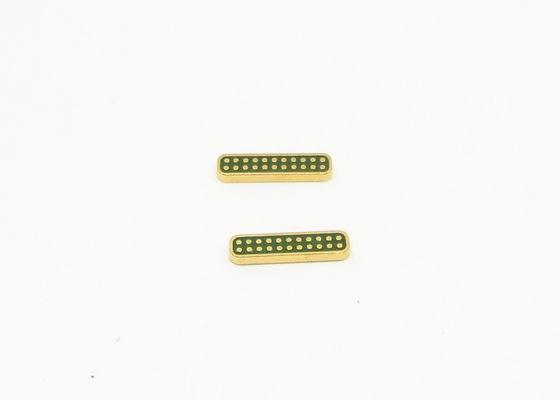

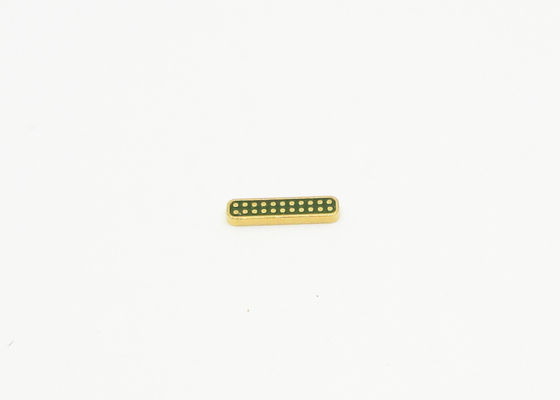

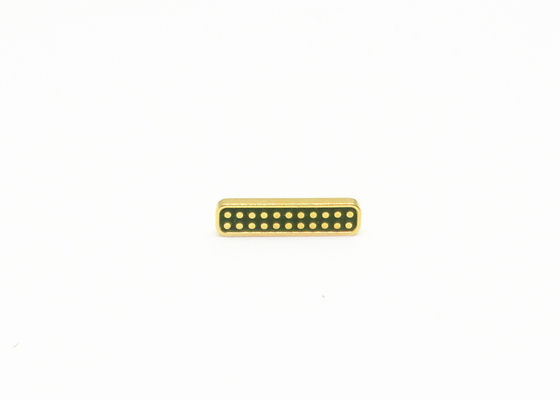

22 پین روکش طلای شیشه ای به فلز هرمتیک هدر چند پین DC Feedthru
مشخصات JMC-1526:
| نام محصول | هدر چند پین هرمتیک |
| امپدانس | DC |
| نوع | 22 پین |
| ردیف ها | 2 ردیف |
| رنگ | روکش طلا |
| جنس محفظه و پین | Kovar 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | / |
| VSWR | / |
| ولتاژ قابل تحمل | ≥100V |
|
هرمتیک بودن نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایق | ≥1000MΩ |
| دمای عملیاتی | -65℃~+260℃ |
معرفی
هرمتیک شیشه به فلز RF/DC Feedthroughs /هدرهای چند پین /کانکتور نامیده می شود عایق شیشه ای. آنها عمدتاً برای انتقال سیگنال های مایکروویو، سیگنال های برق و سیگنال های کنترلی بین ماژول ها و ماژول ها، ماژول ها و اجزا با الزامات آب بندی گاز استفاده می شوند. آنها یکی از حیاتی ترین اجزا در اجزای آب بندی هستند.
از شیشه با ثابت دی الکتریک کم و اتلاف دی الکتریک کم به عنوان ماده عایق و پشتیبان استفاده می شود. محفظه و هادی از آلیاژ Kovar ساخته شده است که تحت دمای بالا تف جوشی شده و سطح آن با طلا روکش شده است. هادی مرکزی دارای انواع سبک های پایانی مانند اتصال سیم طلا، لحیم کاری و جفت گیری و غیره است. عایق های شیشه ای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و در سال های اخیر به طور گسترده در صنایع تولید الکترونیک مورد استفاده قرار گرفته اند.
ویژگی ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم کاری و روش جفت گیری برای انتخاب
کاربرد:
طیف گسترده ای از بسته های الکترونیکی، ماهواره ها، رادار و سایر موارد در زمینه های هوافضا، فضانوردی و خودرو. می توان از آن با محصولات SMA، موج میلیمتری استفاده کرد.
مزایا:
-روکش طلای 1.27 میکرومتر
-کنترل دقیق تلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا
-موجودی زیاد برای اندازه های استاندارد
-تحویل سریع برای محصولات سفارشی
لیست محصولات:
| 50Ω RF تک پین سری JM | انتخاب لحیم کاری جفت گیری و اتصال |
| 50Ω RF تک پین سری استاندارد JM | انتخاب لحیم کاری جفت گیری و اتصال |
| 50Ω RF تک پین سری غیر استاندارد JM | انتخاب لحیم کاری جفت گیری و اتصال |
| سری JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیم کاری و اتصال سر ناخن |
|
هدر چند پین سری JMC
|
انتخاب 1-9 پین با 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتورهای هرمتیک شیشه به فلز داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
