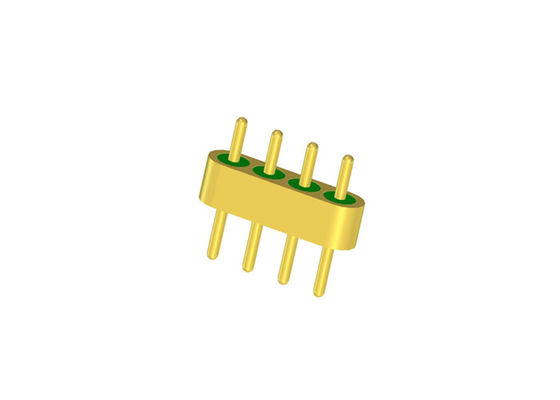

اتصال دهنده های 4 پین بسته شده به طور هرمیتیک DC Multi-pin Header Connectors With Full Radius Tip JMC-1503
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| آبکاری: | اندود | سنجاق: | چند پین |
|---|---|---|---|
| شماره پین: | 4 پین | ماده پین: | Kovar 4J29 |
| جنس شیشه: | 7052،7070 ، DM308 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| گواهی: | ROHS ISO-9001-2015 | بسته بندی: | مهر و موم های فلزی |
| نام تجاری: | ELT(Elite) | ODM: | با توجه به نیاز شما قابل تنظیم است |
| برجسته کردن: | اتصال دهنده های 4 پین با مهر و موم,کانکتورهای کپی چند پین DC,اتصال دهنده های مهر و موم شیشه ای به فلزی |
||
هدر پین چندگانه DC هرمتیک 4 پین با نوک شعاع کامل
مشخصات JMC-1503:
| نام محصول | هدر پین چندگانه هرمتیک |
| امپدانس | NA |
| نوع | 4 پین |
| ردیف‌ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | کُوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| ولتاژ قابل تحمل | ≥100V |
|
هرمتیک بودن نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایقی | ≥2000MΩ |
| دمای عملیاتی | -65℃~+260℃ |
مقدمه
مهر و موم‌های هرمتیک شیشه به فلز RF/DC /هدرهای پین چندگانه /کانکتور نامیده می‌شود عایق شیشه‌ای. آنها عمدتاً برای انتقال سیگنال‌های مایکروویو، سیگنال‌های قدرت و سیگنال‌های کنترلی بین ماژول‌ها و ماژول‌ها، ماژول‌ها و اجزایی که نیاز به آب‌بندی گازی دارند، استفاده می‌شوند. آنها یکی از حیاتی‌ترین اجزا در اجزای آب‌بندی هستند.
از شیشه با ثابت دی‌الکتریک پایین و اتلاف دی‌الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می‌شود. بدنه و هادی از آلیاژ کُوار ساخته شده است که در دمای بالا زینتر شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبک‌های پایانی مانند اتصال سیم طلا، لحیم‌کاری و جفت‌گیری و غیره است. عایق‌های شیشه‌ای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و اخیراً در صنایع تولید الکترونیک به طور گسترده مورد استفاده قرار گرفته‌اند.
ویژگی‌ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلا، لحیم‌کاری و روش جفت‌گیری برای انتخاب
کاربرد:
طیف وسیعی از بسته‌بندی‌های الکترونیکی، ماهواره‌ها، رادار و سایر موارد در زمینه هوافضا، فضانوردی و خودرو. می‌توان آن را با محصولات SMA و موج میلی‌متری استفاده کرد.
مزایا:
-آبکاری طلای 1.27 میکرومتر
-کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات با هزینه بالا
-موجودی زیاد برای اندازه‌های استاندارد
-تحویل سریع برای محصولات سفارشی
لیست محصولات:
| 50 اهم RF تک پین سری JM | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| 50 اهم RF تک پین سری استاندارد JM | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| 50 اهم RF تک پین سری غیر استاندارد JM | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| سری JK تک پین DC | انتخاب لحیم‌کاری و اتصال |
| سری استاندارد JK تک پین DC | انتخاب لحیم‌کاری و اتصال |
| سری غیر استاندارد JK تک پین DC | انتخاب لحیم‌کاری و اتصال سر میخ |
|
هدر پین چندگانه سری JMC
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتورهای هرمتیک شیشه به فلز داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
