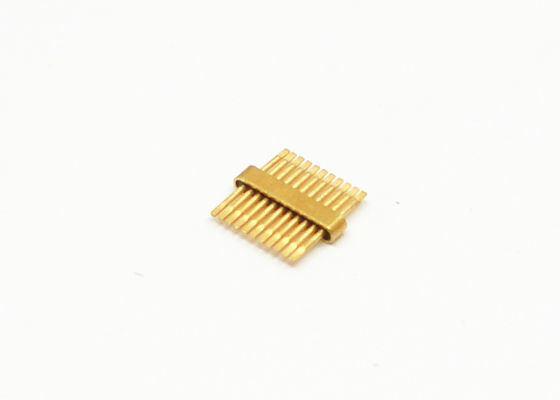

کانکتورهای آب‌بند شیشه‌ای هرمتیک 11 پین فلز به شیشه 7052 شیشه JMC-697-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| آبکاری: | اندود | سنجاق: | چند پین |
|---|---|---|---|
| شماره پین: | 11 پین | ماده پین: | Kovar 4J29 |
| جنس شیشه: | 7052،7070 ، DM308 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| گواهی: | ROHS ISO-9001-2015 | بسته بندی: | مهر و موم های فلزی |
| نام تجاری: | ELT(Elite) | ODM: | با توجه به نیاز شما قابل تنظیم است |
| برجسته کردن: | کانکتورهای آب‌بند شیشه‌ای هرمتیک 11 پین,کانکتورهای آب‌بند شیشه‌ای فلز به شیشه 7052,آب‌بندهای شیشه‌ای فلز به شیشه JMC-697-JH |
||
هدر DC چند پین هرمتیک 11 پین با سطح اتصال سیم طلایی
مشخصات JMC-697-JH:
| نام محصول | هدر چند پین هرمتیک |
| امپدانس | نا |
| نوع | 11 پین |
| ردیف‌ها | 1 ردیف |
| رنگ | آبکاری طلا |
| جنس بدنه و پین | کووار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | نا |
| VSWR | نا |
| ولتاژ قابل تحمل | ≥100 ولت |
|
هرمتیک بودن نرخ نشت |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومت عایق | ≥2000MΩ |
| دمای عملیاتی | -65℃~+260℃ |
معرفی
ورودی‌های RF/DC مهر و موم شیشه به فلز هرمتیک /هدرهای چند پین /کانکتور نامیده می‌شود عایق شیشه‌ای. آنها عمدتاً برای انتقال سیگنال‌های مایکروویو، سیگنال‌های قدرت و سیگنال‌های کنترلی بین ماژول‌ها و ماژول‌ها، ماژول‌ها و اجزا با الزامات آب‌بندی گاز استفاده می‌شوند. آنها یکی از حیاتی‌ترین اجزا در اجزای آب‌بندی هستند.
از شیشه با ثابت دی‌الکتریک پایین و اتلاف دی‌الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می‌شود. بدنه و هادی از آلیاژ کووار ساخته شده است که در دمای بالا زینتر شده و سطح آن آبکاری طلا شده است. هادی مرکزی دارای انواع سبک‌های پایانی مانند اتصال سیم طلایی، لحیم‌کاری و جفت‌گیری و غیره است. عایق‌های شیشه‌ای کوچک، سبک، هرمتیک، با قابلیت اطمینان بالا هستند و اخیراً در صنایع تولید الکترونیک به طور گسترده‌ای مورد استفاده قرار گرفته‌اند.
ویژگی‌ها:
-اندازه کوچک
-سبک وزن
-هرمتیک
-کیفیت پایدار و قابلیت اطمینان بالا
-هادی داخلی: اتصال سیم طلایی، لحیم‌کاری و روش جفت‌گیری برای انتخاب
کاربرد:
طیف گسترده‌ای از بسته‌بندی‌های الکترونیکی، ماهواره‌ها، رادار و سایر موارد در زمینه هوانوردی، هوافضا و خودرو. می‌توان از آن با محصولات SMA، موج میلی‌متری استفاده کرد.
مزایا:
-آبکاری طلای 1.27 میکرومتر
-کنترل تلرانس دقیق
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات مقرون به صرفه
-موجودی زیاد برای اندازه‌های استاندارد
-تحویل سریع برای محصولات سفارشی
لیست محصولات:
| هدر RF تک پین 50 اهم سری JM | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| هدر RF تک پین 50 اهم سری استاندارد JM | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| هدر RF تک پین 50 اهم سری غیر استاندارد JM | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| هدر DC تک پین سری JK | انتخاب لحیم‌کاری و اتصال |
| هدر DC تک پین سری استاندارد JK | انتخاب لحیم‌کاری و اتصال |
| هدر DC تک پین سری غیر استاندارد JK | انتخاب لحیم‌کاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
1-9 پین با انتخاب 1-3 ردیف |
| ابعاد سفارشی |
محدوده وسیع |
توجه:
ما بیش از 100,000 نوع کانکتور مهر و موم شیشه به فلز هرمتیک داریم، اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
