اتصال دهنده جک اتصال دهنده زن DC به 18 گیگاهرتز PCB Mount SMA RF
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | کانکتور RF | آبکاری: | اندود |
|---|---|---|---|
| امپدانس: | 50Ω | گواهی: | CE RoHS |
| دی الکتریک: | PTFE | تایپ کنید: | کانکتور RF |
| سبک: | مستقیم | مواد: | برنج |
| برجسته کردن: | کانکتور DC به 18GHz SMA RF,نصب PCB SMA جک زنانه,اتصال دهنده ی RF SMA,PCB mount SMA female jack,solder SMA RF connector |
||
زنانه جک Solder PCB Mount SMA RF Connector
TYPE SMA یک نوع کانکتورهای هم محوری RF است که به طور گسترده ای مورد استفاده قرار می گیرد، با اتصال رشته کوچک. مقاومت مشخص 50 ohm است. ویژگی کانکتورها در محدوده فرکانس گسترده است،عملکرد عالی، قابلیت اطمینان بالا. آنها در ارتباط با کابل RF یا خط ریز ریز در مدار RF از سیستم WLAN، برنامه کنترل شده، تجهیزات مایکروویو و سیستم ارتباطات دیجیتال استفاده می شوند.فرکانس می تواند تا 18GHz با استفاده از کابل نیمه جامد یا نیمه انعطاف پذیر باشد.
مشخصات:
| رابط بر اساس | IEC60169-15 |
| مقاومت | 50Ω |
| محدوده فرکانس | DC تا 18GHz |
| از دست دادن ورودی | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| مقاومت عایق | ≥5000MΩ |
| مقاومت مرکز تماس | ≤3mΩ |
| مقاومت تماس خارجی | ≤2mΩ |
| چرخه های جفت گیری | ≥500 |
| محدوده دما | -65-+165°C |
| دی الکتریک | PTFE |

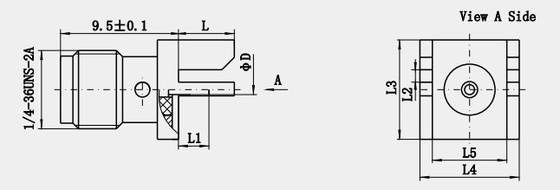

نقشه ی دقیق
همچنین سایر کانکتورهای RF SMA وجود دارد:
کاربرد:
-بدون سیم
-آنتن ها
- باند پهن
- ابزار
- آنتن های فرعی
- ارتباط بین دو صفحه
کاتالوگ محصول
| آداپتور RF |
| راهنمای موج به آداپتور هم محوری |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
| مجموعه های کابل های RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور RF MCX/MMCX |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور BNC RF کانکتور موج میلی متری ((2.4mm، 2.92mm) |
توجه:
ما بیش از 10000 نوعآداپتوراگر کانکتور شما استفاده نمی شود یافت شده است، لطفا با ما تماس بگیرید با detai خود را..
