کانکتور SMA مادگی مستقیم با روکش نیکل و اتصال نر به مادگی
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| مورد: | کانکتور SMA RF | آبکاری: | نیکل اندود |
|---|---|---|---|
| جنسیت: | زن | امپدانس: | 50Ω |
| فرکانس: | DC ~ 18 گیگاهرتز | طول عمر: | 500 چرخه |
| بدن: | برنج | درخواست: | صوتی / صوتی / مایکروویو |
| مورد: | کانکتور RF SMA | آبکاری: | نیکل اندود |
| برنامه: | صوتی / تصویری / مایکروویو | ||
| برجسته کردن: | جک مادگی SMA با روکش نیکل,کانکتور SMA مستقیم با روکش نیکل,کانکتور RF SMA با قابلیت نصب روی پنل |
||

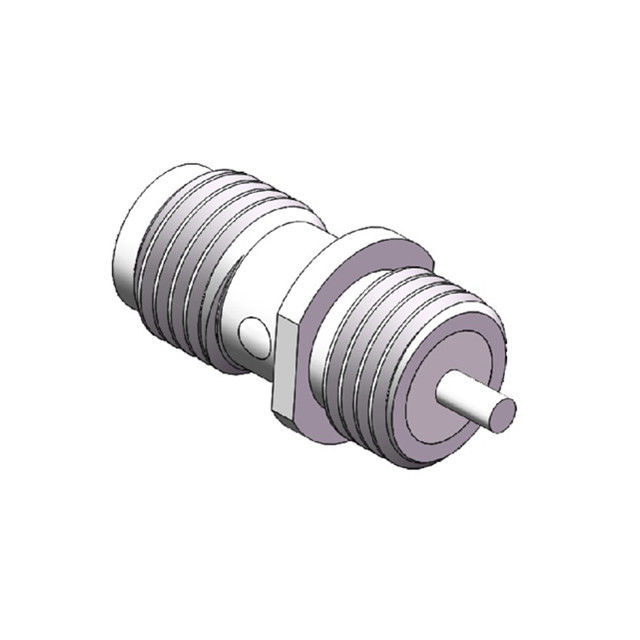

50 Ohm نیکل پردیس زنانه جک مستقیم SMA کانکتور
- کانکتورهای RF SMA در ورژن های اتصال سریع ، فشار یا رابط استاندارد ، مستقیم ، 90 درجه و همچنین پیکربندی های صفحه شیب یا 4 سوراخ در دسترس هستند.
- کانکتور SMA RF با کیفیت بالا و ترکیب سریع با پیچ زدن دو کانکتور با هم بدون نیاز به جوشاندن یا پیچ زدن است.
- کانکتورهای الکتریکی SMA به طور گسترده ای برای مایکروویو، آنتن ها و ابزار آزمایش و غیره استفاده می شود.
- کانکتور های RF SMA کانکتورهای coaxial RF با اندازه کوچک ، مقاومت در برابر لرزش و دامنه فرکانس گسترده ای تا 18GHz هستند (کانکتورهای RF SMA ما می توانند 20GHz باشند).
ویژگی های کلیدی:
- تنوع گسترده ای از جهت گیری و پایان PCB
- محدوده فرکانس تا 18GHz کانکتورهای کواکسیال فرعی
- استفاده از یک رابط رشته ای
- در دسترس در پاسیویشن یا زره پوشی
- گزینه های مواد مس و فولاد ضد زنگ
- در نسخه های زاویه راست یا راست موجود است
- با پارادايس، پانل 2 سوراخ، پانل 4 سوراخ يا گزینه های بدون نصب.
- طیف گسترده ای با انواع مردانه، زنانه و سازنده.
- تطابق با RoHS
مشخصات کانکتورهای RF SMA:
| رابط بر اساس | IEC60169-15 |
| مقاومت | 50Ω |
| محدوده فرکانس | DC تا 18GHz |
| از دست دادن ورودی | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| مقاومت عایق | ≥5000MΩ |
| مقاومت مرکز تماس | ≤3mΩ |
| مقاومت تماس خارجی | ≤2mΩ |
| چرخه های جفت گیری | ≥500 |
| محدوده دما | -65-+165°C |
| دی الکتریک | PTFE |
کاربرد:
- سیستم های مایکروویو مخابرات
- راه حل های 5G
- سیستم های اندازه گیری
- سیستم های آنتن وای فای تلفن همراه
جزئیات بیشتر از اتصال کننده های SMA RF Coax
کاتالوگ محصول
| آداپتور RF |
| کانکتور RF SMA |
| کانکتور RF SSMP |
| کانکتور TNC RF |
| اتصال دهنده RF نوع N |
| کانکتور RF MCX/MMCX |
| رابط های امواج میلی متری ((2.4mm، 2.92mm) |
| مجموعه های کابل های RF |
| راهنمای موج به آداپتور هم محوری |
| مهر و موم های هیرمیتیک شیشه ای به فلزی |
| کانکتور سری J30J |
| مفاصل چرخشی مایکروویو |
محصول مرتبط
1.SMA رابط های RF زنانه برای PCB
2.SMA 4-سوراخ فلنج نصب زاویه راست RF اتصال کوکس

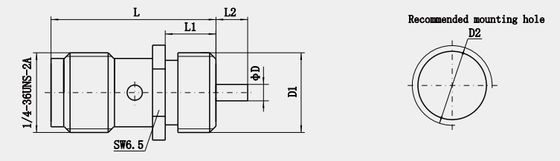

| شماره مدل | L | L1 | L2 | D | یادداشت |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω Gold Plated 18GHz SMA Right Angle Connectors (قرص های زاویه راست 18GHz)
| شماره مدل | L | L1 | یادداشت |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.اتصال دهنده های RF SMA Panel Female PCB
| شماره مدل | L | D | D1 | یادداشت |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
توجه:
ما بیش از 10000 نوعکانکتور SMA، اگر کانکتور مورد استفاده شما یافت نمی شود، لطفا با اطلاعات خود با ما تماس بگیرید.
