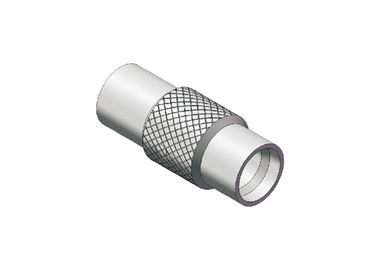

آداپتور RF نر به مرد از جنس استنلس استیل SMP با حفره صاف و محفظه محدود

تصویر بزرگ : آداپتور RF نر به مرد از جنس استنلس استیل SMP با حفره صاف و محفظه محدود بهترین قیمت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ELT(Elite)
گواهی:	ROHS ISO-9001-2015
شماره مدل:	SMP-JJG-LS

پرداخت:

مقدار حداقل تعداد سفارش:	50 عدد
قیمت:	negotiable
جزئیات بسته بندی:	کارتن صادراتی استاندارد
زمان تحویل:	طی 3 هفته
شرایط پرداخت:	L / C ، T / T ، Western Union ، کارت اعتباری
قابلیت ارائه:	300،000،000 قطعه در سال

مخاطب

توضیحات محصول جزئیات

امپدانس:	50 اهم	نام محصول:	آداپتور RF مرد به مرد SMP
آبکاری:	منفعل شده	جنس بدنه:	فولاد ضد زنگ
جنسیت:	مرد به مرد	تایپ کنید:	آداپتور SMP مرد
رابط:	مهار محدود، حفره صاف	نوع اتصال:	در سری
برجسته کردن:	آداپتور کابل کواکسیال , آداپتورهای کابل rf

معرفی کانکتور RF SMP

SMP یک آداپتور اتصال کواکسیال RF مینیاتوری است که دارای ویژگی های حجم کم، وزن سبک، عملکرد لرزه ای عالی و پهنای باند گسترده و غیره است.

فرکانس کاری تا 30 گیگاهرتز (محصول ما با عملکرد بالاکانکتور SMP می تواند به 40 گیگاهرتز برسد، و دوشاخه دارای سه فرم رابط با فشار کامل، گیرش محدود و سوراخ صاف (از جمله با ترمز) است.

اشکال مختلف رابط می توانند حرکت محوری یا شعاعی مورد نیاز جفت گیری کور را در استفاده زوجی از کانکتورهای پهن به عریض برآورده کنند.

برای وضعیت نصب با نیاز به ماژولار فشرده با قابلیت اطمینان بالا درخواست دهید.

مشخصات عمومی برای آداپتور اتصال SMP
امپدانس	50Ω
محدوده فرکانس	DC ~ 40 گیگاهرتز
ولتاژ محاسبه شده	170VRMS (در سطح دریا)
دی الکتریک مقاومت در برابر ولتاژ	500VRMS (در سطح دریا)
مقاومت عایق	≥2000MΩ
تماس با مقاومت	هادی بیرونی	نرمال≤2.5mΩ، هرمتیکی مهر و موم شده ≤4mΩ
تماس با مقاومت	هادی مرکزی	نرمال≤6mΩ، هرمتیکی مهر و موم شده ≤26mΩ
محدوده فرکانس	DC ~ 18 گیگاهرتز	18 تا 26.5 گیگاهرتز	26.5 تا 40 گیگاهرتز
VSWR برای اتصال مستقیم	≤1.25	≤1.3	≤1.5
VSWR برای اتصال فرشته راست	≤1.3
VSWR برای آداپتور	≤1.2	≤1.3	≤1.5
هادی مرکزی	نر	برنز Sn-P	روکش طلا
هادی مرکزی	زن	بریلیم برنز	روکش طلا
تماس الاستیک	بریلیم برنز		روکش طلا
پوسته و سایر قطعات فلزی	برنج با روکش طلا، فولاد ضد زنگ غیر فعال
عایق ها	تف جوشی شیشه/PTFE/PEI
نرخ نشت برای کانکتور مهر و موم شده هرمتیک	1.01325×10-3 Pa·cm3 /s

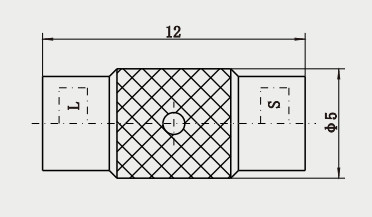

واحد: میلی متر

طرح کلی از
فولاد ضد زنگآداپتور RF مرد به مرد SMP
آداپتور RF نر به مرد از جنس استنلس استیل SMP با حفره صاف و محفظه محدود 0

شماره مدل	شرح
SMP-JJG-LS	SMP مرد به آداپتور نر، پایه فلنج 2 سوراخ، فولاد ضد زنگ، L برای محفظه محدود، S برای سوراخ صاف.

آداپتورهای RF زن SMP مرتبط
1.
آداپتور RF نر به مرد از جنس استنلس استیل SMP با حفره صاف و محفظه محدود 1

شماره مدل	شرح
SMP-JFJG	آداپتور نر به نر SMP، پایه فلنج 2 سوراخ، فولاد ضد زنگ، هر دو طرف بازداشت محدود هستند.

2.
آداپتور RF نر به مرد از جنس استنلس استیل SMP با حفره صاف و محفظه محدود 2

شماره مدل	شرح
SMP-JYJ2G	آداپتور نر به نر SMP، پایه دیواری، فولاد ضد زنگ، هر دو طرف بازداشت محدود هستند.

3.
آداپتور RF نر به مرد از جنس استنلس استیل SMP با حفره صاف و محفظه محدود 3

شماره مدل	شرح
SMP-JFJ2G-LS	آداپتور نر به نر SMP، پایه فلنج 2 سوراخ، فولاد ضد زنگ، L برای محفظه محدود، S برای سوراخ صاف.

4.
آداپتور RF نر به مرد از جنس استنلس استیل SMP با حفره صاف و محفظه محدود 4

شماره مدل	شرح
SMP-JWFK1X2	آداپتور SMP نری به ماده، زاویه راست، دو حالته، فلنج 4 سوراخ

شماره مدل	شرح
SMP(M)-JYJ1	آداپتور نر به نر SMP، هرمتیکی مهر و موم شده است، هر دو طرف دارای مهار محدود هستند.

6.
آداپتور RF نر به مرد از جنس استنلس استیل SMP با حفره صاف و محفظه محدود 6

شماره مدل	شرح
SMP(M)-JYJ2-S	آداپتور نر به نر SMP، مهر و موم شده هرمتیک، هر دو طرف سوراخ صاف است.
SMP(M)-JYJ2-FS	آداپتور نر به نر SMP، مهر و موم شده هرمتیک، سمت چپ با سوراخ صاف، سمت راست کاملاً مهار شده است.

7.
آداپتور RF نر به مرد از جنس استنلس استیل SMP با حفره صاف و محفظه محدود 7

شماره مدل	شرح
SMP-JFJ8-LC	آداپتور نر به نر SMP، پایه فلنج 2 سوراخ، L برای مهار محدود، C برای دستکش گیر.

8.
آداپتور RF نر به مرد از جنس استنلس استیل SMP با حفره صاف و محفظه محدود 8

شماره مدل	L(mm)
SMP-KK59	16	طول فشرده سازی: 15 میلی متر، انتهای سمت راست فقط با سوراخ صاف جفت می شود.
SMP-KK62T	13	طول فشرده سازی: 12 میلی متر، انتهای سمت راست فقط با سوراخ صاف جفت می شود.
SMP-KK62T-Y1	13	طول فشرده سازی: 12 میلی متر، انتهای سمت راست فقط با سوراخ صاف جفت می شود. مقاومت در برابر مه نمک 192H
SMP-KK190T	12.7	طول فشرده سازی: 11.9 میلی متر، انتهای سمت راست فقط با سوراخ صاف جفت می شود.

توجه داشته باشید:
ما بیش از 1000 نوع داریمآداپتورهای مردانه SMPبرای انتخاب، اگر محصولی که استفاده می کنید پیدا نشد،
لطفا برای کاتالوگ کامل با ما تماس بگیرید.ابعاد سفارشی پذیرفته میشود
