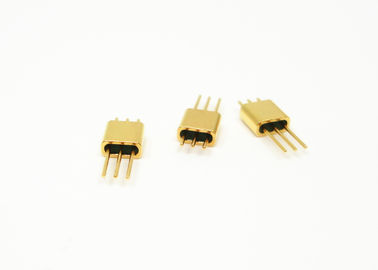

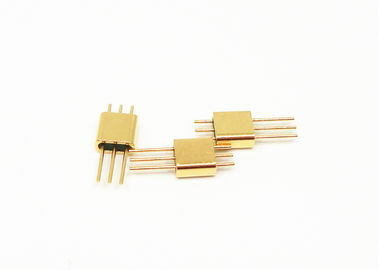

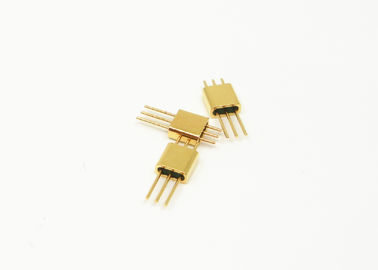

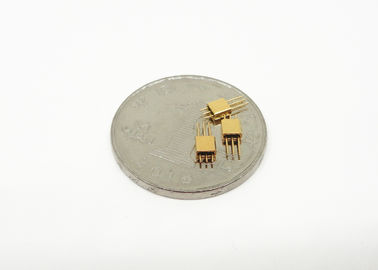

3 پین Kovar آلیاژ شیشۀ هرمتیک به فلز مهر و موم اتصال دهنده های دقت بالا JMC-1553
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین شیشه به فلز | امپدانس: | دیگر |
|---|---|---|---|
| سنجاق: | 3 پین | ماده پین: | Kovar 4J29 |
| شیشه ای: | 7052،7070 | آبکاری: | اندود |
| گواهی: | ROHS ISO-9001-2015 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | وصل کننده های مهر و موم فلزی از آلیاژ شیشه ای Kovar,رابط های مهر و موم هیرمیتیک JMC-1553,اتصال دهنده های فلزی شیشه ای با دقت بالا,JMC-1553 hermetic seal connectors,high precision glass metal connectors |
||
هدرهای چند پین کوار آلیاژی 4J29 با 3 پین و آببندی شیشه به فلز
هدرهای چند پین آببند / آببندی شیشه به فلز تغذیهکنندههای RF / DC / مهرههای شیشهایهمچنین نامیده میشودعایق شیشهایهدر آببند. آنها عمدتاً برای انتقال سیگنالهای مایکروویو، سیگنالهای قدرت و سیگنالهای کنترلی بین ماژولها و ماژولها، ماژولها و اجزایی که نیاز به آببندی گازی دارند، استفاده میشوند. آنها یکی از حیاتیترین اجزا در اجزای آببند هستند.
شیشه با ثابت دیالکتریک پایین و اتلاف دیالکتریک پایین به عنوان ماده عایق و پشتیبان استفاده میشود. پوسته و هادی از آلیاژ کوار ساخته شدهاند که در دمای بالا زینتر شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبکهای پایانی مانند اتصال سیم طلا، لحیمکاری و جفتگیری و غیره است.
عایقهای شیشهای کوچک، سبک، آببند، با قابلیت اطمینان بالا هستند و در سالهای اخیر در صنایع تولید الکترونیک به طور گستردهای مورد استفاده قرار گرفتهاند.
مشخصات:
| نام محصول | آببندهدرهای چند پین |
| امپدانس | دیگر |
| نوع | 3 پین |
| ردیفها | 1 ردیف |
| رنگ | آبکاری شده با طلا |
| جنس پوسته و پین | کوار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | ناموجود |
| VSWR | ناموجود |
| ولتاژ قابل تحمل | بزرگتر یا مساوی 300 ولت |
|
آببندی نرخ نشت |
کمتر از 1.01325 ضربدر 10-3 پاسکال*سانتیمتر مکعب/ثانیهکمتر از 1 ضربدر 10 -9 میلیبار*لیتر/ثانیهکمتر از 1 ضربدر 10 -9 سیسی هلیوم/ثانیه در 1 اتمسفرمقاومت عایقی |
| بزرگتر یا مساوی 2000 مگا اهم برای پین تکی، بزرگتر یا مساوی 1000 مگا اهم برای چند پین، | دمای عملیاتی |
| -65 درجه سانتیگراد ~ +260 درجه سانتیگراد | تصویر جزئیات |
واحد: میلیمتر
لیست محصولات:
کاتالوگ-آببندی شیشه به فلز.pdfسری JM تک پین RF 50 اهم
| انتخاب جفتگیری لحیمکاری و اتصال | سری JK تک پین DC |
| انتخاب جفتگیری لحیمکاری و اتصال | سری JK تک پین DC |
| انتخاب جفتگیری لحیمکاری و اتصال | سری JK تک پین DC |
| انتخاب لحیمکاری و اتصال | سری غیر استاندارد JK تک پین DC |
| انتخاب لحیمکاری و اتصال | سری غیر استاندارد JK تک پین DC |
| انتخاب لحیمکاری و اتصال سر میخ | سری JMC هدر چند پین |
|
1-9 پین با انتخاب 1-3 ردیف
|
ابعاد سفارشی |
| محدوده وسیع |
ویژگیها:
- اندازه کوچک
- سبک وزن
- آببند
- کیفیت پایدار و قابلیت اطمینان بالا
- هادی داخلی: انتخاب روش اتصال سیم طلا، لحیمکاری و جفتگیری
مزایا:
- آبکاری طلا 1.27 میکرومتر
- کنترل دقیق
تلرانس- طراحی استاندارد و سفارشی برای انتخاب.
- محصولات و خدمات با هزینه بالا- موجودی زیاد برای اندازههای استاندارد
- تحویل سریع برای محصولات سفارشیکاربرد:
محدوده کاربرد وسیع بستههای الکترونیکی، ماهوارهها، رادار و سایر موارد در حوزه هوانوردی، فضانوردی و خودرو. میتوان آن را با محصولات SMA و موج میلیمتری استفاده کرد.
توجه:
ما بیش از 100,000 نوع
کانکتورهای آببند شیشه به فلز
داریم،
اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
