اتصال سیم طلا سطح شیشه به فلز مهر و موم کانکتورهای 4 پین ناخن سر JMC-293-JH
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | هدرهای چند پین سر ناخن | امپدانس: | دیگر |
|---|---|---|---|
| سنجاق: | 4 پین با سطح سیم باند | آبکاری: | اندود |
| ماده پین: | Kovar 4J29 | شیشه ای: | 7052،7070 |
| هرمسی: | <1.01325 x 10e-08 std.cc/s | گواهی: | ROHS ISO-9001-2015 |
| برجسته کردن: | کانکتورهای فلزی شیشهای سیم طلایی,کانکتورهای سر میخ 4 پین JMC,کانکتورهای آببندی شیشه به فلز با گارانتی,4 pin nail head JMC connectors,Glass to metal seal connectors with warranty |
||

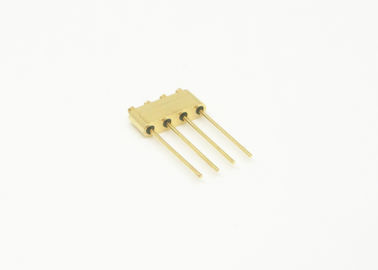

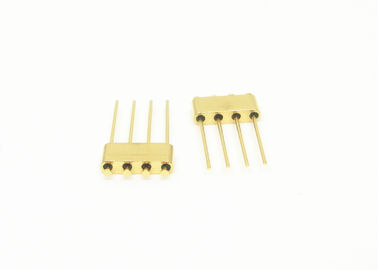

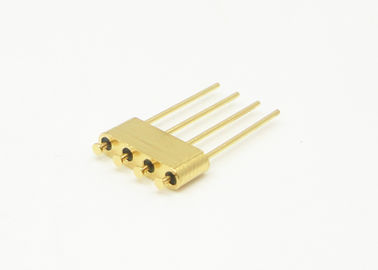

4 پین سر ناخن سرپوش های چند پین هرمتیک با سطح اتصال سیم طلایی
کلاهک های چند پین هیرمیتیک / مهر و موم شیشه ای به فلز RF / DC Feedthroughs/گره های شیشه ایهمچنین نامیده می شودعایق شیشه ای، سرپوش بستهآنها عمدتا برای انتقال سیگنال های مایکروویو، سیگنال های قدرت و سیگنال های کنترل بین ماژول ها و ماژول ها، ماژول ها و اجزای دارای نیاز به مهر و موم گاز استفاده می شوند.آنها یکی از مهم ترین اجزای در اجزای مهر و موم هستند.
شیشه با ثابت دی الکتریک پایین و از دست دادن دی الکتریک پایین به عنوان مواد عایق و پشتیبانی استفاده می شود.آلیاژ Kovarکه در دمای بالا سینتر شده است و سطح آن طلا شده است. رسانای مرکزی دارای انواع سبک های پایان مانند اتصال سیم طلا، جوش و جفت گیری و غیره است.
عایق های شیشه ای کوچک، سبک وزن، خنک کننده، بسیار قابل اعتماد هستند و در سال های اخیر در صنایع تولیدی الکترونیک گسترده شده اند.
مشخصات:
| نام محصول | سر ناخن بسته شدهکلاهک های چند پین |
| مقاومت | سایر |
| نوع | 4 پین |
| صف ها | 1 ردیف |
| رنگ | زره دار |
| مواد پوشش و پین | کووار 4J29 |
|
مواد شیشه ای
رنگ شیشه ای
|
نوع 7050 یا 7070
سبز یا سفید
|
| محدوده فرکانس | NA |
| VSWR | NA |
| مقاومت در برابر ولتاژ | ≥300 ولت |
|
هرمیسیتی نرخ نشت |
<1.01325 X 10-3پ*cm3/s < 1X 10-9mbar*l/s < 1 × 10-9ccHe/sec @ 1 atm |
| مقاومت عایق | ≥2000MΩ برای تک پین، ≥1000MΩ برای چند پین |
| دمای کار | -65°C~+260°C |

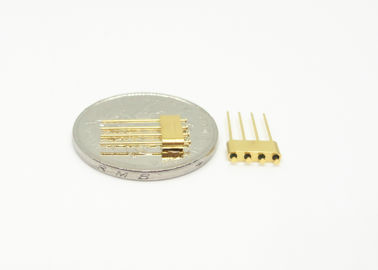

نقشه و تصویر JMC-293-JH
واحد: میلیمتر
لیست محصولات:
| 50Ω RF سری JM تک پین | انتخاب سولدر کردن جفت گیری و پیوند |
| 50Ω RF تک پین JM سری استاندارد | انتخاب سولدر کردن جفت گیری و پیوند |
| 50Ω RF تک پین JM سری غیر استاندارد | انتخاب سولدر کردن جفت گیری و پیوند |
| سری JK تک پین DC | انتخاب جوش و اتصال |
| سری استاندارد JK تک پین DC | انتخاب جوش و اتصال |
| DC Single-pin JK سری غیر استاندارد | انتخاب جوش و چسباندن سر ناخن |
|
سری JMC چند پین
|
1-9 پین با 1-3 ردیف انتخاب |
| ابعاد سفارشی |
طیف گسترده ای |
ویژگی ها:
- اندازه کوچیکه
- سبک وزن
-آفتاب
- کیفیت پایدار و قابلیت اطمینان بالا
- هدایت کننده داخلی: اتصال سیم طلا، نوع جوش و جفت گیری
مزایا:
-1.27 ميلي گرم طلا
-سختکنترل تحمل
-طراحی استاندارد و سفارشی برای انتخاب
-بالامحصولات و خدمات با هزینه موثر
- ذخایر بزرگ برای اندازه های استاندارد
- تحویل سریع برای محصولات سفارشی
کاربرد:
طیف گسترده ای از برنامه های کاربردی از بسته های الکترونیک، ماهواره ها، رادار و دیگر در هواپیمایی، فضا و خودرو ثبت شده است.
توجه:
ما بیش از ۱۰۰ هزار نوعاتصال دهنده های مهر و موم شیشه ای به فلزی,اگر اتصال دهنده ای که استفاده می کنید پیدا نشده باشد، لطفاً با جزئیات خود با ما تماس بگیرید.
