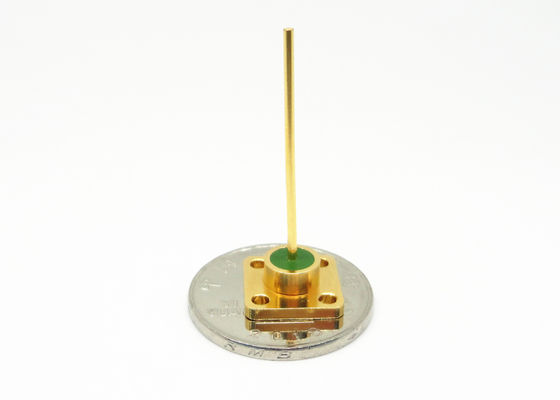

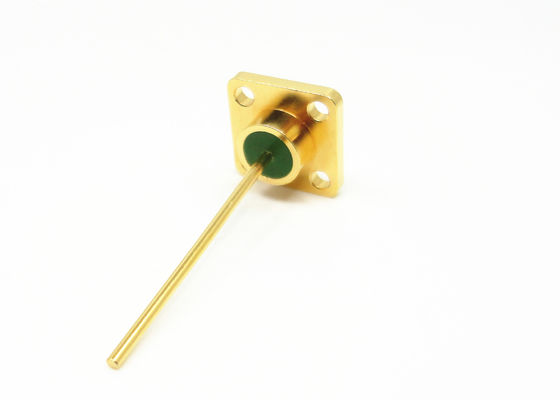

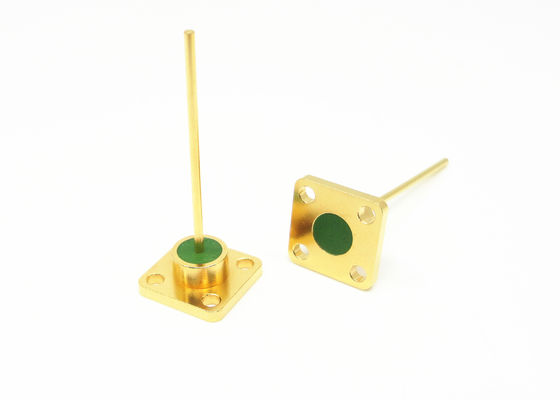

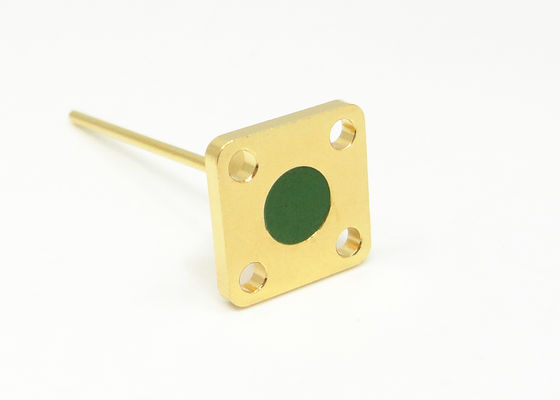

کانکتورهای آب‌بند شیشه‌ای به فلز فلنج ۴ سوراخه ۱ پین با پایداری بالا JMC-1557
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | 4 سوراخ شیشه فلنج به فلز مهر و موم Feedthrus | امپدانس: | دیگر |
|---|---|---|---|
| آبکاری: | اندود | شماره پین: | 1 پین |
| شیشه ای: | 7052،7070 ، DM308 | مواد پوسته: | Kovar 4J29 |
| ماده پین: | Kovar 4J29 | هرمسی: | <1.01325 x 10e-08 std.cc/s |
| برجسته کردن: | کانکتورهای آب‌بندی شیشه‌ای فلزی فلنج ۴ سوراخه,کانکتور آب‌بندی شیشه‌ای فلزی ۱ پین,کانکتورهای آب‌بندی شیشه‌ای فلزی با پایداری بالا |
||
فیدتروهای آب‌بند شیشه‌ای به فلزی فلنجی ۴ سوراخه با قابلیت اطمینان بالا
آب‌بندهای شیشه‌ای به فلزی RF/DC /هدرهای چند پین/کانکتورنامیده می‌شودعایق شیشه‌ای. آنها عمدتاً برای انتقال سیگنال‌های مایکروویو، سیگنال‌های قدرت و سیگنال‌های کنترلی بین ماژول‌ها و ماژول‌ها، ماژول‌ها و اجزایی که نیاز به آب‌بندی گازی دارند استفاده می‌شوند. آنها یکی از حیاتی‌ترین اجزا در اجزای آب‌بند هستند.
شیشه با ثابت دی‌الکتریک پایین و اتلاف دی‌الکتریک پایین به عنوان ماده عایق و پشتیبان استفاده می‌شود. پوسته و هادی از آلیاژکووارساخته شده‌اند که در دمای بالا تف‌جوشی شده و سطح آن با طلا آبکاری شده است. هادی مرکزی دارای انواع سبک‌های پایانی مانند اتصال سیم طلا، لحیم‌کاری و جفت‌گیری و غیره است. عایق‌های شیشه‌ای کوچک، سبک، آب‌بند، با قابلیت اطمینان بالا هستند و در سال‌های اخیر به طور گسترده در صنایع تولید الکترونیک مورد استفاده قرار گرفته‌اند.
مشخصات:
| نام محصول | شیشه‌ای به فلزیفیدترو |
| امپدانس | دیگر |
| نوع | ۱ پین |
| ردیف‌ها | ۱ ردیف |
| رنگ | آبکاری شده با طلا |
| جنس پوسته و پین | کووار 4J29 |
|
جنس شیشه
رنگ شیشه
|
نوع 7052 یا 7070 یا DM308
سبز یا سفید
|
| محدوده فرکانس | نامشخص |
| VSWR | نامشخص |
| ولتاژ قابل تحمل | ≥۳۰۰ ولت |
|
آب‌بندی نرخ نشت |
< ۱.۰۱۳۲۵ × ۱۰-۳ پاسکال*سانتی‌متر مکعب بر ثانیه۳/ثانیه < ۱ × ۱۰-۹ میلی‌بار*لیتر بر ثانیه < ۱ × ۱۰-۹ سی‌سی هلیوم بر ثانیه @ ۱ اتمسفر |
| مقاومت عایقی | ≥ ۲۰۰۰ مگا اهم برای پین تکی، ≥ ۱۰۰۰ مگا اهم برای چند پین، |
| دمای عملیاتی | -۶۵ درجه سانتی‌گراد ~ +۲۶۰ درجه سانتی‌گراد |
ویژگی‌ها:
-اندازه کوچک
-سبک وزن
-آب‌بند
-کیفیت پایدار وقابلیت اطمینان بالا
-هادی داخلی: انتخاب روش اتصال سیم طلا، لحیم‌کاری و جفت‌گیری
کاربرد:
طیف گسترده‌ای از بسته‌بندی‌های الکترونیکی، ماهواره‌ها، رادار و سایر موارد در صنایع هوافضا، فضانوردی و خودرو. می‌تواند با محصولات SMA و امواج میلی‌متری استفاده شود.
مزایا:
-آبکاری طلا ۱.۲۷ میکرومتر
-کنترل دقیقتلرانس
-طراحی استاندارد و سفارشی برای انتخاب.
-محصولات و خدمات باهزینه بالا و کارایی بالا
-موجودی زیاد برای اندازه‌های استاندارد
-تحویل سریع برای محصولات سفارشی

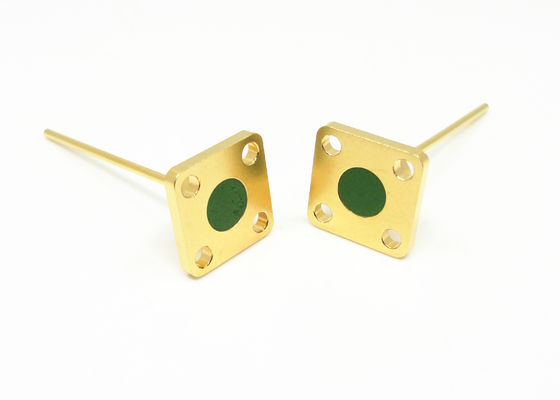

تصویر جزئیات
محصولات مرتبط:
لیست محصولات: کاتالوگ-آب‌بندهای شیشه‌ای به فلزی.pdf
| ۵۰ اهم RF تک پین سری JM | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| ۵۰ اهم RF تک پین سری JM استاندارد | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| ۵۰ اهم RF تک پین سری JM غیر استاندارد | انتخاب لحیم‌کاری، جفت‌گیری و اتصال |
| DC تک پین سری JK | انتخاب لحیم‌کاری و اتصال |
| DC تک پین سری JK استاندارد | انتخاب لحیم‌کاری و اتصال |
| DC تک پین سری JK غیر استاندارد | انتخاب لحیم‌کاری و اتصال سر میخ |
|
هدر چند پین سری JMC
|
۱-۹ پین با ۱-۳ ردیف برای انتخاب |
| ابعاد سفارشی |
دامنه وسیع |
توجه:
ما بیش از ۱۰۰,۰۰۰ نوعکانکتورهای آب‌بند شیشه‌ای به فلزی،اگر کانکتور مورد استفاده شما یافت نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
