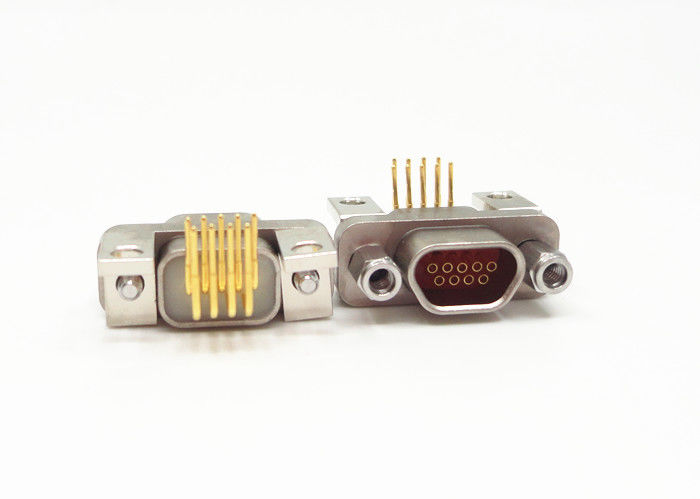

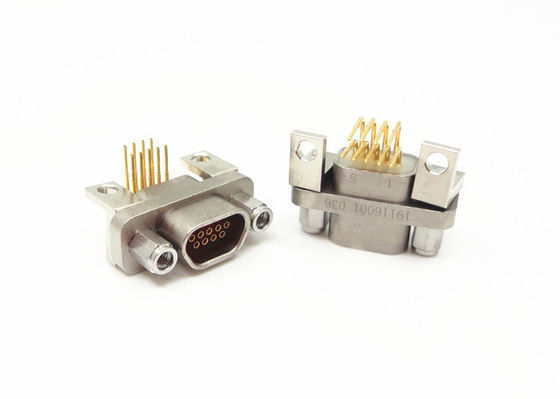

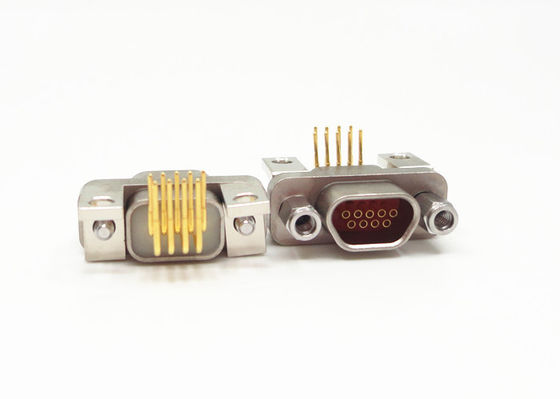

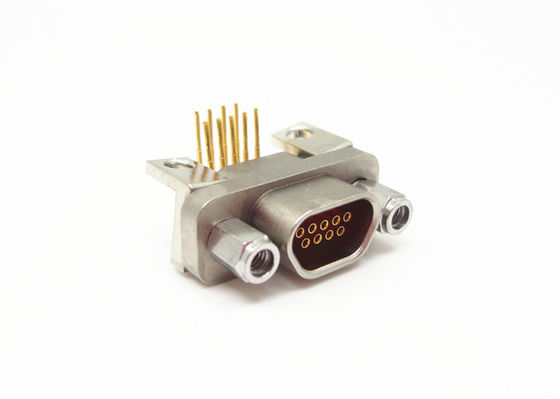

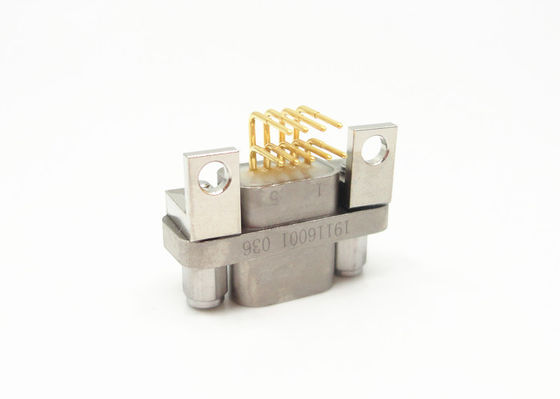

اتصال دهنده سری J30J آلیاژ آلومینیوم زاویه راست 9 پین

کاربردها:

- هوانوردی، رادارها
- موشک‌ها و سیستم‌های هدایت
- تجهیزات روی برد
- سیستم‌های مخابراتی
- سیستم‌های ناوبری
- مراکز تحقیقاتی
- کاربردهای پزشکی
- برد به کابل
- برد نصب سطحی (SMT) به کابل

ویژگی‌ها:

- فاصله بین کنتاکت‌ها 0.635 میلی‌متر، 1.27 میلی‌متر، 1.91 میلی‌متر
- گزینه‌های 1، 2، 3، 4 ردیفه

- پین پیچشی، تراکم کنتاکت بالا

- 9 تا 100 کنتاکت
- تأییدیه MIL-DTL-83513
- مدل‌های مستقیم و زاویه‌دار راست
- صرفه‌جویی در فضا و وزن
- مقاومت عالی در برابر ضربه و لرزش
- مقاومت کنتاکت کم، قابلیت جریان بالا، استحکام دی‌الکتریک بالا
- کانکتورها و مجموعه‌های کابل سفارشی

- سبک ترمینال، کنتاکت پرس‌شونده است و شبکه (ردیف × خط) 1.27 × 2.54 است.

انواع:

- سری J30J
- سری J30JM (هرمتیک)
- سری J30 (پلاستیکی)
- سری J50J
- سری J55A
- سری J55AM (هرمتیک)
- سری J56J

این محصول سری معادل محصولات سری MDM آمریکایی است، و غیره، پوسته آلیاژ آلومینیوم است، فاصله کنتاکت 1.27 میلی‌متر است، برای سطح مقطع هسته سیم 0.1-0.15 میلی‌متر مربع اعمال می‌شود. عملکرد این محصول با GJB2446A (مشخصات عمومی برای کانکتورهای الکتریکی مستطیلی پوسته قطبی‌شده میکرو-مینیاتوری) مطابقت دارد، معادل MIL-DTL-83513 است، به معمولی (پوسته) و بهبود یافته (پوسته) تقسیم می‌شود. با فضای نصب کوچک، وزن سبک، اتصال قابل اعتماد، محافظ الکترومغناطیسی عالی، مقاومت خوب در برابر زلزله و غیره. به طور گسترده در تجهیزات و دستگاه‌های الکترونیکی مورد نیاز فضای کوچک استفاده می‌شود.

آرایش کنتاکت

(نمای روبرو از درج پین)

توجه:

کانکتورهای رایج شامل 6 زیرمجموعه هستند: کانکتورهای کنتاکت پرس‌شونده، کانکتورهای کنتاکت لحیمی، کنتاکت‌های درون خطی
برای PCB N، کنتاکت درون خطی برای PCB N-J، کنتاکت زاویه راست برای PCB W، کنتاکت زاویه راست برای PCB W-J.

مشخصات:
